KADAMM OM2458 — всенаправленные антенны 2400–2500 / 5150–5850 МГц: 7,5 дБи, 1 модель

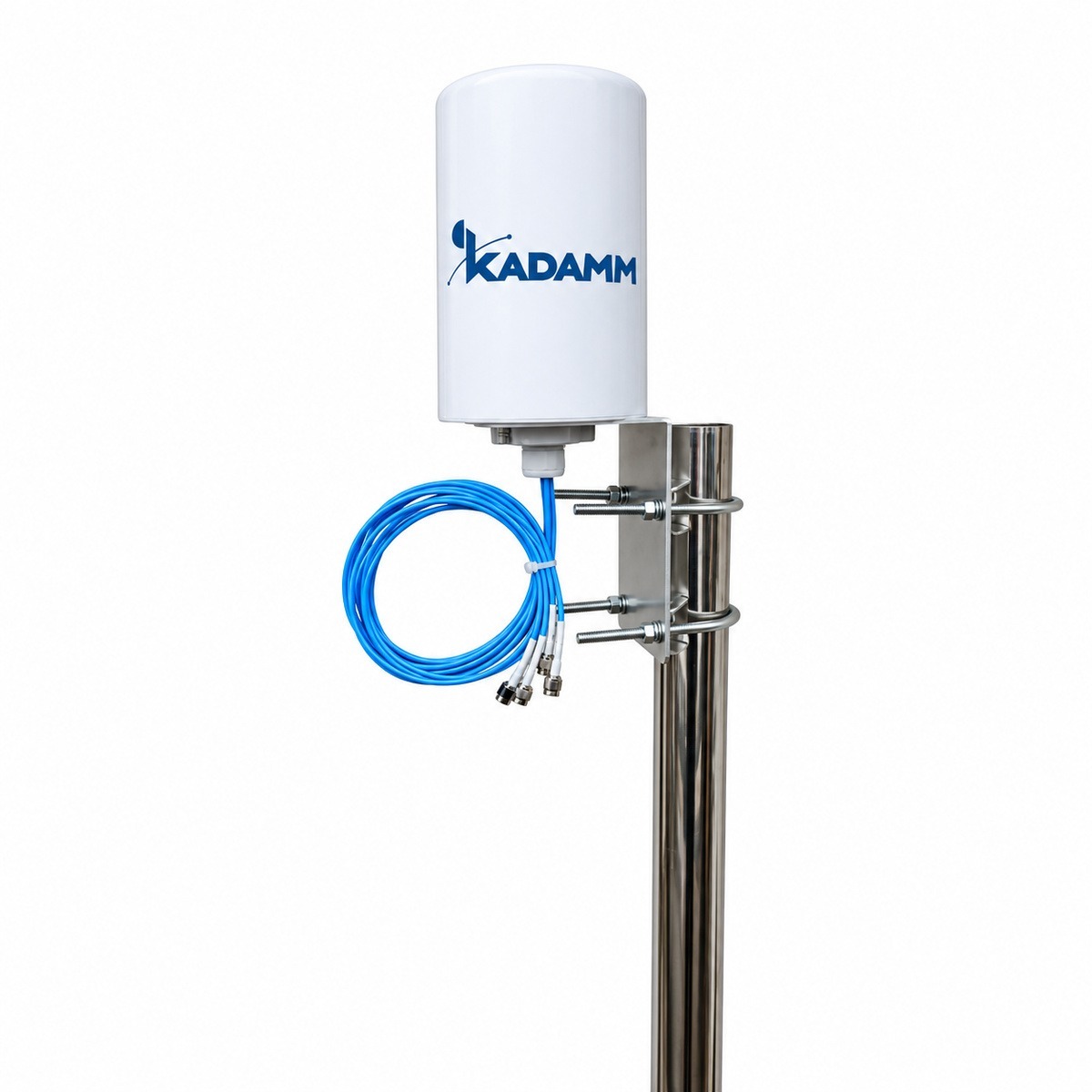

KADAMM OM2458 — всенаправленные антенны диапазона 2400–2500 / 5150–5850 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.

Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 7,5 дБи набирается сжатием диаграммы по вертикали: энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.

Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 7,5 дБи = 5,3 дБд.

Пример расчёта: на 2450 МГц потери в свободном пространстве на 3 км — 32,45 + 20·lg 2450 + 20·lg 3 ≈ 109,8 дБ. Антенна с усилением 7,5 дБи сокращает их на 7,5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −63,8 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5/≤2; допустимая мощность 100. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: масса 0,7; крепление: мачта Ø40–Ø60; рабочая температура −40…+65 °C.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры OM2458 в таблицах выше.
• IEC 60529 — документ, на который ссылается техническое описание OM2458.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход OM2458 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 7,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 7,5 = 47,5 дБм, то есть около 56 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2450 МГц (середина полосы 2400–2500 МГц): L = 32,45 + 20·lg 2450 + 20·lg 1 = 100,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 47,5 − 100,2 = −52,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.

Сети и службы в полосах OM2458:

Перед заказом KADAMM OM2458 сверьте с проектом:

• Частоты оборудования — внутри 2400–2500 и 5150–5850 МГц
• Мощность на порт — не выше 100
• Опора и крепление — мачта Ø40–Ø60
• Климат площадки — в пределах −40…+65 °C

• Крепление OM2458 — мачта Ø40–Ø60.
• OM2458 ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы OM2458 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление OM2458 включают в контур заземления и молниезащиты опоры по проекту.
