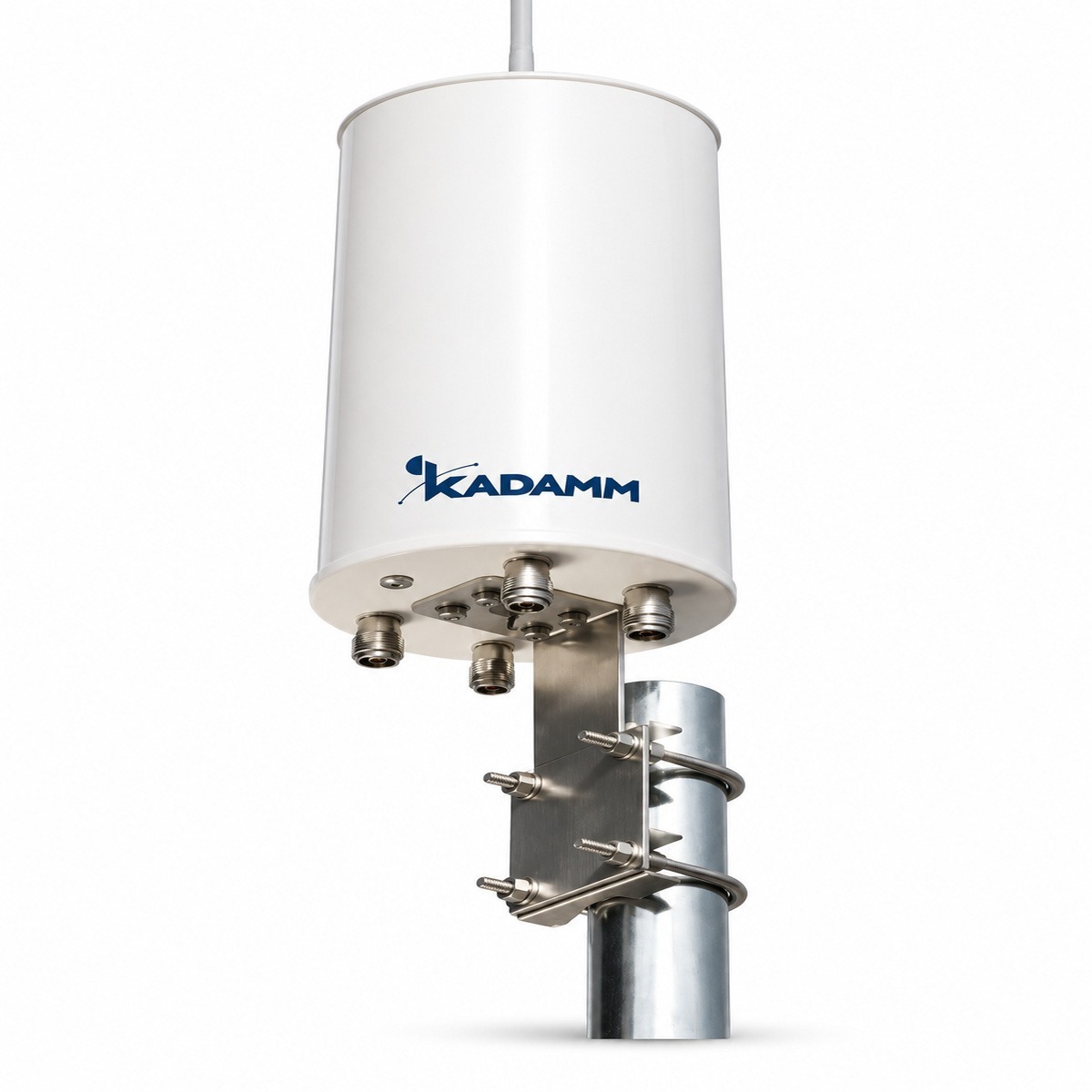

KADAMM AOW2458-8-4P — наружная всенаправленная антенна Wi-Fi 2,4 / 5 ГГц MIMO, 4 порта N, 6 / 8 дБи

KADAMM AOW2458-8-4P — всенаправленная антенна Wi-Fi: она излучает равномерно во все стороны по горизонтали и закрывает зону вокруг точки доступа. Диапазоны Wi-Fi — 2,4 и 5 ГГц; полосы антенны — 2400–5850 МГц.

Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому двухдиапазонная антенна закрывает обе задачи сразу: дальность и проникновение на 2,4 ГГц, скорость на 5 ГГц.

Антенна рассчитана на MIMO: входов — 4. Каждый вход подключают к своему радиотракту точки доступа; разные поляризации (вертикальная и горизонтальная или ±45°) дают независимые каналы, и скорость растёт без расширения полосы.

Усиление всенаправленной антенны (6 / 8 дБи) набирается не поворотом луча, а его сжатием по вертикали: чем выше усиление, тем дальше уходит сигнал по горизонтали и тем уже вертикальный луч. Под самой антенной остаётся зона слабого сигнала, поэтому высоконаправленную по вертикали антенну не ставят над абонентами, которые находятся рядом с мачтой.

На 5 ГГц потери в коаксиальном кабеле заметно выше, чем на 2,4 ГГц: длинное снижение может «съесть» всё усиление антенны. Поэтому точку доступа стараются ставить ближе к антенне, а к ней вести Ethernet с питанием PoE.

Электрические параметры тракта: КСВН менее 2,0; допустимая мощность 20 Вт на порт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: крепление: на трубу, кронштейн с U-образным болтом (в комплекте); степень защиты IP67; рабочая температура −40…+80 °C.

Разъём — 4 × N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры AOW2458-8-4P в таблицах выше.
• IEC 61169-16 — присоединительные размеры разъёмов N; у AOW2458-8-4P — 4 × N (розетка).
• ГОСТ 14254-2015 (IEC 60529) — документ, на который ссылается техническое описание AOW2458-8-4P.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход AOW2458-8-4P подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 6 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 6 = 46 дБм, то есть около 40 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2450 МГц (середина полосы 2400–2500 МГц): L = 32,45 + 20·lg 2450 + 20·lg 1 = 100,2 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 46 − 100,2 = −54,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.

Сети и службы в полосах AOW2458-8-4P:

Перед заказом KADAMM AOW2458-8-4P сверьте с проектом:

• Частоты оборудования — внутри 2400–2500 и 5150–5850 МГц
• Мощность на порт — не выше 20 Вт на порт
• Опора и крепление — на трубу, кронштейн с U-образным болтом (в комплекте)
• Климат площадки — в пределах −40…+80 °C

• Крепление AOW2458-8-4P — на трубу, кронштейн с U-образным болтом (в комплекте).
• AOW2458-8-4P ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Разъёмы — 4 × N (розетка).
• Разъёмы AOW2458-8-4P на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление AOW2458-8-4P включают в контур заземления и молниезащиты опоры по проекту.

Другие модели этого раздела каталога KADAMM: Антенны Wi-Fi 2,4 и 5 ГГц →
