Адаптеры ODU для радиорелейных антенн: 10,7–11,7 ГГц.
Что представляет собой антенна

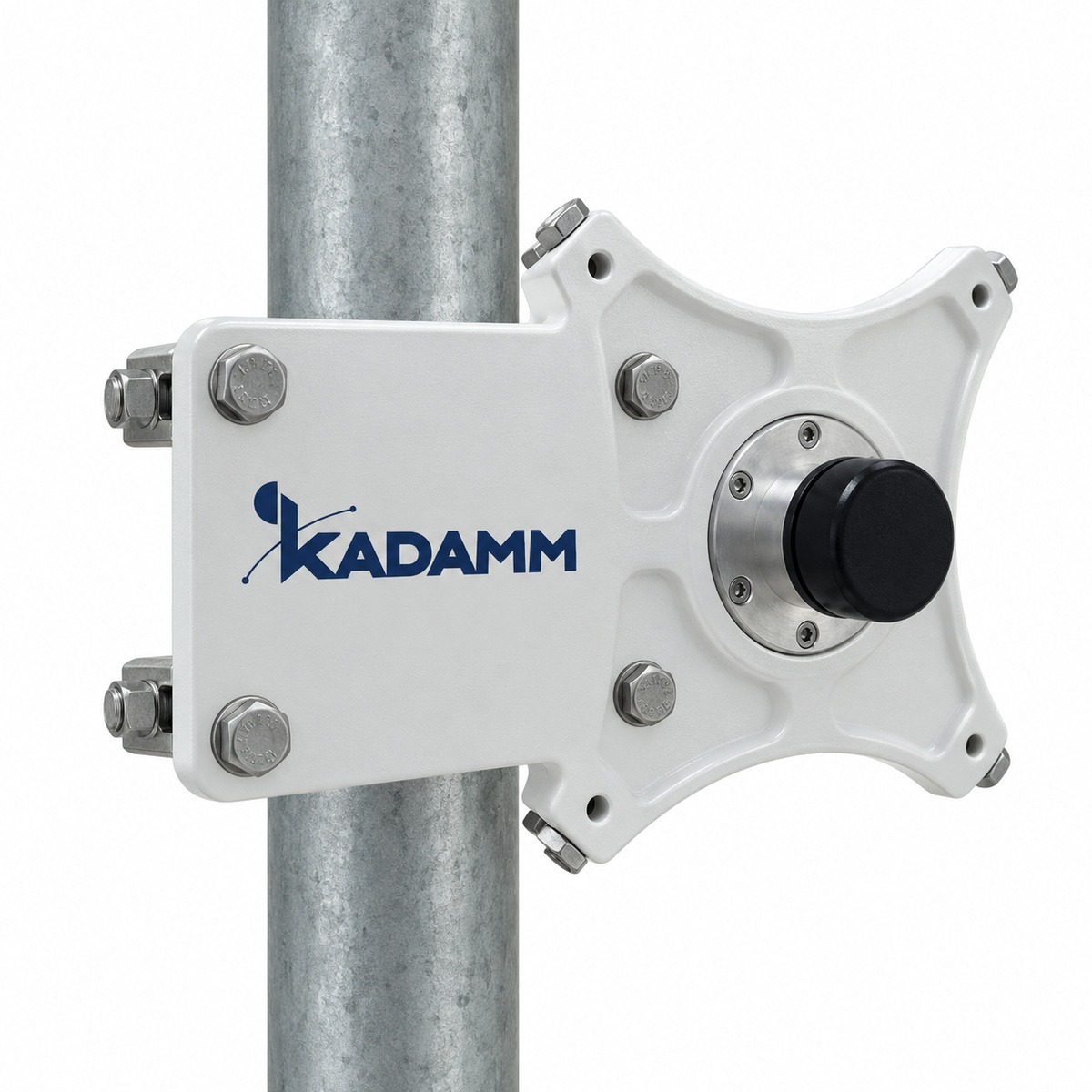

KADAMM ODU-A — адаптеры ODU для радиорелейных антенн. Это компонент тракта радиорелейной линии: ортомодовый преобразователь подключает к одной антенне две поляризации, ответвитель позволяет поставить два радиоблока (резервирование 1+1), переход и гибкий волновод соединяют радиоблок с антенной.
Электрические параметры тракта: КСВН не более 1,2. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры A 300, B 197, C 127, D 252, E Ø225, F 65 мм (по чертежу); крепление: на трубу Ø51–114 мм; рабочая температура −45…+60 °C.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM ODU-A и KADAMM MWS: число входов, разъёмы и способ крепления у моделей могут различаться.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ODU-A с запасом по краям.
Согласование ODU-A с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: на трубу Ø51–114 мм.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 10,7–11,7 ГГц |
| Поляризация | вертикальная (предустановлена) |
| Вносимые потери | ≤0,2 дБ |
| Неравномерность потерь | ≤0,2 дБ |
| КСВН | ≤1,2 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Интерфейс со стороны ODU | круглый, Ø18,8 мм (0,740″) |
| Интерфейс со стороны волновода | UBR120 (гибкий волновод) |
| Крепление | на трубу Ø51–114 мм |
| Материал, цвет | алюминиевый сплав, белый |
| Герметичность волноводного тракта | есть |
| Габариты | A 300, B 197, C 127, D 252, E Ø225, F 65 мм (по чертежу) |
| Упаковка | 370 × 270 × 110 мм |
| Рабочая температура | −45…+60 °C |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры ODU-A в таблицах выше.
Применение
Применение — радиорелейные линии «точка — точка» и «точка — многоточка», спутниковые станции и магистральные каналы связи, в зависимости от исполнения.
Перед заказом KADAMM ODU-A сверьте с проектом:
- Частоты оборудования — внутри 10,7–11,7 ГГц
- Опора и крепление — на трубу Ø51–114 мм
- Климат площадки — в пределах −45…+60 °C
Как подобрать антенну под объект
Монтаж и подключение
- Крепление ODU-A — на трубу Ø51–114 мм.
- Уличные соединения ODU-A после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ODU-A включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Упаковка 370 × 270 × 110 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание ODU-A и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ODU-A и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ODU-A пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.

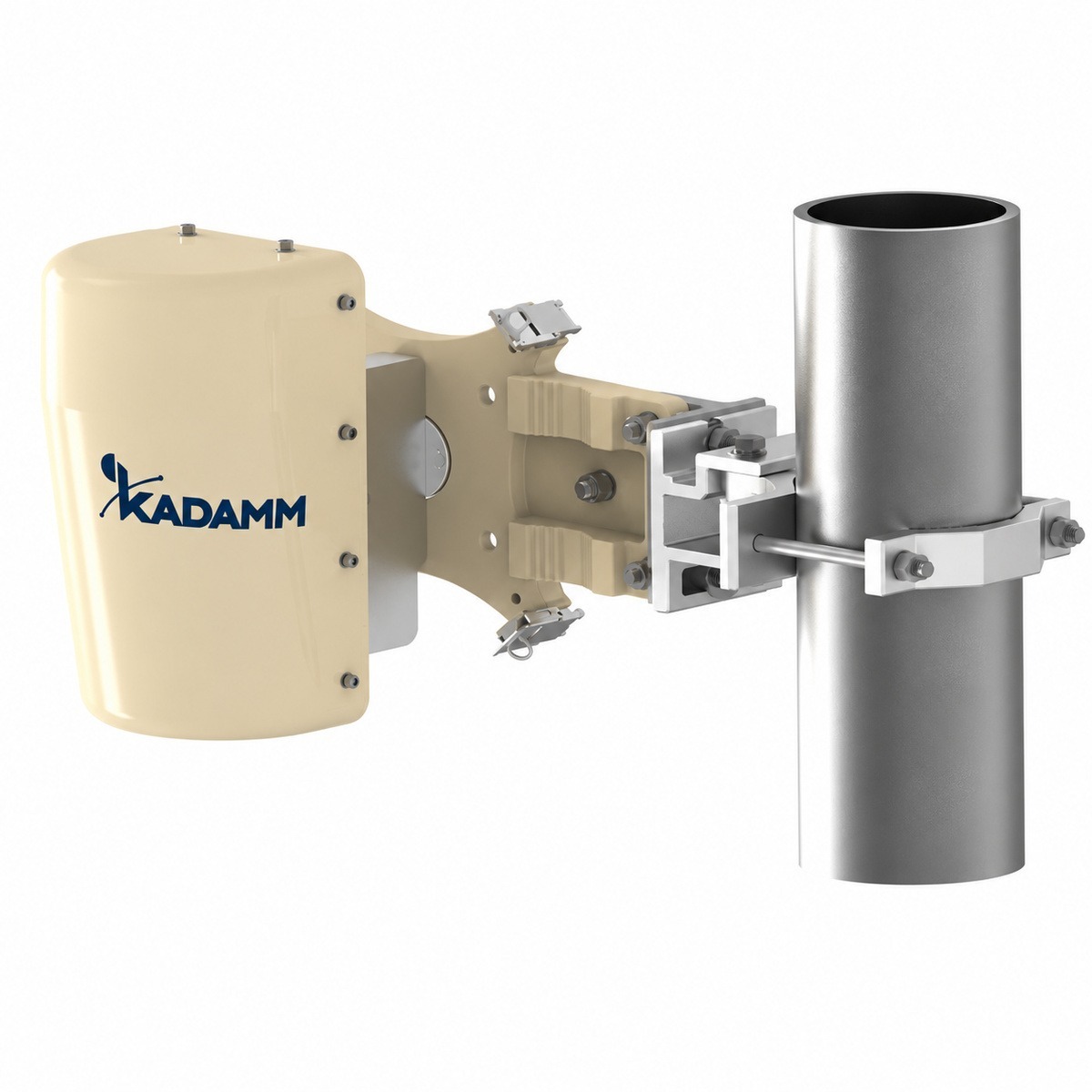

Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ODU-A | KADAMM MWS |
|---|---|---|
| Фото |  |  |
| Диапазон частот | 10,7–11,7 ГГц | 10–40 ГГц |
| Усиление | — | 16–24 дБи |
| Поляризация | вертикальная (предустановлена) | линейная, вертикальная или горизонтальная — по исполнению |
| Масса | — | MWS60 — 10,3 кг; остальные — уточняйте у менеджера |
| Страница | Эта модель | Открыть |
Вопросы и ответы
