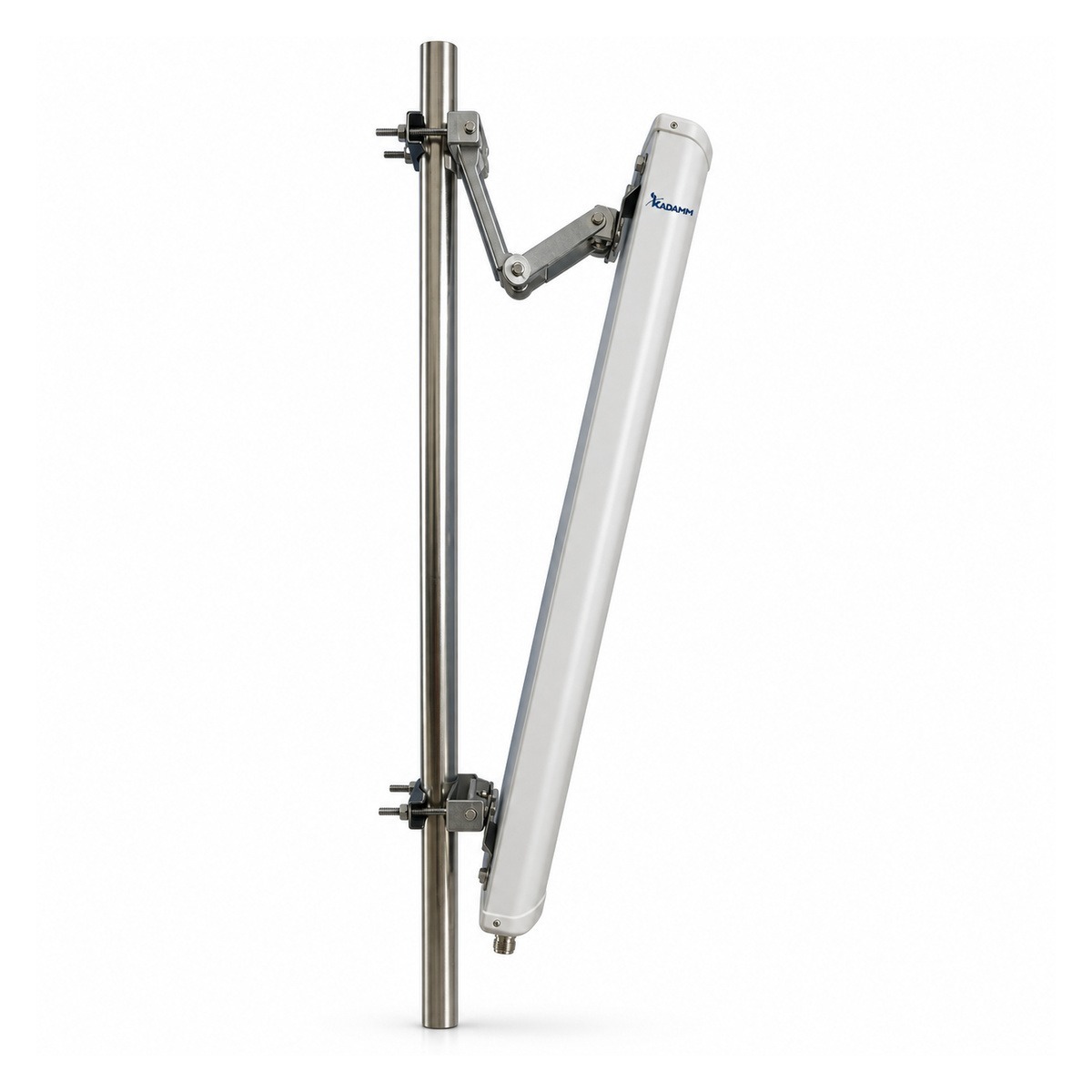

KADAMM O-ATP10-824/960S — наружная направленная панельная антенна 824–960 МГц, 10,5 дБи, 120°, 1 порт

KADAMM O-ATP10-824/960S — наружная панельная антенна диапазона 824–960 МГц. Излучатели стоят над металлическим рефлектором и закрыты плоским радомом: антенна излучает вперёд в сектор 120°, а назад — ослабленно (отношение вперёд/назад ≥20 дБ).

Такие панели — не антенны базовых станций операторов, а «рабочие» направленные антенны: связь «точка — точка», донорские и сервисные антенны репитеров, покрытие сектора от ретранслятора радиосети. Плоский корпус удобно ставить на стену и трубостойку.

Пример расчёта: на 892 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 892 + 20·lg 10 ≈ 111,5 дБ. Антенна с усилением 10,5 дБи сокращает их на 10,5 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −59,5 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 1300 × 280 × 130 мм; крепление: Ø30–60 мм; радом — пвх; предельная скорость ветра 60 м/с; рабочая температура −40…+60 °C.

Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

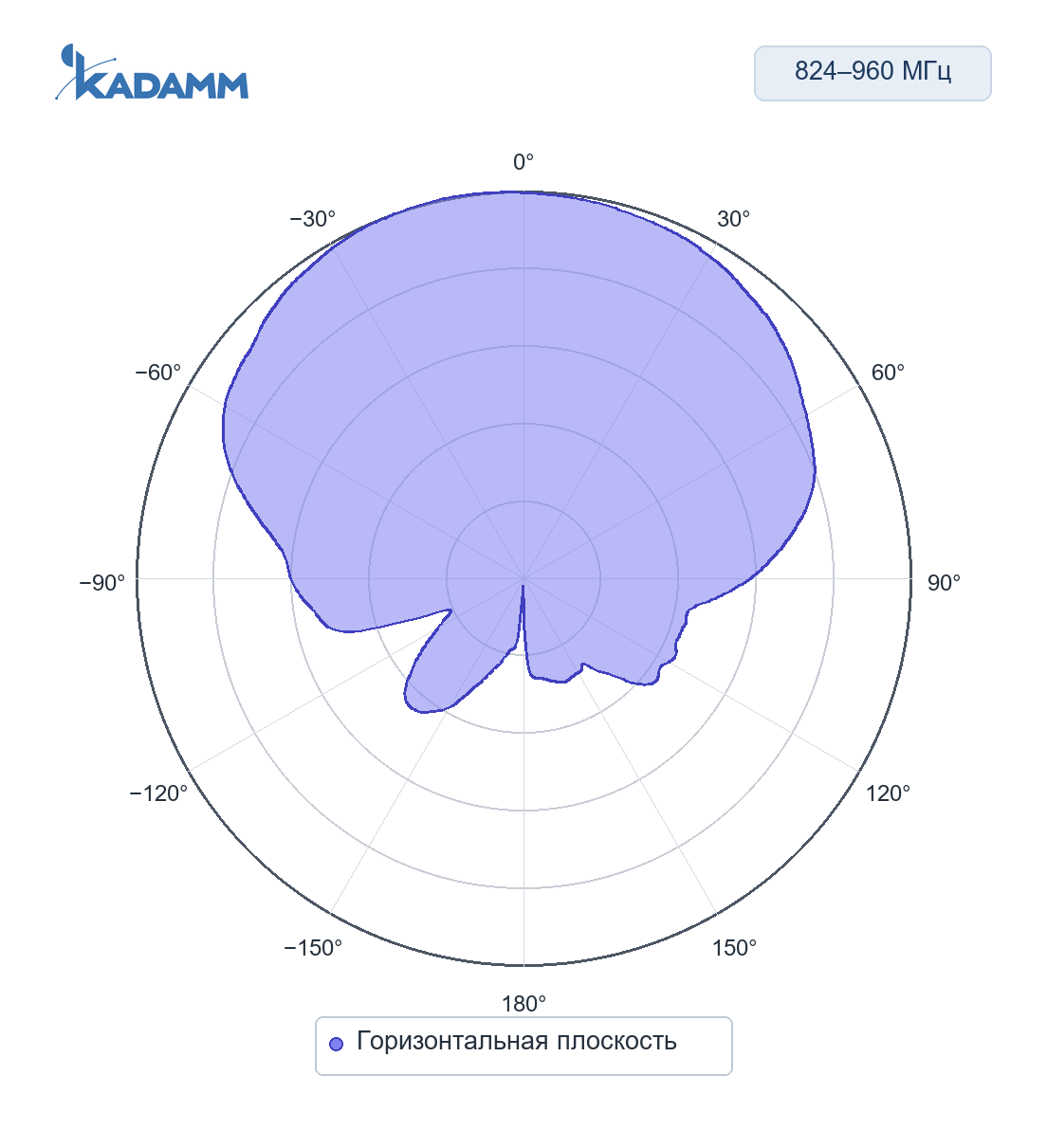

824–960 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 120°, усиление в максимуме 10,5 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

824–960 МГц, вертикальная плоскостьПо вертикали 18°, усиление в максимуме 10,5 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 120°; по вертикали — 18°. Задний лепесток ослаблен не менее чем на 20 дБ относительно главного.

• IEC 61169-16 — присоединительные размеры разъёмов N; у O-ATP10-824/960S — розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы O-ATP10-824/960S покрывают 2 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры O-ATP10-824/960S в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход O-ATP10-824/960S подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 10,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 10,5 = 50,5 дБм, то есть около 112 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 892 МГц (середина полосы 824–960 МГц): L = 32,45 + 20·lg 892 + 20·lg 1 = 91,5 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 50,5 − 91,5 = −41 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Направленные панели применяют как донорские антенны репитеров, для связи с удалённой станцией и покрытия сектора от ретранслятора, для модемов и маршрутизаторов на краю зоны сотовой связи.

Сети и службы в полосах O-ATP10-824/960S:

Перед заказом KADAMM O-ATP10-824/960S сверьте с проектом:

• Частоты оборудования — внутри 824–960 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 1×N
• Опора и крепление — на трубу Ø30–60 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление O-ATP10-824/960S — на трубу Ø30–60 мм.
• O-ATP10-824/960S направляют на обслуживаемую зону или на станцию на другом конце линии; точную юстировку делают по уровню сигнала.
• Разъёмы — розетка N (IEC 61169-16).
• После затяжки соединения O-ATP10-824/960S на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление O-ATP10-824/960S включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.
