Нагрузка: 698–2700 МГц.
Что представляет собой устройство

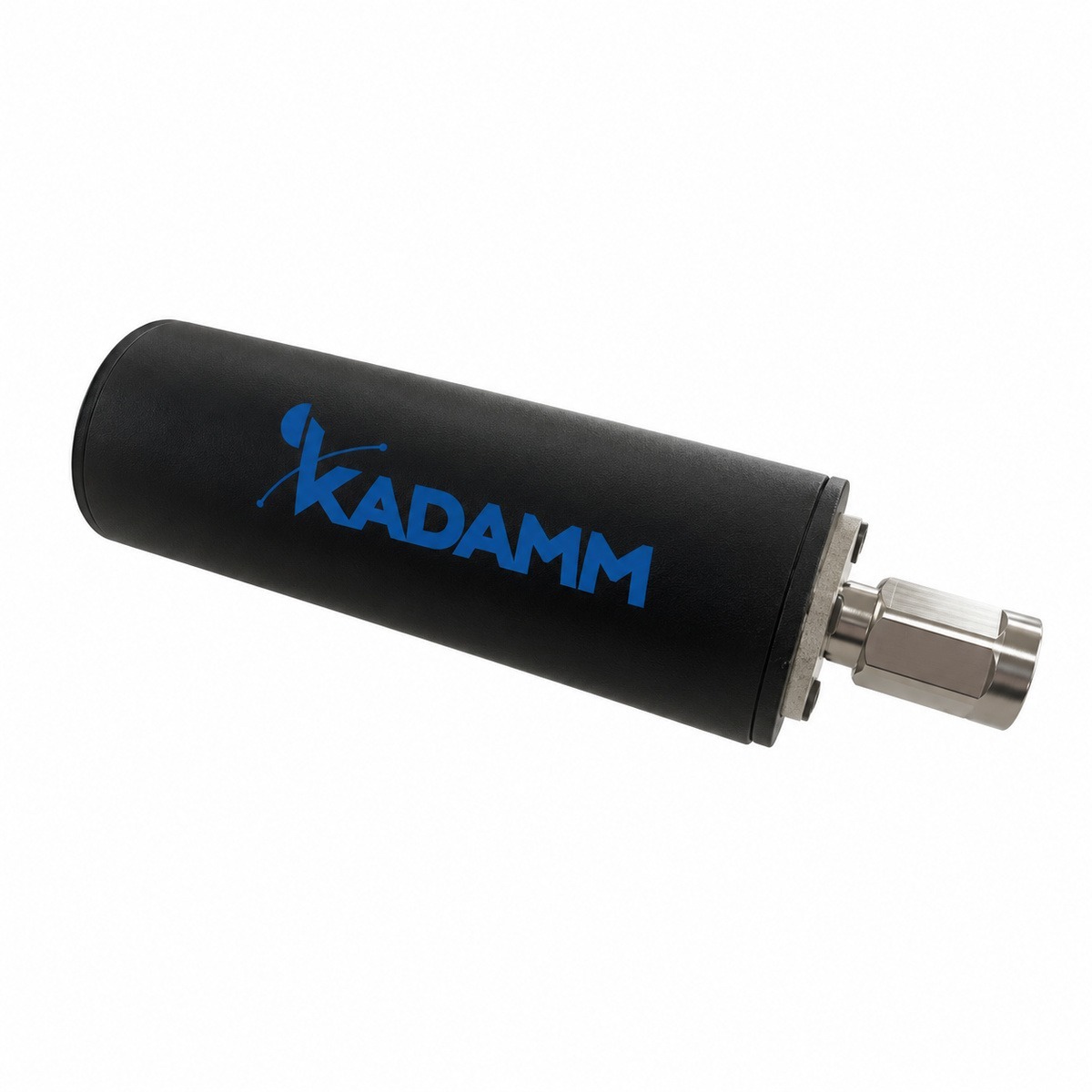

KADAMM НСП-10-3000-NEX10M — нагрузка диапазона 698–2700 МГц. Согласованная нагрузка — конечный элемент тракта: она поглощает всю поданную мощность и почти ничего не отражает (КСВН ≤1,25). Мощность превращается в тепло, допустимая мощность — 10 Вт.
Нагрузки ставят на свободные порты гибридных мостов, ответвителей и делителей — открытый порт отражает мощность обратно в тракт и портит согласование, — а также используют как эквивалент антенны при настройке и испытаниях передатчиков.
Основные параметры тракта: КСВН — ≤1,25; допустимая мощность — 10 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−161 дБн при 2 × 37 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — NEX10 (вилка); размеры — ø30 × 80 мм (без разъёмов); рабочая температура — −30…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 698–2700 МГц, у НС-3000 — 0–3000 МГц
- Разъём NEX10 (вилка), у НС-3000 — 7/16 DIN (вилка), MCX (розетка), N или 4.3-10 или 7/16 DIN (вилка), QMA (вилка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу НСП-10-3000-NEX10M с запасом по краям.
Согласование НСП-10-3000-NEX10M с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 698–2700 МГц |
| Мощность | 10 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−161 дБн при 2 × 37 дБм |
| КСВН | ≤1,25 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | NEX10 (вилка) |
| Габариты | ø30 × 80 мм (без разъёмов) |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+65 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание НСП-10-3000-NEX10M.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для НСП-10-3000-NEX10M.
Применение
Применение — свободные порты мостов и делителей, эквивалент антенны при настройке передатчиков, измерения.
Сети и службы в полосах НСП-10-3000-NEX10M:
Перед заказом KADAMM НСП-10-3000-NEX10M сверьте с проектом:
- Частоты оборудования — внутри 698–2700 МГц
- Разъёмы — NEX10 (вилка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — NEX10 (вилка).
- Разъёмы НСП-10-3000-NEX10M на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление НСП-10-3000-NEX10M включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание НСП-10-3000-NEX10M и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM НСП-10-3000-NEX10M и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора НСП-10-3000-NEX10M пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM НСП-10-3000-NEX10M | KADAMM НС-3000 |
|---|---|---|
| Фото |  |  |
| Диапазон частот | 698–2700 МГц | 0–3000 МГц |
| Порты | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть |
