Нагрузки согласованные коаксиальные: DC–3000 МГц.
Что представляет собой устройство
KADAMM НС-3000 — нагрузки согласованные коаксиальные диапазона DC–3000 МГц. Согласованная нагрузка — конечный элемент тракта: она поглощает всю поданную мощность и почти ничего не отражает (КСВН близок к 1). Мощность превращается в тепло, допустимая мощность — 0,5–300 Вт.
Нагрузки ставят на свободные порты гибридных мостов, ответвителей и делителей — открытый порт отражает мощность обратно в тракт и портит согласование, — а также используют как эквивалент антенны при настройке и испытаниях передатчиков.
Основные параметры тракта: допустимая мощность — 0,5–300 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 7/16 DIN (вилка), MCX (розетка), N или 4.3-10 или 7/16 DIN (вилка), QMA (вилка).
В серии 4 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Мощность, Вт, Полоса, МГц, Мощность, Вт, КСВН, PIM3, Разъём, Температура) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 0–3000 МГц, у НСП-10-3000-NEX10M — 698–2700 МГц
- Разъём 7/16 DIN (вилка), MCX (розетка), N или 4.3-10 или 7/16 DIN (вилка), QMA (вилка), у НСП-10-3000-NEX10M — NEX10 (вилка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы

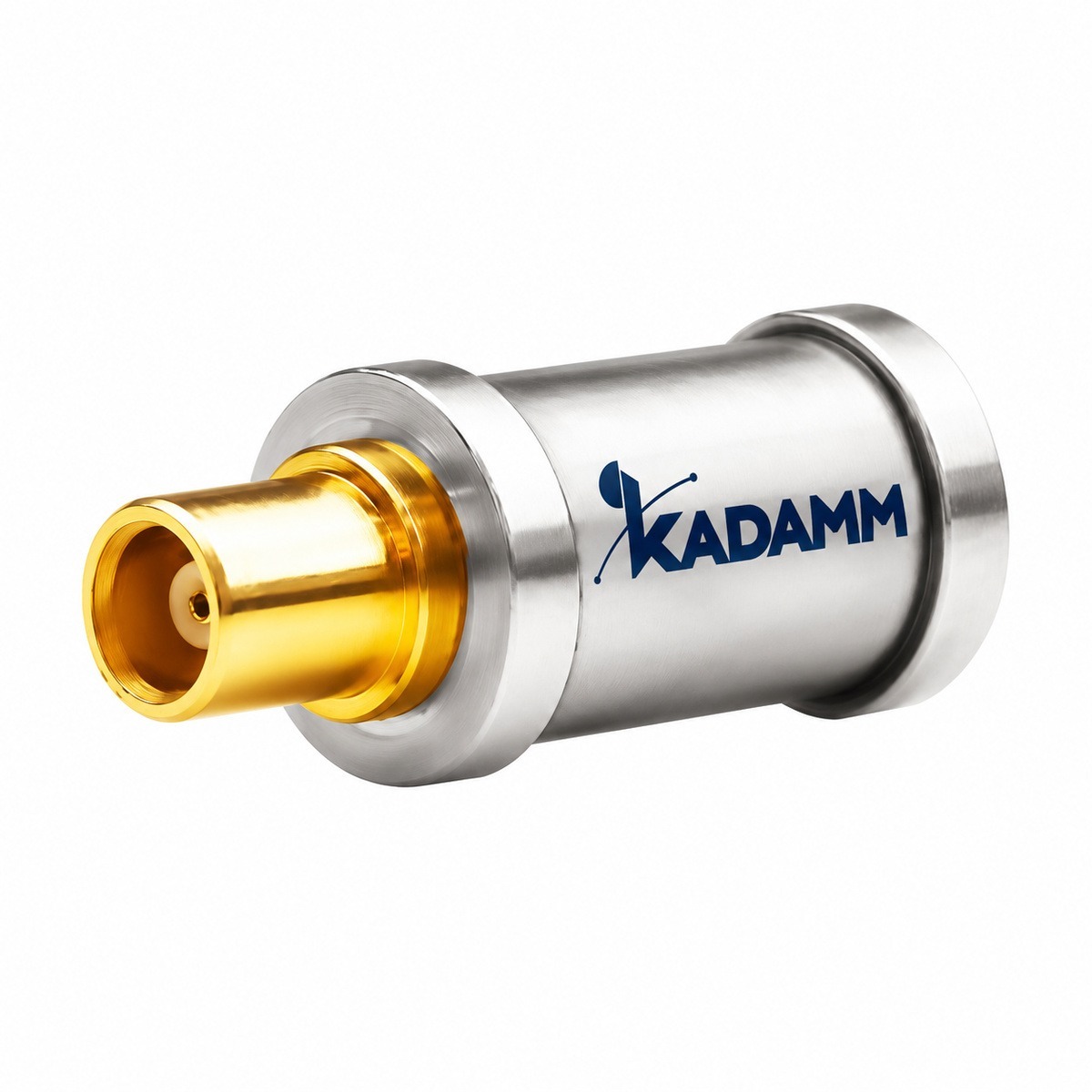

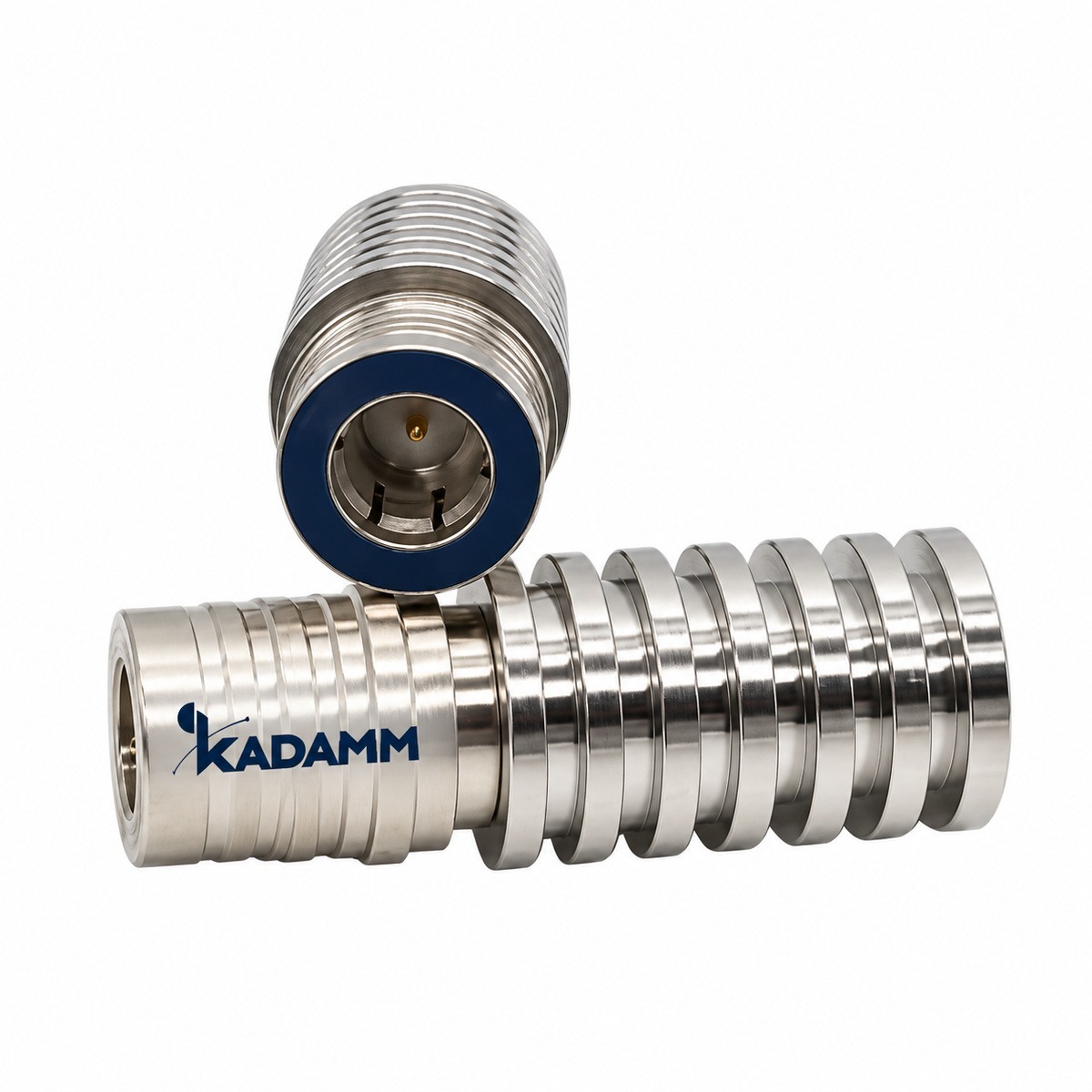

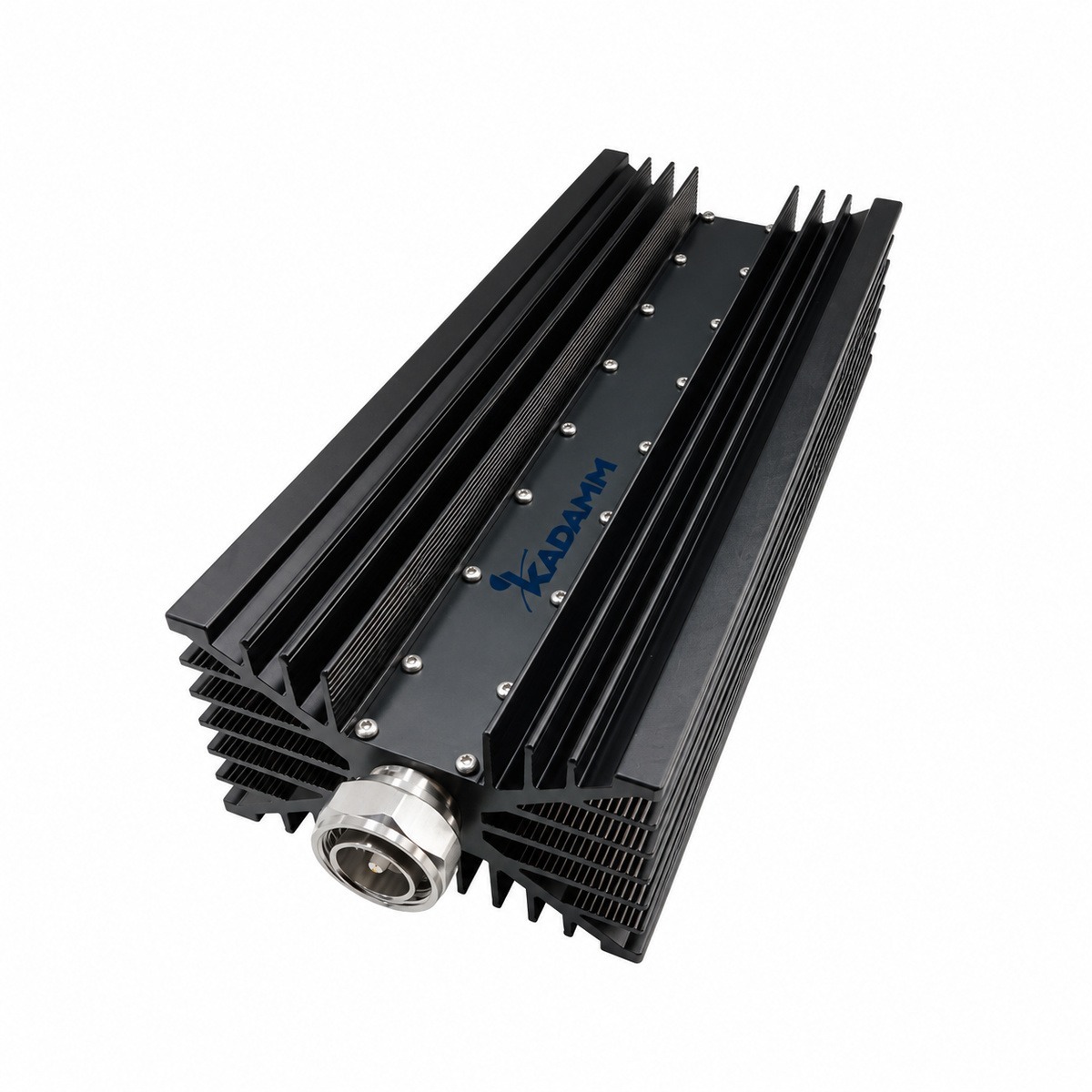

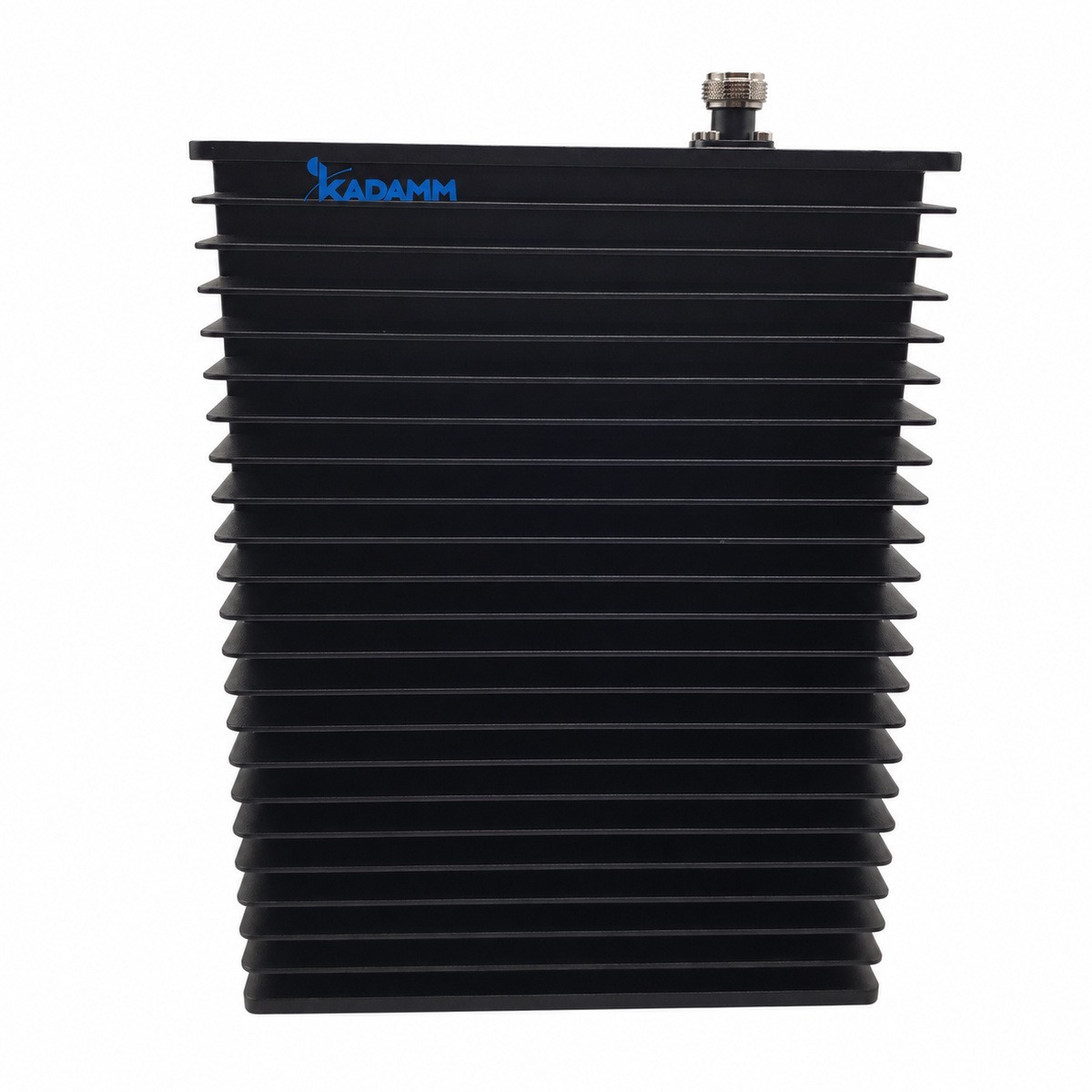

Фото исполнений
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу НС-3000 с запасом по краям.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | DC–3000 МГц |
| Мощность | 0,5–300 Вт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 7/16 DIN (вилка), MCX (розетка), N или 4.3-10 или 7/16 DIN (вилка), QMA (вилка) |
| Габариты | по исполнению — уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | по исполнению (см. таблицу исполнений) |
Исполнения
| Артикул | Мощность, Вт | Полоса, МГц | Мощность, Вт | КСВН | PIM3 | Разъём | Температура |
|---|---|---|---|---|---|---|---|
| KADAMM НС-0,5-3000-MCXF | 0,5 | DC–2000 | 0,5 Вт | ≤1,20 | — | MCX (розетка) | −30…+65 °C |
| KADAMM НС-2-3000-QMAM | 2 | DC–3000 | 2 Вт | ≤ 1,10 | — | QMA (вилка) | — |
| KADAMM НС-250-3000-716M | 250 | DC–3000 | 250 Вт | ≤1,2 | — | 7/16 DIN (вилка) | −30…+65 °C |
| KADAMM НС-300-3000-43M | 300 | DC–3000 | 300 Вт | ≤1,20 | — | N или 4.3-10 или 7/16 DIN (вилка) | — |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание НС-3000.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для НС-3000.
Применение
Применение — свободные порты мостов и делителей, эквивалент антенны при настройке передатчиков, измерения.
Сети и службы в полосах НС-3000:
Перед заказом KADAMM НС-3000 сверьте с проектом:
- Частоты оборудования — внутри 0–3000 МГц
- Разъёмы — 7/16 DIN (вилка), MCX (розетка), N или 4.3-10 или 7/16 DIN (вилка), QMA (вилка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — 7/16 DIN (вилка), MCX (розетка), N или 4.3-10 или 7/16 DIN (вилка), QMA (вилка).
- Разъёмы НС-3000 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление НС-3000 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание НС-3000 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM НС-3000 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора НС-3000 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

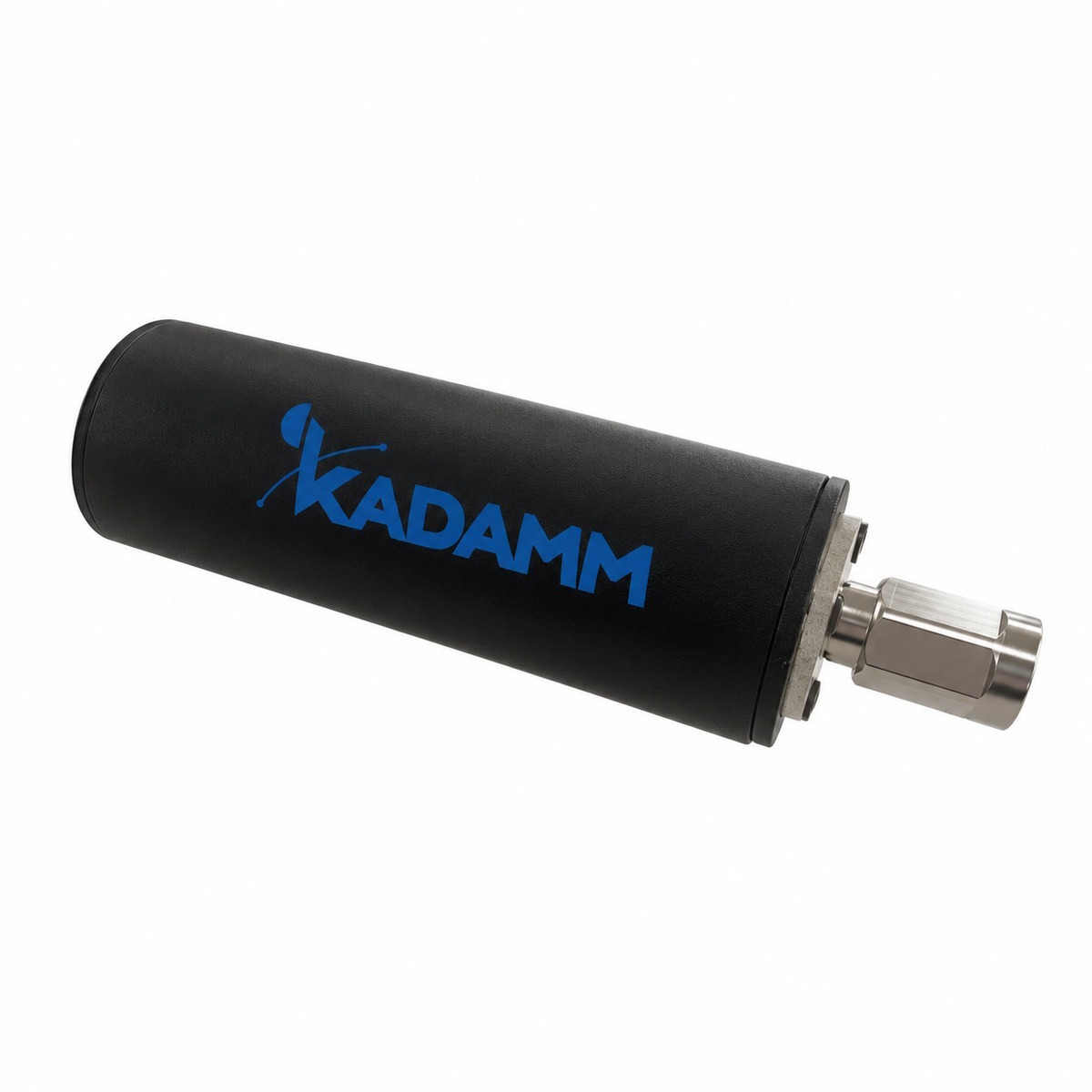

| Параметр | KADAMM НС-3000 | KADAMM НСП-10-3000-NEX10M |
|---|---|---|
