Согласованная нагрузка: DC–4000 МГц.
О модели

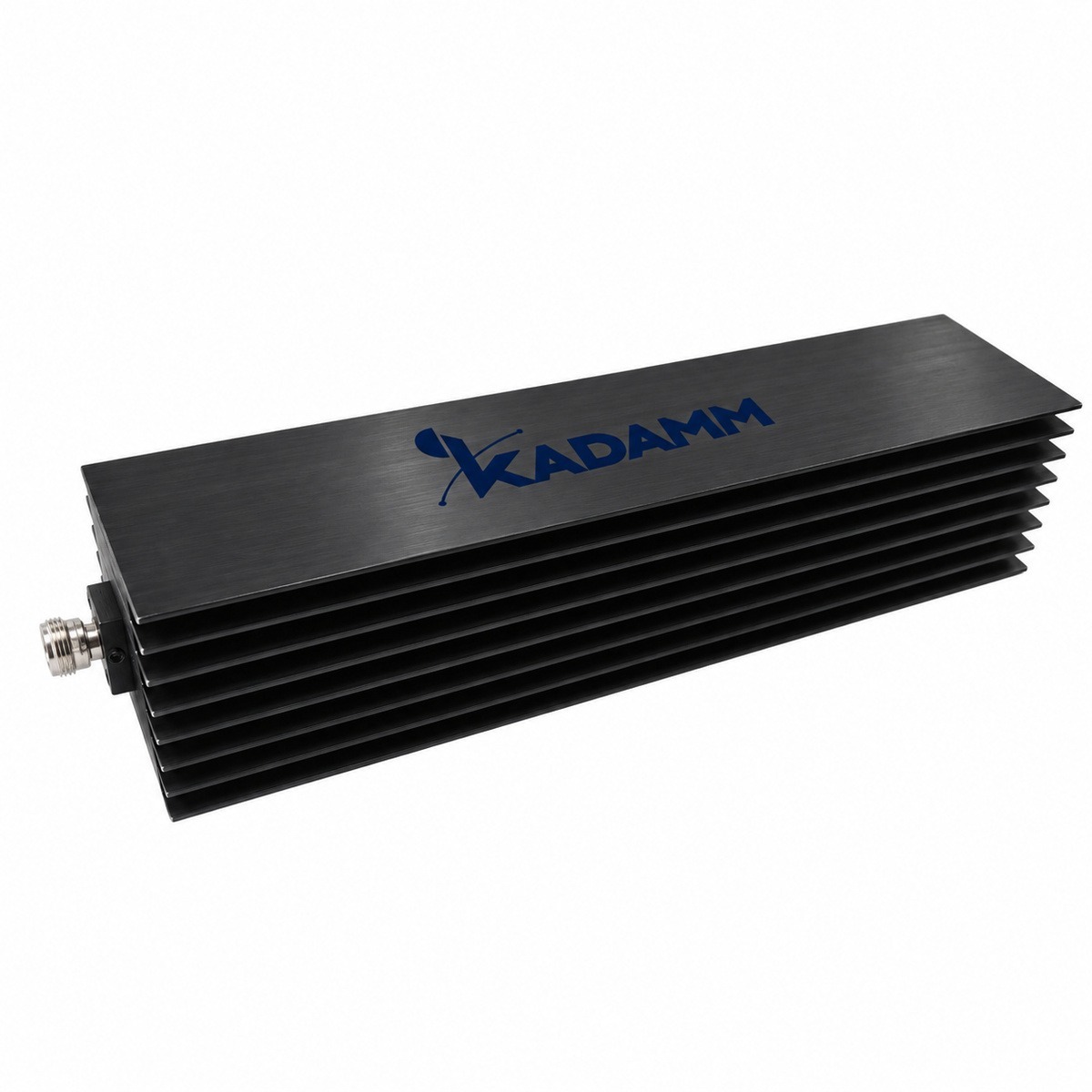

KADAMM НС-500-DC/4000-43 — согласованная нагрузка диапазона DC–4000 МГц. Согласованная нагрузка — конечный элемент тракта: она поглощает всю поданную мощность и почти ничего не отражает (КСВН ≤1,20). Мощность превращается в тепло, допустимая мощность — 500 Вт средняя.
Нагрузки ставят на свободные порты гибридных мостов, ответвителей и делителей — открытый порт отражает мощность обратно в тракт и портит согласование, — а также используют как эквивалент антенны при настройке и испытаниях передатчиков.
Основные параметры тракта: КСВН — ≤1,20; допустимая мощность — 500 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — 4.3-10 вилка.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «нагрузка согласованная коаксиальная».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | DC–4000 МГц |
| КСВН | ≤1,20 |
| Мощность | 500 Вт средняя |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 вилка |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Нагрузка согласованная коаксиальная |
| Присоединительные размеры соединителей | 4.3-10 — IEC 61169-54 |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ НС-500-DC/4000-43 выпускается в одном исполнении.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Разъём / КСВН / Мощность |
|---|---|
| КАДАММ НС-500-DC/4000-43 | 4.3-10 вилка / ≤1,20 / 500 Вт |
Поддерживаемые диапазоны
В полосы НС-500-DC/4000-43 попадает 14 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | до 4000 МГц | B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Применение — свободные порты мостов и делителей, эквивалент антенны при настройке передатчиков, измерения.
Где узел стоит в тракте.
Нагрузку ставят на свободный порт ответвителя, моста или комбайнера, на конец линии и вместо антенны при наладке передатчика и измерениях.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
НС-500-DC/4000-43 — оконечный элемент: подключается к порту и превращает подведённую мощность в тепло; допустимая мощность — 500 Вт средняя, КСВН не более 1,20.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на нагрузку приходят несущие по 20 Вт (43 дБм).
- Допустимая мощность 500 Вт — это 25 таких несущих одновременно (500 Вт ÷ 20 Вт).
- При КСВН 1,2 от одной несущей обратно в тракт отражается 20 Вт × 0,0083 = 0,17 Вт.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от НС-500-DC/4000-43.
- КАДАММ НСП-4000: КСВН не более 1,29 (5 Вт), не более 1,26 (25–200 Вт).
- КАДАММ НСП-300-698/4000: полоса 698–4000 МГц; КСВН не более 1,25.
Нагрузку выбирают по мощности, которую она должна рассеять, по полосе и по разъёму порта.
Сравнение с похожими моделями KADAMM
Таблица сводит НС-500-DC/4000-43 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | НС-500-DC/4000-43 | НС-4000 | НСП-4000 | НСП-300-698/4000 | НС-100-790/3800 |
|---|---|---|---|---|---|
| Диапазон частот | DC–4000 МГц | DC–4000 МГц | DC–4000 МГц | 698–4000 МГц | 790–3800 МГц |
| КСВН | ≤1,20 | ≤1,20 (исполнения N / 4.3-10 / 7-16); SMA, SMB — по таблице исполнений | ≤1,29 (5 Вт), ≤1,26 (25–200 Вт) | ≤1,25 | ≤1,25 |
| Мощность | 500 Вт средняя | 0,5, 2, 5, 10, 25, 50, 100, 200 Вт (по исполнению) | 5, 25, 50, 100, 200 Вт (по исполнению) | 300 Вт средняя | 100 Вт |
| Разъёмы | 4.3-10 вилка | N / 4.3-10 / 7-16, розетка и вилка; SMA вилка, SMB розетка | N / 4.3-10 / 7-16, розетка и вилка | 4.3-10 / 7-16 / N вилка | 4.3-10, вилка |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Согласованная нагрузка КАДАММ НС-500-DC/4000-43 с разъёмами: 4.3-10 вилка
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии НС-500-DC/4000-43 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
