Согласованная нагрузка: 698–4000 МГц.
О модели

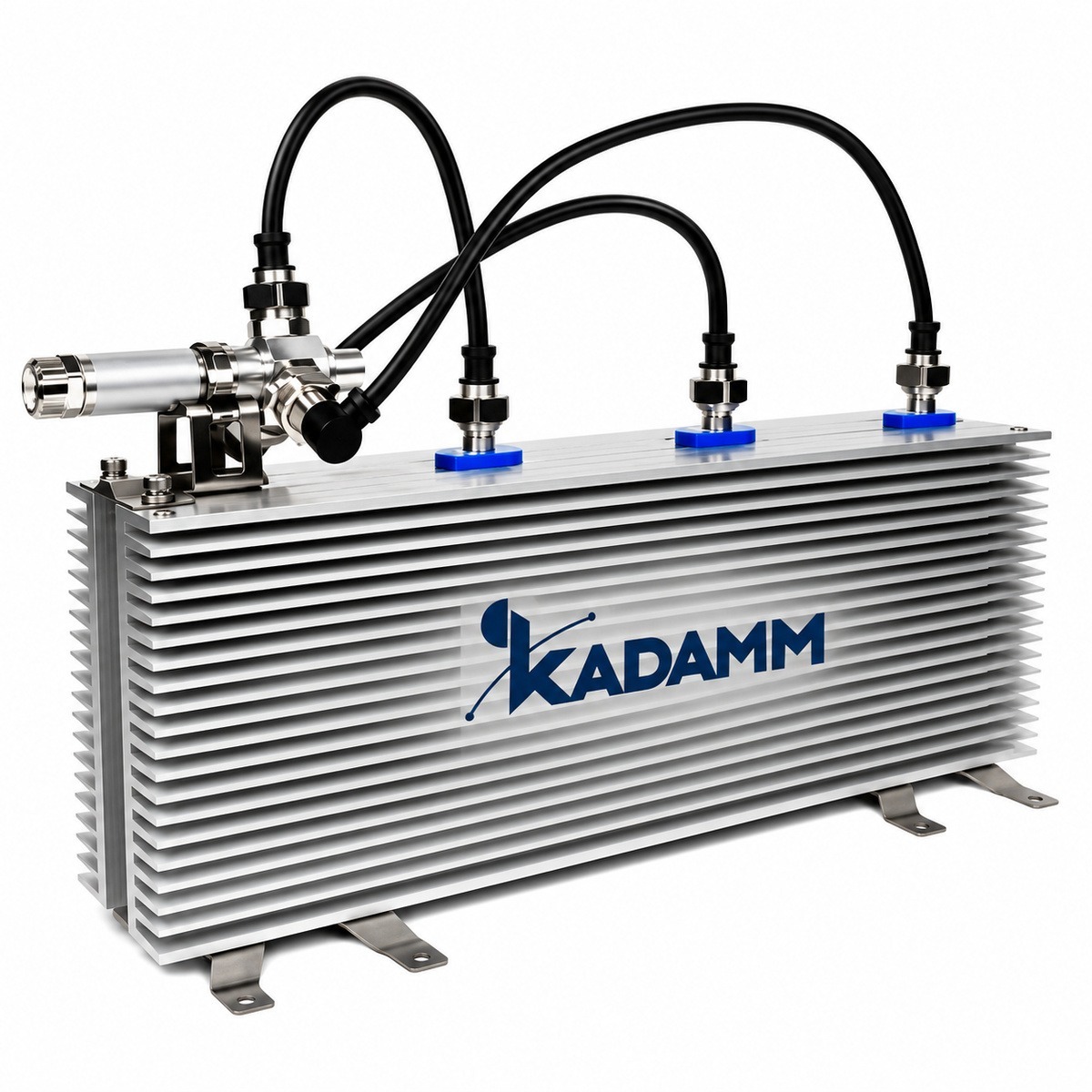

KADAMM НСП-300-698/4000 — согласованная нагрузка диапазона 698–4000 МГц. Согласованная нагрузка — конечный элемент тракта: она поглощает всю поданную мощность и почти ничего не отражает (КСВН ≤1,25). Мощность превращается в тепло, допустимая мощность — 300 Вт средняя.
Нагрузки ставят на свободные порты гибридных мостов, ответвителей и делителей — открытый порт отражает мощность обратно в тракт и портит согласование, — а также используют как эквивалент антенны при настройке и испытаниях передатчиков.
Основные параметры тракта: КСВН — ≤1,25; допустимая мощность — 300 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 дБн при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 / 7-16 / N вилка.
В серии 3 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «нагрузка согласованная коаксиальная».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–4000 МГц |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 300 Вт средняя |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 / 7-16 / N вилка |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Нагрузка согласованная коаксиальная |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход; 4.3-10 — IEC 61169-54; 7-16 (DIN) — IEC 61169-4 (МЭК 169-4) |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
Серия НСП-300-698/4000 выпускается в 3 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.
| Артикул | Разъём / КСВН / ИМ3 / Мощность |
|---|---|
| КАДАММ НСП-300-698/4000-43 | 4.3-10 вилка / ≤1,25 / ≤−160 дБн / 300 Вт |
| КАДАММ НСП-300-698/4000-716 | 7-16 вилка / ≤1,25 / ≤−160 дБн / 300 Вт |
| КАДАММ НСП-300-698/4000-N | N вилка / ≤1,25 / ≤−160 дБн / 300 Вт |
Поддерживаемые диапазоны
В полосы НСП-300-698/4000 попадает 13 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 698–4000 МГц | B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Применение — свободные порты мостов и делителей, эквивалент антенны при настройке передатчиков, измерения.
Где узел стоит в тракте.
Нагрузку ставят на свободный порт ответвителя, моста или комбайнера, на конец линии и вместо антенны при наладке передатчика и измерениях.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
НСП-300-698/4000 — оконечный элемент: подключается к порту и превращает подведённую мощность в тепло; допустимая мощность — 300 Вт средняя, КСВН не более 1,25.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на нагрузку приходят несущие по 20 Вт (43 дБм).
- Допустимая мощность 300 Вт — это 15 таких несущих одновременно (300 Вт ÷ 20 Вт).
- При КСВН 1,2 от одной несущей обратно в тракт отражается 20 Вт × 0,0123 = 0,25 Вт.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от НСП-300-698/4000.
- КАДАММ НС-100-790/3800: полоса 790–3800 МГц; мощность 100 Вт.
- КАДАММ НС-200-790/3800: полоса 790–3800 МГц; мощность 200 Вт.
- КАДАММ НС-5-790/3800: полоса 790–3800 МГц; PIM3 не более −160 дБн при 2×37 дБм.
Нагрузку выбирают по мощности, которую она должна рассеять, по полосе и по разъёму порта.
Сравнение с похожими моделями KADAMM
Таблица сводит НСП-300-698/4000 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | НСП-300-698/4000 | НС-100-790/3800 | НС-200-790/3800 | НС-5-790/3800 | НС-4000 |
|---|---|---|---|---|---|
| Диапазон частот | 698–4000 МГц | 790–3800 МГц | 790–3800 МГц | 790–3800 МГц | DC–4000 МГц |
| КСВН | ≤1,25 | ≤1,25 | ≤1,25 | ≤1,25 | ≤1,20 (исполнения N / 4.3-10 / 7-16); SMA, SMB — по таблице исполнений |
| PIM3 | ≤−160 дБн при 2×43 дБм | ≤−160 дБн при 2×43 дБм | ≤−160 дБн при 2×43 дБм | ≤−160 дБн при 2×37 дБм | ≤−105 дБн (исполнения N / 4.3-10 / 7-16); SMA, SMB — уточняйте у менеджера |
| Мощность | 300 Вт средняя | 100 Вт | 200 Вт | 5 Вт | 0,5, 2, 5, 10, 25, 50, 100, 200 Вт (по исполнению) |
| Разъёмы | 4.3-10 / 7-16 / N вилка | 4.3-10, вилка | 4.3-10, вилка | 4.3-10, вилка | N / 4.3-10 / 7-16, розетка и вилка; SMA вилка, SMB розетка |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии НСП-300-698/4000 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
Вопросы и ответы
Короткие ответы на частые вопросы о модели.
