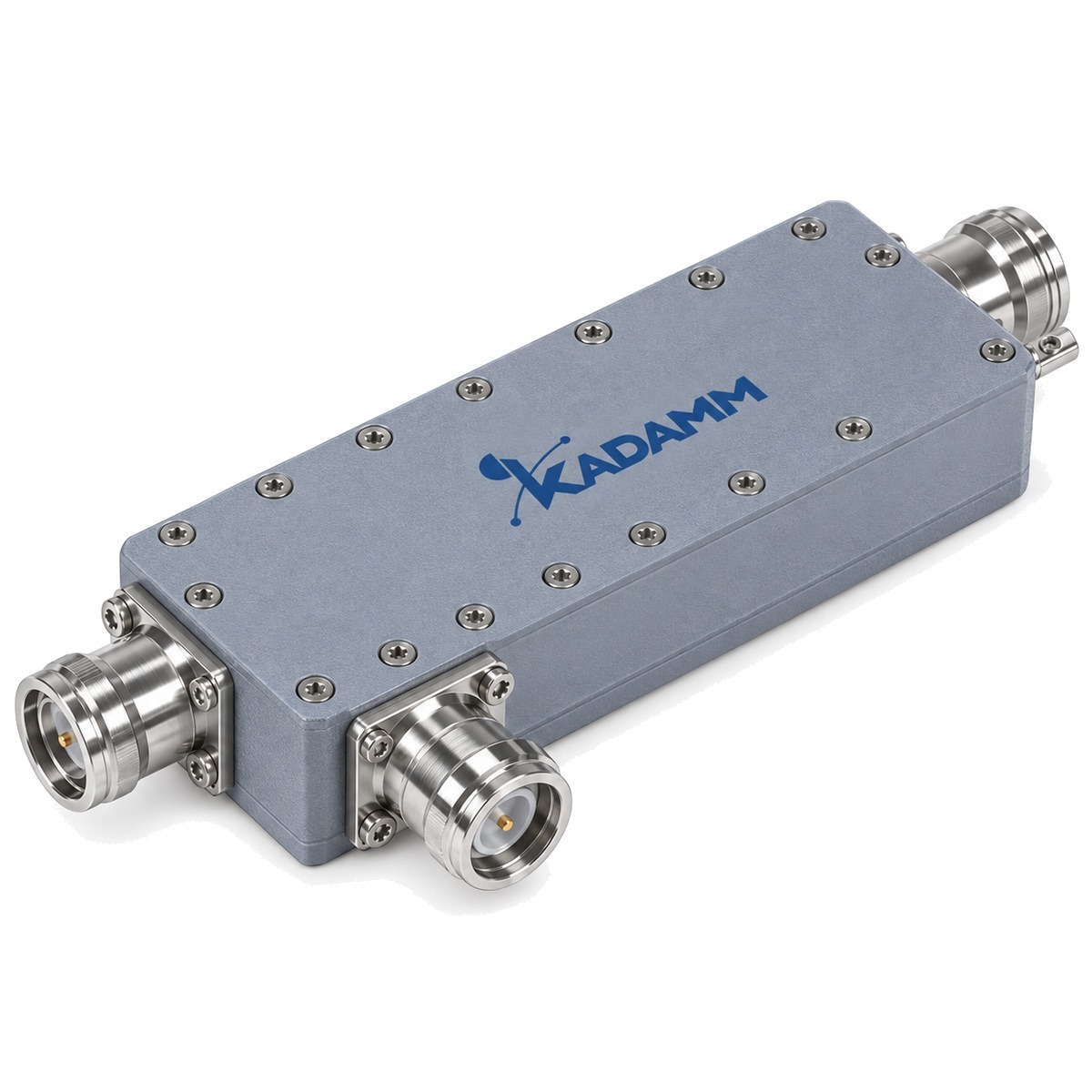

Ответвители направленные коаксиальные серии КАДАММ НО-617/5925 — 617–5925 МГц

KADAMM НО-617/5925 — направленный ответвитель диапазона 617–5925 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.

Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление — менее 2,4 дБ (связь 5 дБ) … менее 0,3 дБ (связь 30 дБ). Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.

Основные параметры тракта: вносимое ослабление — менее 2,4 дБ (связь 5 дБ) … менее 0,3 дБ (связь 30 дБ); возвратные потери — ≥19 дБ (617–3800), ≥17 дБ (3800–5925); волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.

Интермодуляция — ≤−160 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.

Конструкция и монтаж: размеры — 127×40×27 мм; исполнение — IP67 по ГОСТ 14254-2015 (IEC 60529); монтаж — настенный, кронштейн; рабочая температура — −35…+65 °C.

В серии 18 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.

Главное, что выделяет модель по паспортным данным.

Из чего собран узел и как он защищён.

• Габариты: 127×40×27 мм.
• Исполнение: IP67; IP67: полная пыленепроницаемость, защита при кратковременном погружении (ГОСТ 14254-2015).
• Климатическое исполнение: УХЛ1 по ГОСТ 15150-69 (эксплуатация на открытом воздухе умеренного и холодного климата; рабочий диапазон температур — по разделу «Технические характеристики»).

Паспортные параметры модели по группам.

В спецификациях модель указывают как «ответвитель направленный коаксиальный».

Электрические параметры

Конструкция и условия работы

Соответствие нормативной базе

Что значат главные строки таблицы для проектировщика — на цифрах этой модели.

Серия НО-617/5925 выпускается в 18 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.

В полосы НО-617/5925 попадает 13 диапазонов 3GPP, применяемых в России.

Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.

Сети и стандарты в полосе

Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.

Где узел стоит в тракте.

В распределённой системе ответвители ставят на магистрали, чтобы запитать антенны по ходу кабеля: в каждой точке отбора часть мощности уходит на антенну, остальное идёт дальше. У приёмопередатчика или репитера отвод служит точкой подключения прибора.

Место установки по исполнению: IP67; рабочая температура от −35 до +65 °C.

Где модель применяют чаще всего.

Как модель включается в тракт.

Сигнал источника приходит на вход НО-617/5925 и идёт на выход магистрали с потерями менее 2,4 дБ (связь 5 дБ) … менее 0,3 дБ (связь 30 дБ); уровень отвода к антенне относительно входа — 5–30 дБ (по таблице).

Пример расчёта уровней на данных этой модели.

Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.

Что учесть при установке и подключении.

• Крепление: настенный, кронштейн.
• Под крепёж учитывайте габариты 127×40×27 мм.
• На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
• Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.

Что проверить до заказа.

Ближайшие модели того же вида в линейке KADAMM и их главные отличия от НО-617/5925.

• КАДАММ НО-550/6000: полоса 550–6000 МГц; допуск связи ±1,0–1,5 дБ.
• КАДАММ НО-380/6000-N: полоса 380–6000 МГц; переходное ослабление 6–30 дБ.
• КАДАММ НО-617/4200: полоса 617–4200 МГц; переходное ослабление 5–40 дБ (по таблице).

Модели серии сравнивают прежде всего по полосе и параметру «переходное ослабление», затем — по мощности и разъёмам.

Таблица сводит НО-617/5925 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.

Что входит в поставку и как получить расчёт.

Комплект

• Направленный ответвитель КАДАММ НО-617/5925
• крепление: настенный, кронштейн
• паспорт изделия
• сертификаты и декларации — по запросу

Документы и расчёт

Техническое описание серии НО-617/5925 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.

Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
