Направленный ответвитель: 380–6000 МГц.
О модели

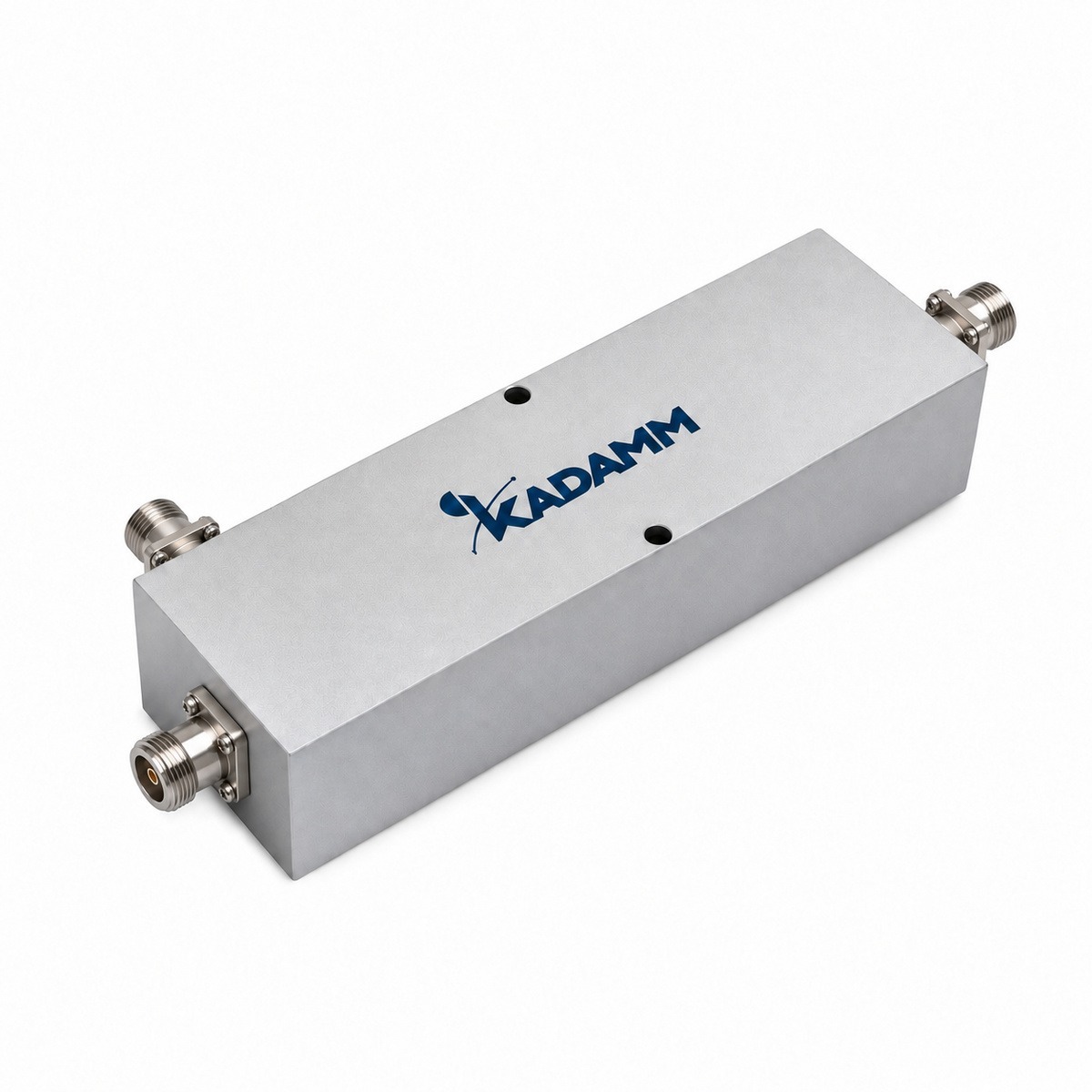

KADAMM НО-380/6000-N — направленный ответвитель диапазона 380–6000 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Основные параметры тракта: КСВН — ≤1,35; допустимая мощность — 300 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 дБн при 2×43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — розетка N.
В серии 6 исполнений; они различаются параметрами, сведёнными в таблицу исполнений — по ней выбирают нужную модель.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Допуск ответвления ±1,7–4,0 дБ (по исполнению) — разброс от номинала, который закладывают в расчёт уровней.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «ответвитель направленный коаксиальный».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–6000 МГц |
| Переходное ослабление | 6–30 дБ (по исполнению) |
| Допуск ответвления | ±1,7–4,0 дБ (по исполнению) |
| КСВН | ≤1,35 |
| PIM3 | ≤−160 дБн при 2×43 дБм |
| Мощность | 300 Вт средняя |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Ответвитель направленный коаксиальный |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
Серия НО-380/6000-N выпускается в 6 исполнениях; в таблице — параметры каждого. При заказе называйте полный артикул исполнения.
| Артикул | Ослабление / Допуск / КСВН / ИМ3 / Мощность |
|---|---|
| КАДАММ НО-6-380/6000-N | 6 дБ / ±1,7 дБ / ≤1,35 / ≤−160 дБн / 300 Вт |
| КАДАММ НО-8-380/6000-N | 8 дБ / ±1,7 дБ / ≤1,35 / ≤−160 дБн / 300 Вт |
| КАДАММ НО-10-380/6000-N | 10 дБ / ±2,0 дБ / ≤1,35 / ≤−160 дБн / 300 Вт |
| КАДАММ НО-15-380/6000-N | 15 дБ / ±3,0 дБ / ≤1,35 / ≤−160 дБн / 300 Вт |
| КАДАММ НО-20-380/6000-N | 20 дБ / ±3,5 дБ / ≤1,35 / ≤−160 дБн / 300 Вт |
| КАДАММ НО-30-380/6000-N | 30 дБ / ±4,0 дБ / ≤1,35 / ≤−160 дБн / 300 Вт |
Поддерживаемые диапазоны
В полосы НО-380/6000-N попадает 14 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 380–6000 МГц | B31/n31, B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41, B42/n78, B43/n78, n78 |
Сети и стандарты в полосе
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Где узел стоит в тракте.
В распределённой системе ответвители ставят на магистрали, чтобы запитать антенны по ходу кабеля: в каждой точке отбора часть мощности уходит на антенну, остальное идёт дальше. У приёмопередатчика или репитера отвод служит точкой подключения прибора.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Сигнал источника приходит на вход НО-380/6000-N и идёт на выход магистрали; уровень отвода к антенне относительно входа — 6–30 дБ (по исполнению).
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на вход НО-380/6000-N подаётся 43 дБм (20 Вт). Уровни на выходах по исполнениям — в таблице.
- Так считают цепочку: уровень на выходе одного узла становится входом следующего, к нему прибавляют затухание кабеля между ними.
| Исполнение | На отводе, дБм | Магистраль дальше, дБм |
|---|---|---|
| КАДАММ НО-6-380/6000-N | 43 − 6 = 37 | — |
| КАДАММ НО-8-380/6000-N | 43 − 8 = 35 | — |
| КАДАММ НО-10-380/6000-N | 43 − 10 = 33 | — |
| КАДАММ НО-15-380/6000-N | 43 − 15 = 28 | — |
| КАДАММ НО-20-380/6000-N | 43 − 20 = 23 | — |
| КАДАММ НО-30-380/6000-N | 43 − 30 = 13 | — |
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от НО-380/6000-N.
- КАДАММ НО-550/6000: полоса 550–6000 МГц; переходное ослабление 5–30 дБ (по таблице).
- КАДАММ НО-617/5925: полоса 617–5925 МГц; переходное ослабление 5–30 дБ (по таблице).
- КАДАММ НО-617/4200: полоса 617–4200 МГц; переходное ослабление 5–40 дБ (по таблице).
Модели серии сравнивают прежде всего по полосе и параметру «переходное ослабление», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит НО-380/6000-N и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | НО-380/6000-N | НО-550/6000 | НО-617/5925 | НО-617/4200 | НО-550/4000 |
|---|---|---|---|---|---|
| Диапазон частот | 380–6000 МГц | 550–6000 МГц | 617–5925 МГц | 617–4200 МГц | 550–4000 МГц |
| Переходное ослабление | 6–30 дБ (по исполнению) | 5–30 дБ (по таблице) | 5–30 дБ (по таблице) | 5–40 дБ (по таблице) | 5–40 дБ (по таблице) |
| КСВН | ≤1,35 | — | — | ≤1,3 (≥18 дБ) | — |
| PIM3 | ≤−160 дБн при 2×43 дБм | ≤−160 дБн | ≤−160 дБн | ≤−155 дБн | ≤−160 дБн |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Направленный ответвитель КАДАММ НО-380/6000-N с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии НО-380/6000-N и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
