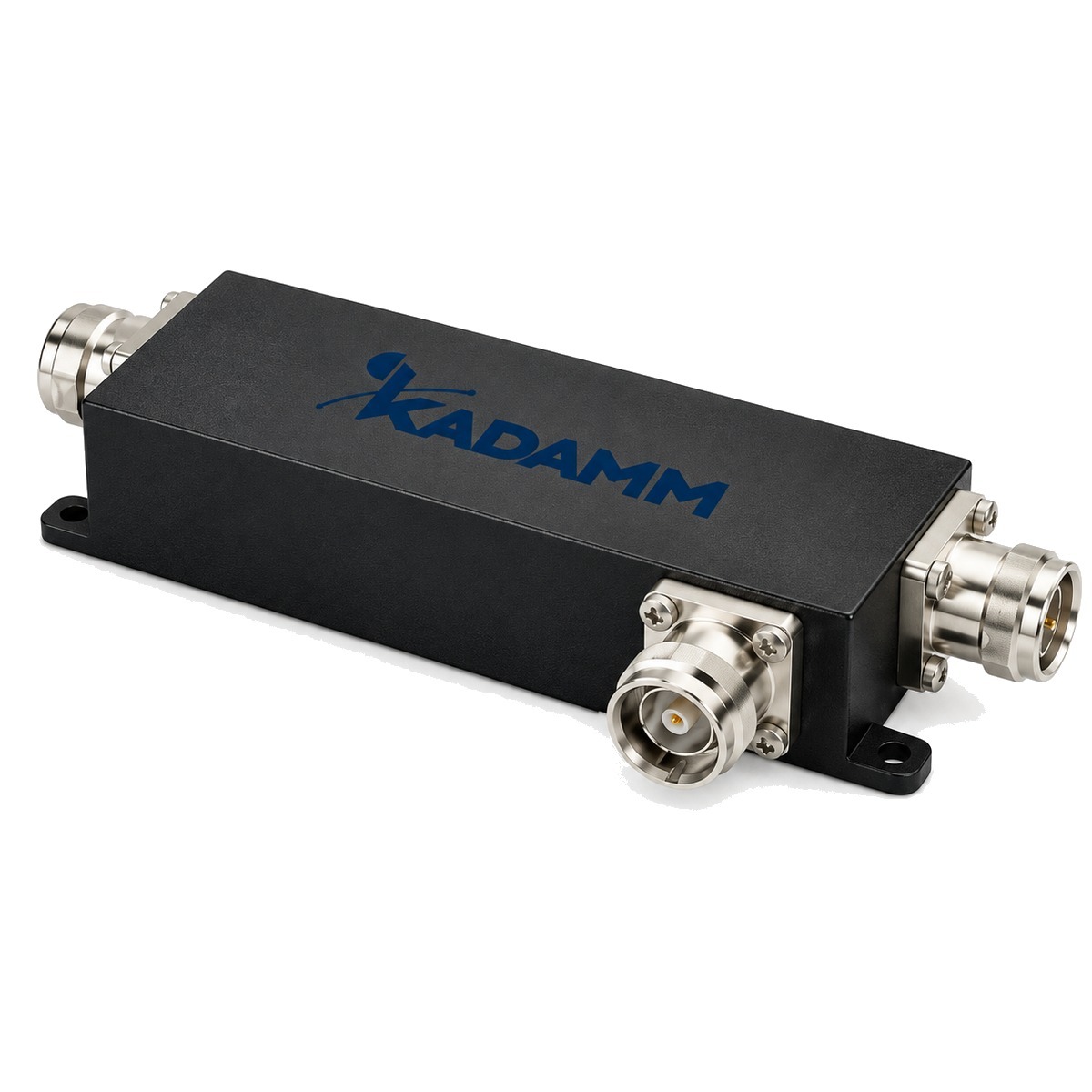

Направленный ответвитель производства KADAMM (КАДАММ): КАДАММ НО-20-340/2700, 340–2700 МГц, переходное ослабление 20±1,2 дБ, PIM3 ≤−155 дБн.
О модели
Назначение КАДАММ НО-20-340/2700 — направленный ответвитель: отбирает заданную долю мощности из магистрали в отвод и почти не нагружает основной тракт. Через НО-20-340/2700 в полосе 340–2700 МГц проходят сети TETRA 380–400 МГц, радиосвязь UHF 400–470 МГц, LTE 700, LTE 800 и GSM-900 и LTE 900. У НО-20-340/2700 переходное ослабление — 20±1,2 дБ.
Вносимые потери — 0,4 дБ. Развязка и направленность НО-20-340/2700: 20 дБ / 18 дБ. Согласование: ≤1,25. Уровень PIM3 у НО-20-340/2700 — ≤−155 дБн, узел подходит для трактов с мощными несущими разных операторов. Допустимая мощность — 300 Вт.
Разъёмы: 4.3-10, розетка. Габариты — 177×47×27 мм. Рабочая температура — −35 … +85 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 340–2700 МГц |
| Переходное ослабление | 20±1,2 дБ |
| Вносимые потери | 0,4 дБ |
| Направленность | 20 дБ / 18 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−155 дБн |
| Мощность | 300 Вт |
| Волновое сопротивление | 50 Ом |
| Разъёмы | 4.3-10, розетка |
| Рабочая температура | −35 … +85 °C |
| Габариты | 177×47×27 мм |
Вопросы по модели
Рабочий диапазон НО-20-340/2700 — 340–2700 МГц.
Переходное ослабление — 20±1,2 дБ.
4.3-10, розетка. Исполнение НО-20-340/2700 с другими разъёмами — уточняйте у менеджера.
Техническое описание серии НО-20-340/2700 и каталог KADAMM — в блоке документов; сертификаты и декларации — по запросу.
