Мультиплексор: 30–120 / 136–170 / 430–470 МГц.
Что представляет собой устройство

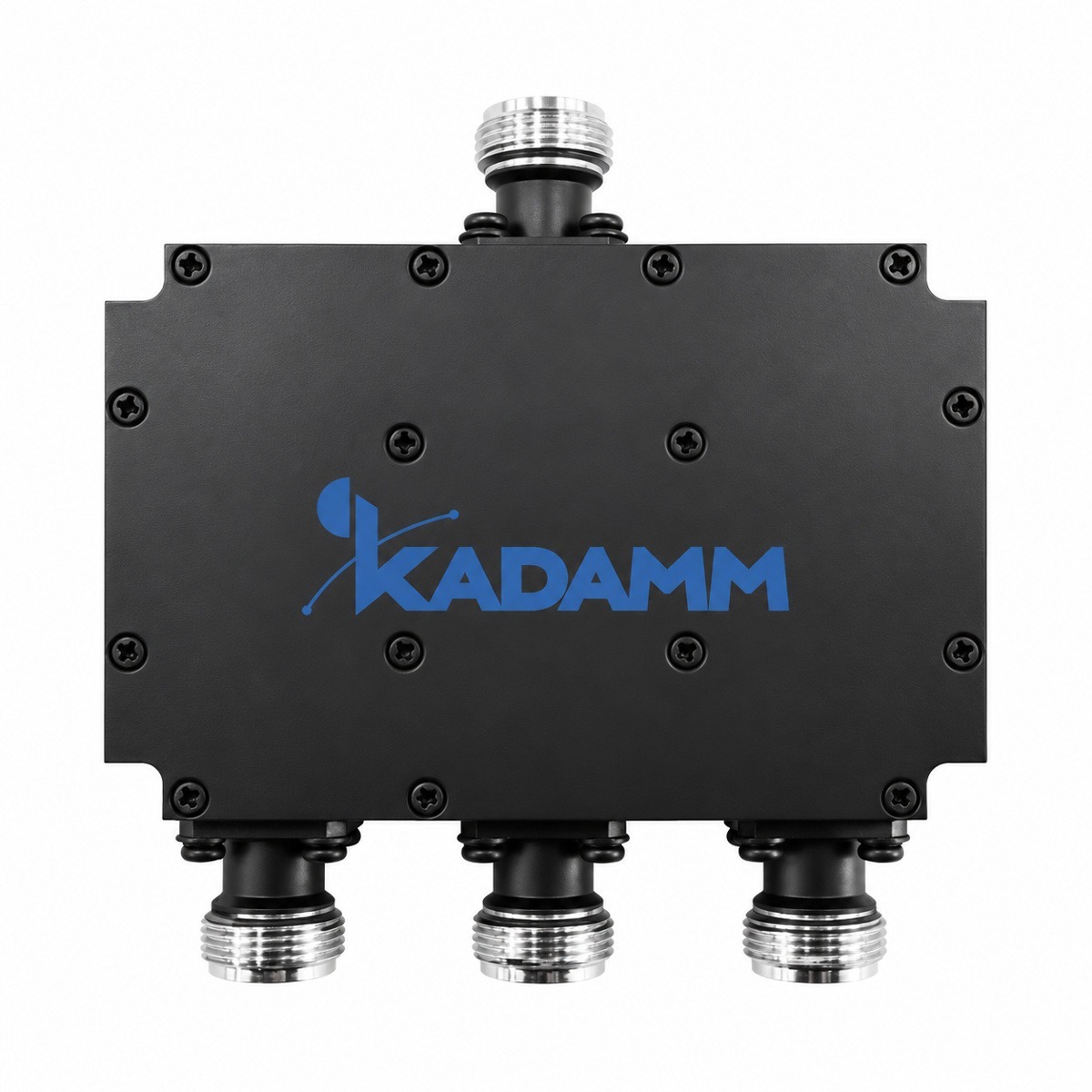

KADAMM МП-3-100+200+400 — мультиплексор. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤ 2,0 дБ).
Полосы входов — 30–120 / 136–170 / 430–470 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥ 30 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤ 2,0 дБ; КСВН — менее 1,5; допустимая мощность — 50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка).
Чем отличается от похожих моделей KADAMM
- Полосы 30–120, 136–170 и 430–470 МГц, у КМ-2-37 — 134–170 и 400–470 МГц
- Разъём N (розетка), у КМ-2-37 — N
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 30–120, 136–170 и 430–470 МГц, у КМ-4-15 — 87–108, 147–164, 174–235 и 380–470 МГц
- Разъём N (розетка), у КМ-4-15 — SMA
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 30–120, 136–170 и 430–470 МГц, у КМ-3-22 — 87–108, 380–395 и 450–470 МГц
- Разъём N (розетка), у КМ-3-22 — N
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу МП-3-100+200+400 с запасом по краям.
Согласование МП-3-100+200+400 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 30–120 / 136–170 / 430–470 МГц |
| Мощность | 50 Вт |
| Волновое сопротивление | 50 Ом |
| Развязка / подавление | ≥ 30 дБ |
| Вносимые потери | ≤ 2,0 дБ |
| КСВН | менее 1,5 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание МП-3-100+200+400.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для МП-3-100+200+400.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах МП-3-100+200+400:
Перед заказом KADAMM МП-3-100+200+400 сверьте с проектом:
- Частоты оборудования — внутри 30–120, 136–170 и 430–470 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- Разъёмы МП-3-100+200+400 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление МП-3-100+200+400 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание МП-3-100+200+400 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM МП-3-100+200+400 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора МП-3-100+200+400 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM МП-3-100+200+400 | KADAMM КМ-2-37 | KADAMM КМ-4-15 | KADAMM КМ-3-22 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 30–120, 136–170 и 430–470 МГц | 134–170 и 400–470 МГц | 87–108, 147–164, 174–235 и 380–470 МГц | 87–108, 380–395 и 450–470 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | 1 кг | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
