Мультиплексер: полоса 1: 790–862 / полоса 2: 880–960 МГц.
О модели

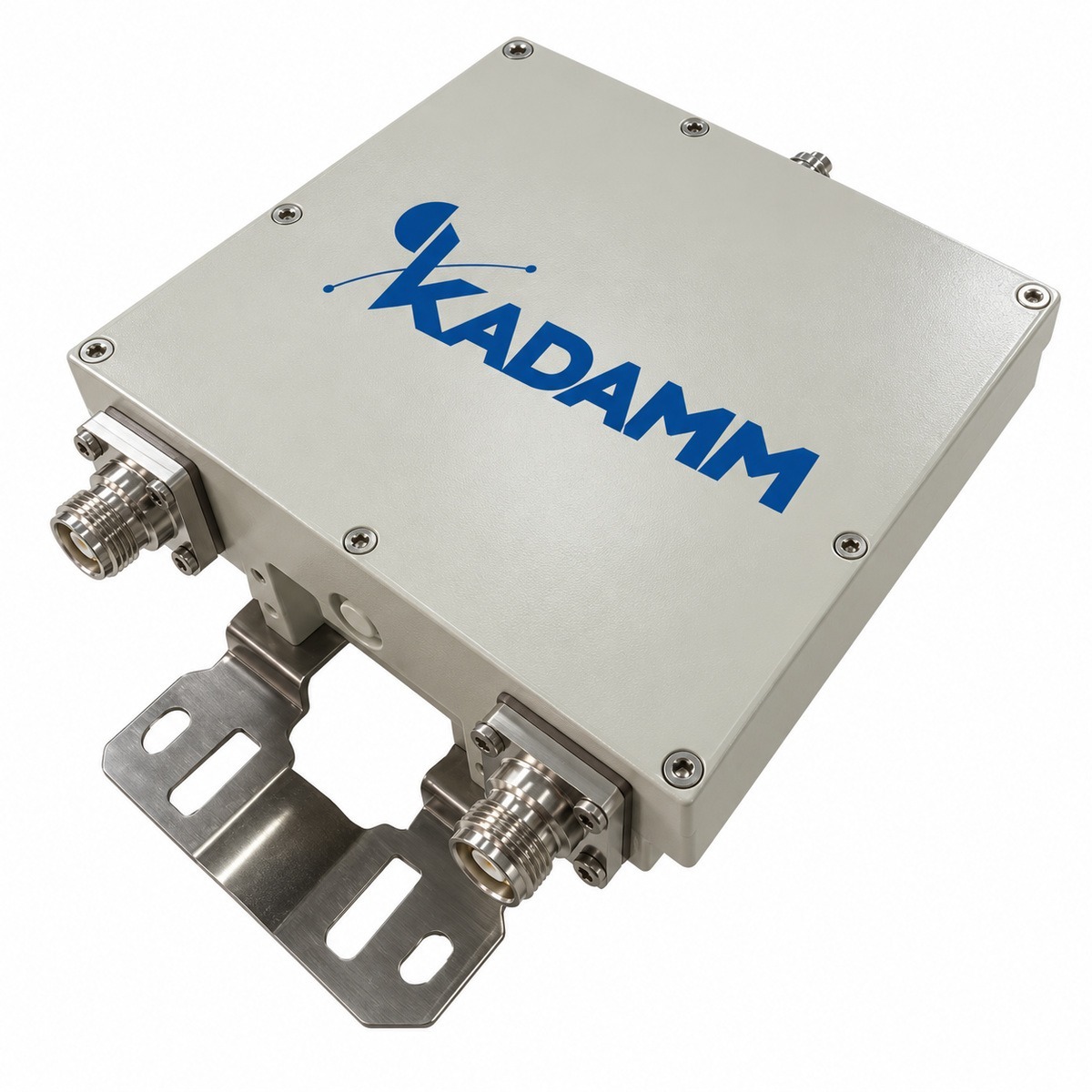

KADAMM МП-2-800+900 — мультиплексер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,6 дБ).
Полосы входов — полоса 1: 790–862 / полоса 2: 880–960 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет.
Основные параметры тракта: вносимое ослабление — ≤0,6 дБ; КСВН — ≤1,25; допустимая мощность — 200 Вт (средняя), 1000 Вт (пиковая); волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 дБн при 2×20 Вт. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 розетка; размеры — 198×180×57 мм; масса — 3,0 кг; исполнение — IP67; рабочая температура — −40 … +65 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Заграждение: ≥50 дБ.
Исполнение: IP67.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: 198×180×57 мм.
- Масса: 3,0 кг.
- Разъёмы: 4.3-10, розетка; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки.
- Исполнение: IP67; IP67: полная пыленепроницаемость, защита при кратковременном погружении (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | полоса 1: 790–862 / полоса 2: 880–960 МГц |
| Вносимые потери | ≤0,6 дБ |
| Подавление соседней полосы | ≥50 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 дБн при 2×20 Вт |
| Мощность | 200 Вт (средняя), 1000 Вт (пиковая) |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Рабочая температура | −40 … +65 °C |
| Температура хранения | −40 … +80 °C |
| Относительная влажность | 5–95% |
| Исполнение | IP67 |
| Разъёмы | 4.3-10, розетка |
| Габариты | 198×180×57 мм |
| Масса | 3,0 кг |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ МП-2-800+900 выпускается в одном исполнении: исполнение — IP67; габариты 198×180×57 мм.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
Поддерживаемые диапазоны
В полосы МП-2-800+900 попадает 2 диапазона 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы порта.
| Порт | Полоса | Диапазоны 3GPP |
|---|---|---|
| Порт 1 | 790–862 МГц | B20/n20 |
| Порт 2 | 880–960 МГц | B8/n8 |
Сети и стандарты в полосе
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Где узел стоит в тракте.
Мультиплексер ставят там, где по одному кабелю идут сигналы нескольких систем: в начале распределённой сети и перед оборудованием, которому нужна только своя полоса.
Место установки по исполнению: IP67; рабочая температура от −40 до +65 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Систему каждого диапазона заводят на свой вход: порт 1 — 790–862 МГц; порт 2 — 880–960 МГц. На общем порту полосы складываются и уходят в один кабель.
Сигнал каждой полосы теряет на проходе не более 0,6 дБ.
Развязка не менее 50 дБ означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 2 входов МП-2-800+900 приходит несущая 43 дБм (20 Вт).
- Уровень каждой несущей на общем порту: 43 дБм − 0,6 дБ = 42,4 дБм.
- Суммарная средняя мощность: 2 × 20 Вт = 40 Вт; допустимая — 200 Вт, запас в 5 раз (7 дБ).
- Интермодуляция: 43 дБм − 160 дБ = −117 дБм — на 160 дБ ниже каждой из несущих.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Перед подключением сверьте полосы портов: порт 1 — 790–862 МГц; порт 2 — 880–960 МГц; общий порт идёт к антенне или в магистраль.
- Под крепёж учитывайте габариты 198×180×57 мм и массу 3,0 кг.
- Разъёмы 4.3-10, розетка: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от МП-2-800+900.
- КАДАММ МП-2-80+700: полоса 80–520 МГц, 694–2700 МГц; вносимые потери не более 0,4–0,8 дБ.
- КАДАММ МП-2-400+700: полоса 390–470 МГц, 700–2700 МГц; вносимые потери не более 0,2 дБ.
- КАДАММ МП-4-800+1800+2100+2600: полоса 790–2690 МГц (4 участка; подробно — в разделе «Поддерживаемые диапазоны»); вносимые потери не более 0,2–0,5 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «полосы портов», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит МП-2-800+900 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | МП-2-800+900 | МП-2-80+700 | МП-2-400+700 | МП-4-800+1800+2100+2600 | МП-3-800+1800+2600 |
|---|---|---|---|---|---|
| Диапазон частот | полоса 1: 790–862 / полоса 2: 880–960 МГц | порт НЧ: 80–520 / порт ВЧ: 694–2700 МГц | полоса 1: 390–470 / полоса 2: 700–2700 МГц | полоса 1: 790–960 / полоса 2: 1710–1880 / полоса 3: 1920–2170 / полоса 4: 2490–2690 МГц | полоса 1: 790–960 / полоса 2: 1710–2170 / полоса 3: 2490–2690 МГц |
| Вносимые потери | ≤0,6 дБ | ≤0,4–0,8 дБ | ≤0,2 дБ | ≤0,2–0,5 дБ | ≤0,2–0,3 дБ |
| КСВН | ≤1,25 | — | ≤1,25 | ≤1,25 | ≤1,25 |
| PIM3 | ≤−160 дБн при 2×20 Вт | ≤−150 дБн при 2×43 дБм | ≤−160 дБн при 2×20 Вт | ≤−160 дБн при 2×43 дБм | ≤−160 дБн при 2×20 Вт |
| Мощность | 200 Вт (средняя), 1000 Вт (пиковая) | порт НЧ: 50 Вт (средняя), порт ВЧ: 120 Вт (средняя); пиковая 3 кВт | 200 Вт (средняя), 1000 Вт (пиковая) | ≤200 Вт | 200 Вт (средняя), 1000 Вт (пиковая) |
| Рабочая температура | −40 … +65 °C | −10 … +65 °C | −10 … +65 °C | −40 … +65 °C | −40 … +65 °C |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Мультиплексер КАДАММ МП-2-800+900 с разъёмами: 4.3-10, розетка
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии МП-2-800+900 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
