Мультиплексер: полоса 1: 790–960 / полоса 2: 1710–2170 / полоса 3: 2490–2690 МГц.
О модели

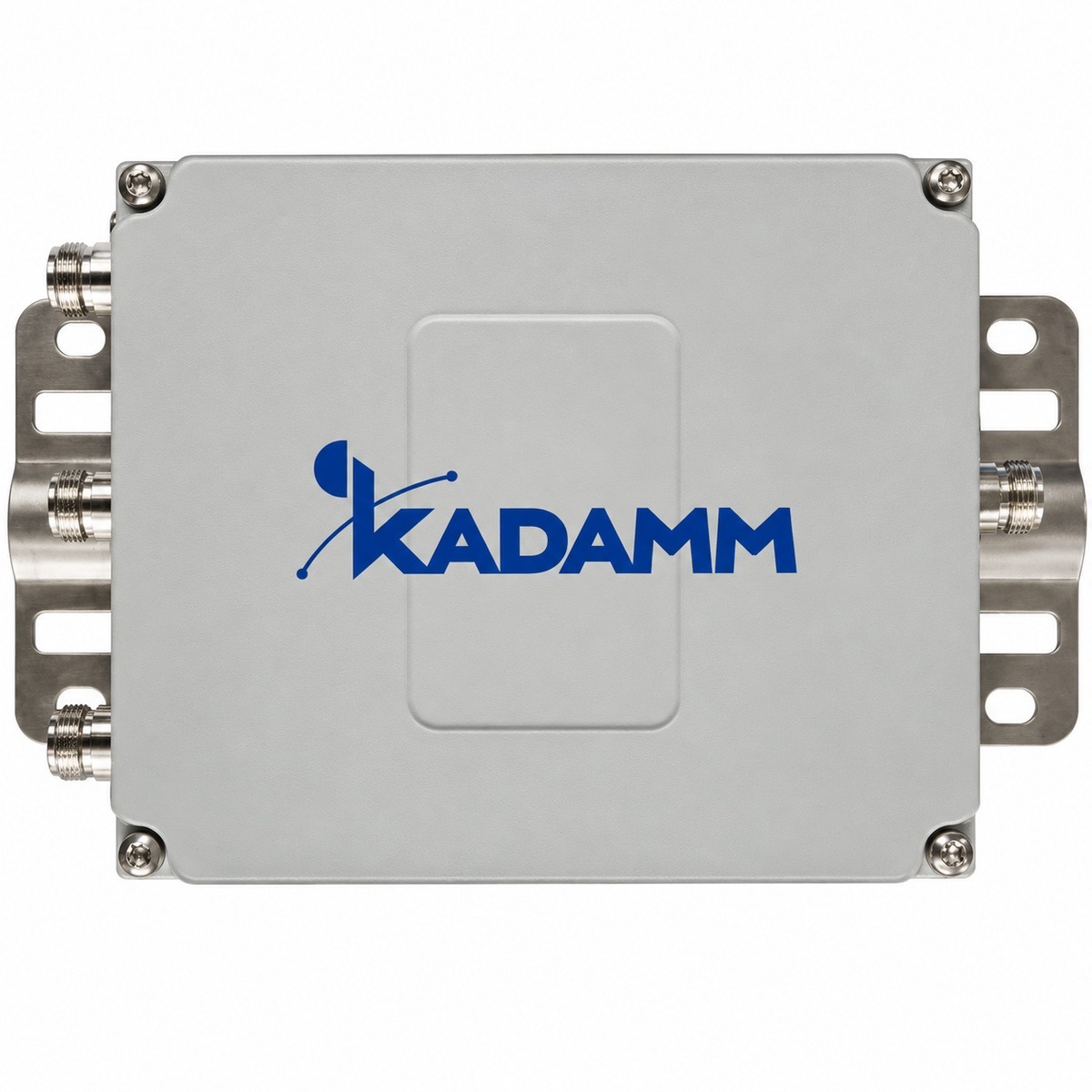

KADAMM МП-3-800+1800+2600 — мультиплексер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,2–0,3 дБ).
Полосы входов — полоса 1: 790–960 / полоса 2: 1710–2170 / полоса 3: 2490–2690 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥50 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,2–0,3 дБ; КСВН — ≤1,25; допустимая мощность — 200 Вт (средняя), 1000 Вт (пиковая); волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 дБн при 2×20 Вт. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 розетка; размеры — 168×146×51 мм; масса — 2,2 кг; исполнение — IP67; рабочая температура — −40 … +65 °C.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Габариты: 168×146×51 мм.
- Масса: 2,2 кг.
- Разъёмы: 4.3-10, розетка; разъём 4.3-10 — компактный разъём 50 Ом для трактов с низкой интермодуляцией, электрический контакт у него не зависит от силы затяжки гайки.
- Исполнение: IP67; IP67: полная пыленепроницаемость, защита при кратковременном погружении (ГОСТ 14254-2015).
Технические характеристики
Паспортные параметры модели по группам.
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | полоса 1: 790–960 / полоса 2: 1710–2170 / полоса 3: 2490–2690 МГц |
| Вносимые потери | ≤0,2–0,3 дБ |
| Вносимые потери по портам | порт 1: ≤0,2 дБ / порт 2: ≤0,3 дБ / порт 3: ≤0,3 дБ |
| Развязка | ≥50 дБ |
| КСВН | ≤1,25 |
| PIM3 | ≤−160 дБн при 2×20 Вт |
| Мощность | 200 Вт (средняя), 1000 Вт (пиковая) |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Рабочая температура | −40 … +65 °C |
| Относительная влажность | 5–95% |
| Атмосферное давление | 55–106 кПа |
| Исполнение | IP67 |
| Разъёмы | 4.3-10, розетка |
| Габариты | 168×146×51 мм |
| Масса | 2,2 кг |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ МП-3-800+1800+2600 выпускается в одном исполнении: исполнение — IP67; габариты 168×146×51 мм.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
Поддерживаемые диапазоны
В полосы МП-3-800+1800+2600 попадает 8 диапазонов 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы порта.
| Порт | Полоса | Диапазоны 3GPP |
|---|---|---|
| Порт 1 | 790–960 МГц | B20/n20, B5/n5, B8/n8 |
| Порт 2 | 1710–2170 МГц | B3/n3, B1/n1 |
| Порт 3 | 2490–2690 МГц | B7/n7, B38/n38, B41/n41 |
Сети и стандарты в полосе
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Где узел стоит в тракте.
Мультиплексер ставят там, где по одному кабелю идут сигналы нескольких систем: в начале распределённой сети и перед оборудованием, которому нужна только своя полоса.
Место установки по исполнению: IP67; рабочая температура от −40 до +65 °C.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Систему каждого диапазона заводят на свой вход: порт 1 — 790–960 МГц; порт 2 — 1710–2170 МГц; порт 3 — 2490–2690 МГц. На общем порту полосы складываются и уходят в один кабель.
Сигнал каждой полосы теряет на проходе не более 0,2–0,3 дБ.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 3 входов МП-3-800+1800+2600 приходит несущая 43 дБм (20 Вт).
- Суммарная средняя мощность: 3 × 20 Вт = 60 Вт; допустимая — 200 Вт, запас в 3,3 раза (5,2 дБ).
- Интермодуляция: 43 дБм − 160 дБ = −117 дБм — на 160 дБ ниже каждой из несущих.
- Утечка в соседний порт: 43 дБм − 50 дБ = −7 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Перед подключением сверьте полосы портов: порт 1 — 790–960 МГц; порт 2 — 1710–2170 МГц; порт 3 — 2490–2690 МГц; общий порт идёт к антенне или в магистраль.
- Под крепёж учитывайте габариты 168×146×51 мм и массу 2,2 кг.
- Разъёмы 4.3-10, розетка: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от МП-3-800+1800+2600.
- КАДАММ МП-4-800+1800+2100+2600: полоса 790–2690 МГц (4 участка; подробно — в разделе «Поддерживаемые диапазоны»); вносимые потери не более 0,2–0,5 дБ.
- КАДАММ МП-3-1800+2100+2600: полоса 1710–1880 МГц, 1920–2170 МГц, 2490–2690 МГц; вносимые потери не более 0,3 дБ.
- КАДАММ МП-2-1800+2600: полоса 1710–2170 МГц, 2490–2690 МГц; вносимые потери не более 0,3 дБ.
Модели серии сравнивают прежде всего по полосе и параметру «полосы портов», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит МП-3-800+1800+2600 и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | МП-3-800+1800+2600 | МП-4-800+1800+2100+2600 | МП-3-1800+2100+2600 | МП-2-1800+2600 | МП-4-700+1800+2100+2300 |
|---|---|---|---|---|---|
| Вносимые потери | ≤0,2–0,3 дБ | ≤0,2–0,5 дБ | ≤0,3 дБ | ≤0,3 дБ | ≤0,35 дБ |
| КСВН | ≤1,25 | ≤1,25 | ≤1,25 | ≤1,25 | — |
| PIM3 | ≤−160 дБн при 2×20 Вт | ≤−160 дБн при 2×43 дБм | ≤−160 дБн при 2×20 Вт | ≤−160 дБн при 2×20 Вт | ≤−150 / −155 / −160 дБн при 2×43 дБм |
| Мощность | 200 Вт (средняя), 1000 Вт (пиковая) | ≤200 Вт | 200 Вт (средняя), 1000 Вт (пиковая) | 200 Вт (средняя), 1000 Вт (пиковая) | 200 Вт |
| Рабочая температура | −40 … +65 °C | −40 … +65 °C | −40 … +65 °C | −40 … +65 °C | −20 … +60 °C |
| Атмосферное давление | 55–106 кПа | 55–106 кПа | 55–106 кПа | 55–106 кПа | — |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Мультиплексер КАДАММ МП-3-800+1800+2600 с разъёмами: 4.3-10, розетка
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии МП-3-800+1800+2600 и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
Вопросы и ответы
Короткие ответы на частые вопросы о модели.
