KADAMM · Крепёжные устройства кабеля проходные для кабелей оптики и питания

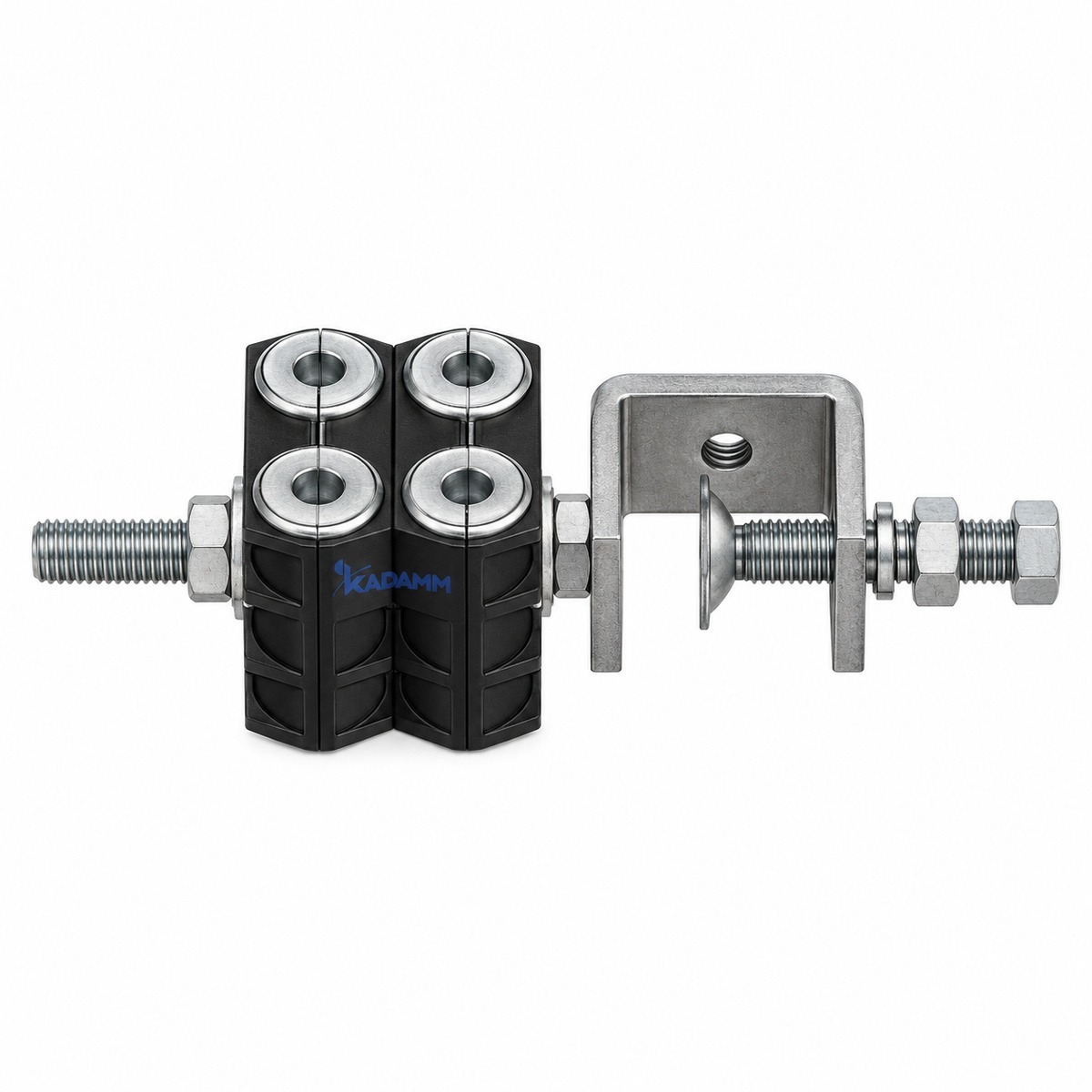

Крепёжные устройства кабеля проходные для кабелей оптики и питания KADAMM КУ-П-М — на 1–16 мест, кабели Ø4–36,5 мм. 45 исполнений в таблице.
полипропилен (PP)
Материал держателя (блока)
чёрный
Цвет держателя
EPDM (у части исполнений)
Материал уплотнителя
серый / чёрный (по исполнению)
Цвет уплотнителя
−40…+85 °C
Рабочая температура
45
Исполнений
О серии
Крепёжные устройства кабеля проходные для кабелей оптики и питания KADAMM КУ-П-М — собирают несколько кабелей в аккуратную трассу на уголке, трубе или профиле: фидеры, оптику и кабели питания выносных радиомодулей.
Материал — полипропилен (PP). Рабочая температура — −40…+85 °C. Стойкость к ультрафиолету — ≥720 ч, по ISO4892.3-1994: изделие рассчитано на открытую установку. Механическая прочность — двукратный вес кабеля.
Исполнения серии различаются: число кабелей, диаметр кабеля, материал металлических частей и длина. Подберите строку таблицы по этим параметрам и называйте в заявке артикул исполнения.
На что смотреть при подборе
Подбор по таблицеИсполнение KADAMM КУ-П-М выбирают по параметрам: число кабелей, диаметр кабеля, материал металлических частей и длина.
Материал: полипропилен (PP)Пластик не проводит ток и легче металла; для улицы смотрите стойкость к ультрафиолету.
Температура −40…+85 °CДиапазон, в котором изделие сохраняет прочность и не теряет свойства.
Стойкость к УФПластик не теряет прочность на солнце: ≥720 ч, по ISO4892.3-1994.
ПрочностьНормирована: двукратный вес кабеля.
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал держателя (блока) | полипропилен (PP) |
| Цвет держателя | чёрный |
| Цвет металла | натуральный (у части исполнений) |
| Крепление | крепёж M6 / крепёж M8 (по исполнению) |
| Материал уплотнителя | EPDM (у части исполнений) |
| Цвет уплотнителя | серый / чёрный (по исполнению) |
| Рабочая температура | −40…+85 °C |
| Механическая прочность | двукратный вес кабеля |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 |
| Высота | по исполнению |
| Ширина | по исполнению |
Исполнения
| Артикул | Исполнение | Число кабелей | Диаметр кабеля, мин. | Диаметр кабеля, макс. | Материал металлических частей | Длина | Длина шпильки | Масса брутто, кг |
|---|---|---|---|---|---|---|---|---|
| KADAMM КУ-П-10х7-9 | 10×7-9 мм, нержавеющая сталь AISI 304 | 10 | 7,0 мм | 9,0 мм | нержавеющая сталь AISI 304 | 210,0 мм | 140,0 мм | 0,198 |
| KADAMM КУ-П-12х4-7 | 12×4-7 мм, нержавеющая сталь AISI 304 | 12 | 4,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 260,0 мм | 190,0 мм | 0,320 |
| KADAMM КУ-П-16х4-7 | 16×4-7 мм, нержавеющая сталь AISI 304 | 16 | 4,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 290,0 мм | 220,0 мм | 0,322 |
| KADAMM КУ-П-16х5-7.5 | 16×5-7.5 мм, нержавеющая сталь AISI 304 | 16 | 5,0 мм | 7,5 мм | нержавеющая сталь AISI 304 | 290,0 мм | 220,0 мм | 0,559 |
| KADAMM КУ-П-1х10-11 | 1×10-11 мм, нержавеющая сталь AISI 304 | 1 | 10,0 мм | 11,0 мм | нержавеющая сталь AISI 304 | 130,0 мм | 60,0 мм | 0,140 |
| KADAMM КУ-П-1х12-36.5 | 1×12-36.5 мм, нержавеющая сталь AISI 304 | 1 | 12,0 мм | 36,5 мм | нержавеющая сталь AISI 304 | 150,0 мм | 80,0 мм | 0,165 |
| KADAMM КУ-П-1х22-23 | 1×22-23 мм, нержавеющая сталь AISI 304 | 1 | 22,0 мм | 23,0 мм | нержавеющая сталь AISI 304 | 150,0 мм | 80,0 мм | 0,184 |
| KADAMM КУ-П-1х9-13 | 1×9-13 мм, нержавеющая сталь AISI 304 | 1 | 9,0 мм | 13,0 мм | нержавеющая сталь AISI 304 | 130,0 мм | 60,0 мм | 0,150 |
| KADAMM КУ-П-2х10-11 | 2×10-11 мм, нержавеющая сталь AISI 304 | 2 | — | — | нержавеющая сталь AISI 304 | 120,0 мм | 60,0 мм | 0,095 |
| KADAMM КУ-П-2х10-16.5Ц | 2×10-16.5 мм, сталь Q235 с цинкламельным покрытием | 2 | 10,0 мм | 16,5 мм | сталь Q235 | 130,0 мм | 60,0 мм | 0,128 |
| KADAMM КУ-П-2х14-16.5Ц | 2×14-16.5 мм, сталь Q235 с цинкламельным покрытием | 2 | 14,0 мм | 16,5 мм | сталь Q235 | 130,0 мм | 60,0 мм | 0,109 |
| KADAMM КУ-П-2х4-7 | 2×4-7 мм, нержавеющая сталь AISI 304 | 2 | 4,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 120,0 мм | 60,0 мм | 0,114 |
| KADAMM КУ-П-2х5-7 | 2×5-7 мм, нержавеющая сталь AISI 304 | 2 | 5,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 120,0 мм | 60,0 мм | 0,115 |
| KADAMM КУ-П-2х7-9 | 2×7-9 мм, нержавеющая сталь AISI 304 | 2 | 7,0 мм | 9,0 мм | нержавеющая сталь AISI 304 | 120,0 мм | 60,0 мм | 0,115 |
| KADAMM КУ-П-2х7-9Р2 | 2×7-9 мм, нержавеющая сталь AISI 304 | 2 | 7,0 мм | 9,0 мм | нержавеющая сталь AISI 304 | 130,0 мм | 60,0 мм | 0,125 |
| KADAMM КУ-П-2х7-9Р3 | 2×7-9 мм, нержавеющая сталь AISI 304 | 2 | 7,0 мм | 9,0 мм | нержавеющая сталь AISI 304 | 130,0 мм | 60,0 мм | 0,145 |
| KADAMM КУ-П-2х9-11 | 2×9-11 мм, нержавеющая сталь AISI 304 | 2 | 9,0 мм | 11,0 мм | нержавеющая сталь AISI 304 | 120,0 мм | 60,0 мм | 0,108 |
| KADAMM КУ-П-2х9-13 | 2×9-13 мм, нержавеющая сталь AISI 304 | 2 | 9,0 мм | 13,0 мм | нержавеющая сталь AISI 304 | 145,0 мм | 75,0 мм | 0,154 |
| KADAMM КУ-П-4х10-11 | 4×10-11 мм, нержавеющая сталь AISI 304 | 4 | — | — | нержавеющая сталь AISI 304 | 150,0 мм | 80,0 мм | 0,155 |
| KADAMM КУ-П-4х10-16.5Ц | 4×10-16.5 мм, сталь Q235 с цинкламельным покрытием | 4 | 10,0 мм | 16,5 мм | сталь Q235 | 160,0 мм | 90,0 мм | 0,145 |
| KADAMM КУ-П-4х14-16.5Ц | 4×14-16.5 мм, сталь Q235 с цинкламельным покрытием | 4 | 14,0 мм | 16,5 мм | сталь Q235 | 160,0 мм | 90,0 мм | 0,117 |
| KADAMM КУ-П-4х4-7 | 4×4-7 мм, нержавеющая сталь AISI 304 | 4 | 4,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 150,0 мм | 80,0 мм | 0,132 |
| KADAMM КУ-П-4х4-7Р2 | 4×4-7 мм, нержавеющая сталь AISI 304 | 4 | 4,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 160,0 мм | 90,0 мм | 0,148 |
| KADAMM КУ-П-4х4-7Р3 | 4×4-7 мм, нержавеющая сталь AISI 304 | 4 | 4,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 140,0 мм | 80,0 мм | 0,126 |
| KADAMM КУ-П-4х4-7Р4 | 4×4-7 мм, нержавеющая сталь AISI 304 | 4 | 4,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 150,0 мм | 80,0 мм | уточняйте у менеджера |
| KADAMM КУ-П-4х5-7 | 4×5-7 мм, нержавеющая сталь AISI 304 | 4 | 5,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 130,0 мм | 70,0 мм | 0,106 |
| KADAMM КУ-П-4х5-7.5 | 4×5-7.5 мм, нержавеющая сталь AISI 304 | 4 | 5,0 мм | 7,5 мм | нержавеющая сталь AISI 304 | 150 мм | 80,0 мм | 0,230 |
| KADAMM КУ-П-4х7 | 4×7 мм, нержавеющая сталь AISI 304 | 4 | — | — | нержавеющая сталь AISI 304 | 155,0 мм | 85,0 мм | 0,225 |
| KADAMM КУ-П-4х7-9 | 4×7-9 мм, нержавеющая сталь AISI 304 | 4 | 7,0 мм | 9,0 мм | нержавеющая сталь AISI 304 | 140,0 мм | 70,0 мм | 0,128 |
| KADAMM КУ-П-4х9-11 | 4×9-11 мм, нержавеющая сталь AISI 304 | 4 | 9,0 мм | 11,0 мм | нержавеющая сталь AISI 304 | 140,0 мм | 80,0 мм | 0,115 |
| KADAMM КУ-П-4х9-13 | 4×9-13 мм, нержавеющая сталь AISI 304 | 4 | 9,0 мм | 13,0 мм | нержавеющая сталь AISI 304 | 160,0 мм | 90,0 мм | 0,185 |
| KADAMM КУ-П-4х9-14 | 4×9-14 мм, нержавеющая сталь AISI 304 | 4 | 9,0 мм | 14,0 мм | нержавеющая сталь AISI 304 | — | — | 0,225 |
| KADAMM КУ-П-6х10-11 | 6×10-11 мм, нержавеющая сталь AISI 304 | 6 | — | — | нержавеющая сталь AISI 304 | 170,0 мм | 100,0 мм | 0,155 |
| KADAMM КУ-П-6х10-16.5Ц | 6×10-16.5 мм, сталь Q235 с цинкламельным покрытием | 6 | 10,0 мм | 16,5 мм | сталь Q235 | 195,0 мм | 120,0 мм | 0,231 |
| KADAMM КУ-П-6х15-24 | 6×15-24 мм, нержавеющая сталь AISI 304 | 6 | 15,0 мм | 24,0 мм | нержавеющая сталь AISI 304 | 230,0 мм | 160,0 мм | 0,340 |
| KADAMM КУ-П-6х4-7 | 6×4-7 мм, нержавеющая сталь AISI 304 | 6 | 4,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 170,0 мм | 100,0 мм | 0,165 |
| KADAMM КУ-П-6х4-7Р2 | 6×4-7 мм, нержавеющая сталь AISI 304 | 6 | 4,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 160,0 мм | 100,0 мм | 0,144 |
| KADAMM КУ-П-6х4-7Р3 | 6×4-7 мм, нержавеющая сталь AISI 304 | 6 | 4,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 160,0 мм | 100,0 мм | уточняйте у менеджера |
| KADAMM КУ-П-6х4-8 | 6×4-8 мм, нержавеющая сталь AISI 304 | 6 | 4,0 мм | 8,0 мм | нержавеющая сталь AISI 304 | 170,0 мм | 100,0 мм | 0,135 |
| KADAMM КУ-П-6х7-9 | 6×7-9 мм, нержавеющая сталь AISI 304 | 6 | 7,0 мм | 9,0 мм | нержавеющая сталь AISI 304 | 160,0 мм | 90,0 мм | 0,145 |
| KADAMM КУ-П-6х7П | 6×7 мм, нержавеющая сталь AISI 304 | 6 | — | — | нержавеющая сталь AISI 304 | 190,0 мм | 120,0 мм | 0,247 |
| KADAMM КУ-П-6х9-11 | 6×9-11 мм, нержавеющая сталь AISI 304 | 6 | 9,0 мм | 11,0 мм | нержавеющая сталь AISI 304 | 150,0 мм | 90,0 мм | 0,178 |
| KADAMM КУ-П-6х9-14 | 6×9-14 мм, нержавеющая сталь AISI 304 | 6 | 9,0 мм | 14,0 мм | нержавеющая сталь AISI 304 | 260,0 мм | 190,0 мм | 0,245 |
| KADAMM КУ-П-8х5-7 | 8×5-7 мм, нержавеющая сталь AISI 304 | 8 | 5,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 160,0 мм | 100,0 мм | 0,126 |
| KADAMM КУ-П-8х5-7.5 | 8×5-7.5 мм, нержавеющая сталь AISI 304 | 8 | 5,0 мм | 7,5 мм | нержавеющая сталь AISI 304 | 200 мм | 130,0 мм | 0,340 |
Вопросы по серии
Как выбрать исполнение KADAMM КУ-П-М?
По параметрам: число кабелей, диаметр кабеля, материал металлических частей и длина. Все исполнения — в таблице на этой странице; нужен другой размер — уточняйте у менеджера.
Из чего сделаны изделия KADAMM КУ-П-М?
Полипропилен (PP).
В каком диапазоне температур работает KADAMM КУ-П-М?
−40…+85 °C.
Есть ли документы на KADAMM КУ-П-М?
Техническое описание серии — в блоке документов этой страницы; сертификаты высылаем по запросу.
Другие серии раздела — каталог KADAMM.
Подбор KADAMM КУ-П-М под ваш объект
