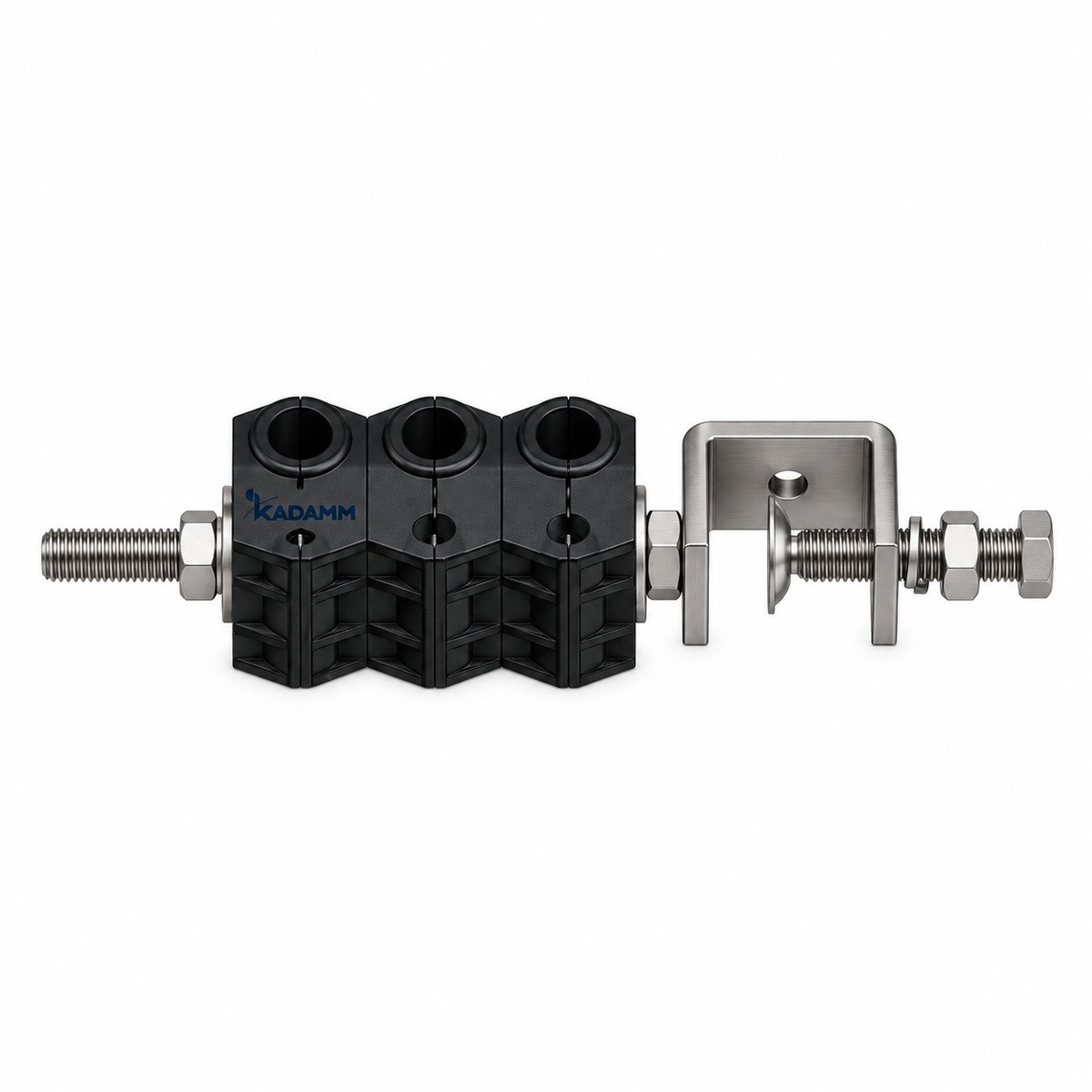

Крепёжные устройства кабеля проходные комбинированные (оптика + питание RRU) KADAMM КУ-П-К — на 2–16 мест, фидеры 1/2–7/8", кабели Ø4–29 мм. 54 исполнения в таблице.
чёрный
Цвет держателя
−40…+85 °C
Рабочая температура
двукратный вес кабеля
Механическая прочность
≥720 ч, по ISO4892.3-1994
Стойкость к УФ-излучению
54
Исполнений
О серии
Крепёжные устройства кабеля проходные комбинированные (оптика + питание RRU) KADAMM КУ-П-К — собирают несколько кабелей в аккуратную трассу на уголке, трубе или профиле: фидеры, оптику и кабели питания выносных радиомодулей.
Материал — полиоксиметилен (POM) / полипропилен (PP) (по исполнению). Рабочая температура — −40…+85 °C. Стойкость к ультрафиолету — ≥720 ч, по ISO4892.3-1994: изделие рассчитано на открытую установку. Механическая прочность — двукратный вес кабеля.
Исполнения серии различаются: число кабелей, кабель 1: диаметр, кабель 2: диаметр и материал металлических частей. Подберите строку таблицы по этим параметрам и называйте в заявке артикул исполнения.
На что смотреть при подборе
Подбор по таблицеИсполнение KADAMM КУ-П-К выбирают по параметрам: число кабелей, кабель 1: диаметр, кабель 2: диаметр и материал металлических частей.
Материал: полиоксиметилен (POM) / полипропилен (PP) (по исполнению)Пластик не проводит ток и легче металла; для улицы смотрите стойкость к ультрафиолету.
Температура −40…+85 °CДиапазон, в котором изделие сохраняет прочность и не теряет свойства.
Стойкость к УФПластик не теряет прочность на солнце: ≥720 ч, по ISO4892.3-1994.
ПрочностьНормирована: двукратный вес кабеля.
Технические характеристики
| Параметр | Значение |
|---|---|
| Цвет держателя | чёрный |
| Цвет металла | натуральный (у части исполнений) |
| Материал держателя (блока) | полиоксиметилен (POM) / полипропилен (PP) (по исполнению) |
| Материал уплотнителя | EPDM / EPDM, серый (по исполнению) |
| Цвет уплотнителя | серый, чёрный / чёрный (по исполнению) |
| Крепление | крепёж M6 / крепёж M8 (по исполнению) |
| Рабочая температура | −40…+85 °C |
| Механическая прочность | двукратный вес кабеля |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 |
| Высота | по исполнению |
| Ширина | по исполнению |
| Масса брутто, кг | по исполнению |
Исполнения
| Артикул | Исполнение | Число кабелей | Кабель 1: диаметр, мин. | Кабель 1: диаметр, макс. | Кабель 2: диаметр, мин. | Кабель 2: диаметр, макс. | Материал металлических частей | Длина | Длина шпильки |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КУ-П-1х21-23+1х16-17+1х4-7 | 1×21-23 мм + 1×16-17 мм + 1×4-7 мм, нержавеющая сталь AISI 304 | 3 | 21,0 мм | 23,0 мм | 16,0 мм | 17,0 мм | нержавеющая сталь AISI 304 | 200,0 мм | 130,0 мм |
| KADAMM КУ-П-1х4-8+1х11-22ЦЛ | 1×4-8 мм + 1×11-22 мм, сталь Q235 с цинкламельным покрытием | 2 | 4,0 мм | 8,0 мм | 11,0 мм | 22,0 мм | сталь Q235 | 150,0 мм | 80,0 мм |
| KADAMM КУ-П-1х4-8+1х15-22Ц | 1×4-8 мм + 1×15-22 мм, сталь Q235 с цинкламельным покрытием | 2 | 4,0 мм | 8,0 мм | 15,0 мм | — | сталь Q235 | 160,0 мм | 90,0 мм |
| KADAMM КУ-П-1х4-8+1х17-19 | 1×4-8 мм + 1×17-19 мм, нержавеющая сталь AISI 304 | 2 | 4,0 мм | 8,0 мм | 17,0 мм | 19,0 мм | нержавеющая сталь AISI 304 | 150,0 мм | 80,0 мм |
| KADAMM КУ-П-1х4-8+1х22-29 | 1×4-8 мм + 1×22-29 мм, нержавеющая сталь AISI 304 | 2 | 4,0 мм | 8,0 мм | 22,0 мм | 29,0 мм | нержавеющая сталь AISI 304 | 160,0 мм | 90,0 мм |
| KADAMM КУ-П-1х4-8+1х27-29 | 1×4-8 мм + 1×27-29 мм, нержавеющая сталь AISI 304 | 2 | 4,0 мм | 8,0 мм | 27,0 мм | — | нержавеющая сталь AISI 304 | 150,0 мм | 80,0 мм |
| KADAMM КУ-П-1х5-7+1х15-17 | 1×5-7 мм + 1×15-17 мм, нержавеющая сталь AISI 304 | 2 | 5,0 мм | 7,0 мм | 15,0 мм | 17,0 мм | нержавеющая сталь AISI 304 | 140,0 мм | 70,0 мм |
| KADAMM КУ-П-1х5-8+1х10-11 | 1×5-8 мм + 1×10-11 мм, нержавеющая сталь AISI 304 | 2 | 5,0 мм | 8,0 мм | — | — | нержавеющая сталь AISI 304 | 160,0 мм | 90,0 мм |
| KADAMM КУ-П-1х5-8+1х16-17 | 1×5-8 мм + 1×16-17 мм, нержавеющая сталь AISI 304 | 2 | 5,0 мм | 8,0 мм | 16,0 мм | 17,0 мм | нержавеющая сталь AISI 304 | 160,0 мм | 90,0 мм |
| KADAMM КУ-П-1х7/8+1х4-7 | 1×7/8" + 1×4-7 мм, нержавеющая сталь AISI 304 | 2 | 27,0 мм | 28,0 мм | 4,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 190,0 мм | 120,0 мм |
| KADAMM КУ-П-2х11-23+2х4-7 | 2×11-23 мм + 2×4-7 мм, нержавеющая сталь AISI 304 | 4 | 11,0 мм | 23,0 мм | 4,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 190,0 мм | 120,0 мм |
| KADAMM КУ-П-2х11-23+4х4-7 | 2×11-23 мм + 4×4-7 мм, нержавеющая сталь AISI 304 | 6 | 11,0 мм | 23,0 мм | 4,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 210,0 мм | 140,0 мм |
| KADAMM КУ-П-2х21+1х7-11 | 2×21 мм + 1×7-11 мм, нержавеющая сталь AISI 304 | 3 | — | — | 7,0 мм | 11,0 мм | нержавеющая сталь AISI 304 | 240,0 мм | 170,0 мм |
| KADAMM КУ-П-2х25-26+12х5+2х7 | 2×25-26 мм + 12×5 мм + 2×7 мм, нержавеющая сталь AISI 304 | 16 | 25,0 мм | 26,0 мм | — | — | нержавеющая сталь AISI 304 | 260,0 мм | 190,0 мм |
| KADAMM КУ-П-2х4-7+2х15-25 | 2×4-7 мм + 2×15-25 мм, нержавеющая сталь AISI 304 | 4 | 4,0 мм | 7,0 мм | 15,0 мм | 25,0 мм | нержавеющая сталь AISI 304 | 170,0 мм | 100,0 мм |
| KADAMM КУ-П-2х4-7+2х9-14 | 2×4-7 мм + 2×9-14 мм, нержавеющая сталь AISI 304 | 4 | 4,0 мм | 7,0 мм | 9,0 мм | 14,0 мм | нержавеющая сталь AISI 304 | 180,0 мм | 110,0 мм |
| KADAMM КУ-П-2х4.5-7+2х10-15Ц | 2×4.5-7 мм + 2×10-15 мм, сталь Q235 с цинкламельным покрытием | 4 | 4,5 мм | 7,0 мм | 10,0 мм | 15,0 мм | сталь Q235 | 160,0 мм | 90,0 мм |
| KADAMM КУ-П-2х4.5-7+2х22-29Ц | 2×4.5-7 мм + 2×22-29 мм, сталь Q235 с цинкламельным покрытием | 4 | 4,5 мм | 7,0 мм | 22,0 мм | 29,0 мм | сталь Q235 | 210,0 мм | 140,0 мм |
| KADAMM КУ-П-2х4.6-8+2х12.3-13 | 2×4.6-8 мм + 2×12.3-13 мм, нержавеющая сталь AISI 304 | 4 | 4,6 мм | 8,0 мм | 12,3 мм | 13,0 мм | нержавеющая сталь AISI 304 | 160,0 мм | 90,0 мм |
| KADAMM КУ-П-2х4.6-8+2х9-12.3 | 2×4.6-8 мм + 2×9-12.3 мм, нержавеющая сталь AISI 304 | 4 | 4,6 мм | 8,0 мм | 9,0 мм | 12,3 мм | нержавеющая сталь AISI 304 | 160,0 мм | 90,0 мм |
| KADAMM КУ-П-2х5-8+1х10-11 | 2×5-8 мм + 1×10-11 мм, нержавеющая сталь AISI 304 | 3 | 5,0 мм | 8,0 мм | — | — | нержавеющая сталь AISI 304 | 180,0 мм | 110,0 мм |
| KADAMM КУ-П-2х7/8+1х1/2 | 2×7/8" + 1×1/2", нержавеющая сталь AISI 304 | 3 | 27,0 мм | 28,0 мм | 16,0 мм | 17,0 мм | нержавеющая сталь AISI 304 | 230,0 мм | 160,0 мм |
| KADAMM КУ-П-3х13-20+9х4.5-5.5 | 3×13-20 мм + 9×4.5-5.5 мм, нержавеющая сталь AISI 304 | 12 | 13,0 мм | 20,0 мм | 4,5 мм | 5,5 мм | нержавеющая сталь AISI 304 | 190,0 мм | 120,0 мм |
| KADAMM КУ-П-3х17-20+3х7-9 | 3×17-20 мм + 3×7-9 мм, нержавеющая сталь AISI 304 | 6 | 17,0 мм | 20,0 мм | 7,0 мм | 9,0 мм | нержавеющая сталь AISI 304 | 190,0 мм | 120,0 мм |
| KADAMM КУ-П-3х4-7+1х9-14 | 3×4-7 мм + 1×9-14 мм, нержавеющая сталь AISI 304 | 4 | 4,0 мм | 7,0 мм | 9,0 мм | 14,0 мм | нержавеющая сталь AISI 304 | 160,0 мм | 90,0 мм |
| KADAMM КУ-П-3х4-7+3х13-18 | 3×4-7 мм + 3×13-18 мм, нержавеющая сталь AISI 304 | 6 | 4,0 мм | 7,0 мм | 13,0 мм | 18,0 мм | нержавеющая сталь AISI 304 | 190,0 мм | 120,0 мм |
| KADAMM КУ-П-3х4-7+3х13-18Ц | 3×4-7 мм + 3×13-18 мм, сталь Q235 с цинкламельным покрытием | 6 | 4,0 мм | 7,0 мм | 13,0 мм | 18,0 мм | сталь Q235 | 190,0 мм | 120,0 мм |
| KADAMM КУ-П-3х4-7+3х16-22 | 3×4-7 мм + 3×16-22 мм, нержавеющая сталь AISI 304 | 6 | 4,0 мм | 7,0 мм | 16,0 мм | 22,0 мм | нержавеющая сталь AISI 304 | 230,0 мм | 160,0 мм |
| KADAMM КУ-П-3х4-7+3х9-14 | 3×4-7 мм + 3×9-14 мм, нержавеющая сталь AISI 304 | 6 | 4,0 мм | 7,0 мм | 9,0 мм | 14,0 мм | нержавеющая сталь AISI 304 | 190,0 мм | 120,0 мм |
| KADAMM КУ-П-3х4-7+3х9-14Б | 3×4-7 мм + 3×9-14 мм, нержавеющая сталь AISI 304 | 6 | 4,0 мм | 7,0 мм | 9,0 мм | 14,0 мм | нержавеющая сталь AISI 304 | — | 120,0 мм |
| KADAMM КУ-П-3х4-7+3х9-14П | 3×4-7 мм + 3×9-14 мм, нержавеющая сталь AISI 304 | 6 | 4,0 мм | 7,0 мм | 9,0 мм | 14,0 мм | нержавеющая сталь AISI 304 | 180,0 мм | 110,0 мм |
| KADAMM КУ-П-3х4-7+3х9-14ПР2 | 3×4-7 мм + 3×9-14 мм, нержавеющая сталь AISI 304 | 6 | 4,0 мм | 7,0 мм | 9,0 мм | 14,0 мм | нержавеющая сталь AISI 304 | 190,0 мм | 120,0 мм |
| KADAMM КУ-П-3х4-8+3х11-22ЦЛ | 3×4-8 мм + 3×11-22 мм, сталь Q235 с цинкламельным покрытием | 6 | 4,0 мм | 8,0 мм | 11,0 мм | 22,0 мм | сталь Q235 | 230,0 мм | 160,0 мм |
| KADAMM КУ-П-3х4-8+3х15-22Ц | 3×4-8 мм + 3×15-22 мм, сталь Q235 с цинкламельным покрытием | 6 | 4,0 мм | 8,0 мм | 15,0 мм | 22,0 мм | сталь Q235 | 230,0 мм | 160,0 мм |
| KADAMM КУ-П-3х4.5-7+3х10-15 | 3×4.5-7 мм + 3×10-15 мм, нержавеющая сталь AISI 304 | 6 | 4,5 мм | 7,0 мм | 10,0 мм | 15,0 мм | нержавеющая сталь AISI 304 | 220,0 мм | 150,0 мм |
| KADAMM КУ-П-3х4.5-7+3х10-15Ц | 3×4.5-7 мм + 3×10-15 мм, сталь Q235 с цинкламельным покрытием | 6 | 4,5 мм | 7,0 мм | 10,0 мм | 15,0 мм | сталь Q235 | 190,0 мм | 120,0 мм |
| KADAMM КУ-П-3х4.5-7+3х9-14Ц | 3×4.5-7 мм + 3×9-14 мм, сталь Q235 с цинкламельным покрытием | 6 | 4,5 мм | 7,0 мм | 9,0 мм | — | сталь Q235 | 190,0 мм | 120,0 мм |
| KADAMM КУ-П-3х4.6-8+3х12.3-13 | 3×4.6-8 мм + 3×12.3-13 мм, нержавеющая сталь AISI 304 | 6 | 4,6 мм | 8,0 мм | 12,3 мм | 13,0 мм | нержавеющая сталь AISI 304 | 180,0 мм | 110,0 мм |
| KADAMM КУ-П-3х4.6-8+3х9-12.3 | 3×4.6-8 мм + 3×9-12.3 мм, нержавеющая сталь AISI 304 | 6 | 4,6 мм | 8 мм | 9 мм | 12,3 мм | нержавеющая сталь AISI 304 | 180,0 мм | 110,0 мм |
| KADAMM КУ-П-3х4.8+3х9-14 | 3×4.8 мм + 3×9-14 мм, нержавеющая сталь AISI 304 | 6 | — | — | 9,0 мм | — | нержавеющая сталь AISI 304 | 190,0 мм | 120,0 мм |
| KADAMM КУ-П-3х7+3х9-14 | 3×7 мм + 3×9-14 мм, нержавеющая сталь AISI 304 | 6 | — | — | 9,0 мм | 14,0 мм | нержавеющая сталь AISI 304 | 190,0 мм | 120,0 мм |
| KADAMM КУ-П-3х7+3х9-14П | 3×7 мм + 3×9-14 мм, нержавеющая сталь AISI 304 | 6 | — | — | 9,0 мм | 14,0 мм | нержавеющая сталь AISI 304 | 190,0 мм | 120,0 мм |
| KADAMM КУ-П-3х7+3х9-14Р2 | 3×7 мм + 3×9-14 мм, нержавеющая сталь AISI 304 | 6 | — | — | 9,0 мм | 14,0 мм | нержавеющая сталь AISI 304 | 150,0 мм | 120,0 мм |
| KADAMM КУ-П-4х13-14+3х4-7+1х9-13 | 4×13-14 мм + 3×4-7 мм + 1×9-13 мм, нержавеющая сталь AISI 304 | 8 | 13,0 мм | 14,0 мм | 4,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 210,0 мм | 130,0 мм |
| KADAMM КУ-П-4х18-19+4х4-7 | 4×18-19 мм + 4×4-7 мм, нержавеющая сталь AISI 304 | 8 | 18,0 мм | 19,0 мм | 4,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 240,0 мм | 170,0 мм |
| KADAMM КУ-П-4х4-7+2х18-19 | 4×4-7 мм + 2×18-19 мм, нержавеющая сталь AISI 304 | 6 | 4,0 мм | 7,0 мм | 18,0 мм | 19,0 мм | нержавеющая сталь AISI 304 | 170,0 мм | 100,0 мм |
| KADAMM КУ-П-4х9-11+6х4-7 | 4×9-11 мм + 6×4-7 мм, нержавеющая сталь AISI 304 | 10 | 9,0 мм | 11,0 мм | 4,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 220 мм | 150,0 мм |
| KADAMM КУ-П-4х9-11+6х4-7Р2 | 4×9-11 мм + 6×4-7 мм, нержавеющая сталь AISI 304 | 10 | 9,0 мм | 14,0 мм | 4,0 мм | 7,0 мм | нержавеющая сталь AISI 304 | 220 мм | 150,0 мм |
| KADAMM КУ-П-6х4-7+3х12-17 | 6×4-7 мм + 3×12-17 мм, нержавеющая сталь AISI 304 | 9 | 4,0 мм | 7,0 мм | 12,0 мм | 17,0 мм | нержавеющая сталь AISI 304 | 230,0 мм | 160,0 мм |
| KADAMM КУ-П-6х4-7+3х9-14 | 6×4-7 мм + 3×9-14 мм, нержавеющая сталь AISI 304 | 9 | 4,0 мм | 7,0 мм | 9,0 мм | 14,0 мм | нержавеющая сталь AISI 304 | 190,0 мм | 120,0 мм |
| KADAMM КУ-П-6х4-7+3х9-14ПВ | 6×4-7 мм + 3×9-14 мм, нержавеющая сталь AISI 304 | 9 | 4,0 мм | 7,0 мм | 9,0 мм | 14,0 мм | нержавеющая сталь AISI 304 | 160,0 мм | 160,0 мм |
| KADAMM КУ-П-6х4-7+6х9-14 | 6×4-7 мм + 6×9-14 мм, нержавеющая сталь AISI 304 | 12 | 4,0 мм | 7,0 мм | 9,0 мм | 14,0 мм | нержавеющая сталь AISI 304 | 260,0 мм | 170,0 мм |
| KADAMM КУ-П-6х4-7+6х9-14П | 6×4-7 мм + 6×9-14 мм, нержавеющая сталь AISI 304 | 12 | 4,0 мм | 7,0 мм | 9,0 мм | 14,0 мм | нержавеющая сталь AISI 304 | 250,0 мм | 180,0 мм |
| KADAMM КУ-П-6х4.8+6х13 | 6×4.8 мм + 6×13 мм, нержавеющая сталь AISI 304 | 12 | — | — | — | — | нержавеющая сталь AISI 304 | 190,0 мм | 120,0 мм |
Вопросы по серии
Как выбрать исполнение KADAMM КУ-П-К?
По параметрам: число кабелей, кабель 1: диаметр, кабель 2: диаметр и материал металлических частей. Все исполнения — в таблице на этой странице; нужен другой размер — уточняйте у менеджера.
Из чего сделаны изделия KADAMM КУ-П-К?
Полиоксиметилен (POM) / полипропилен (PP) (по исполнению).
В каком диапазоне температур работает KADAMM КУ-П-К?
−40…+85 °C.
Есть ли документы на KADAMM КУ-П-К?
Техническое описание серии — в блоке документов этой страницы; сертификаты высылаем по запросу.
