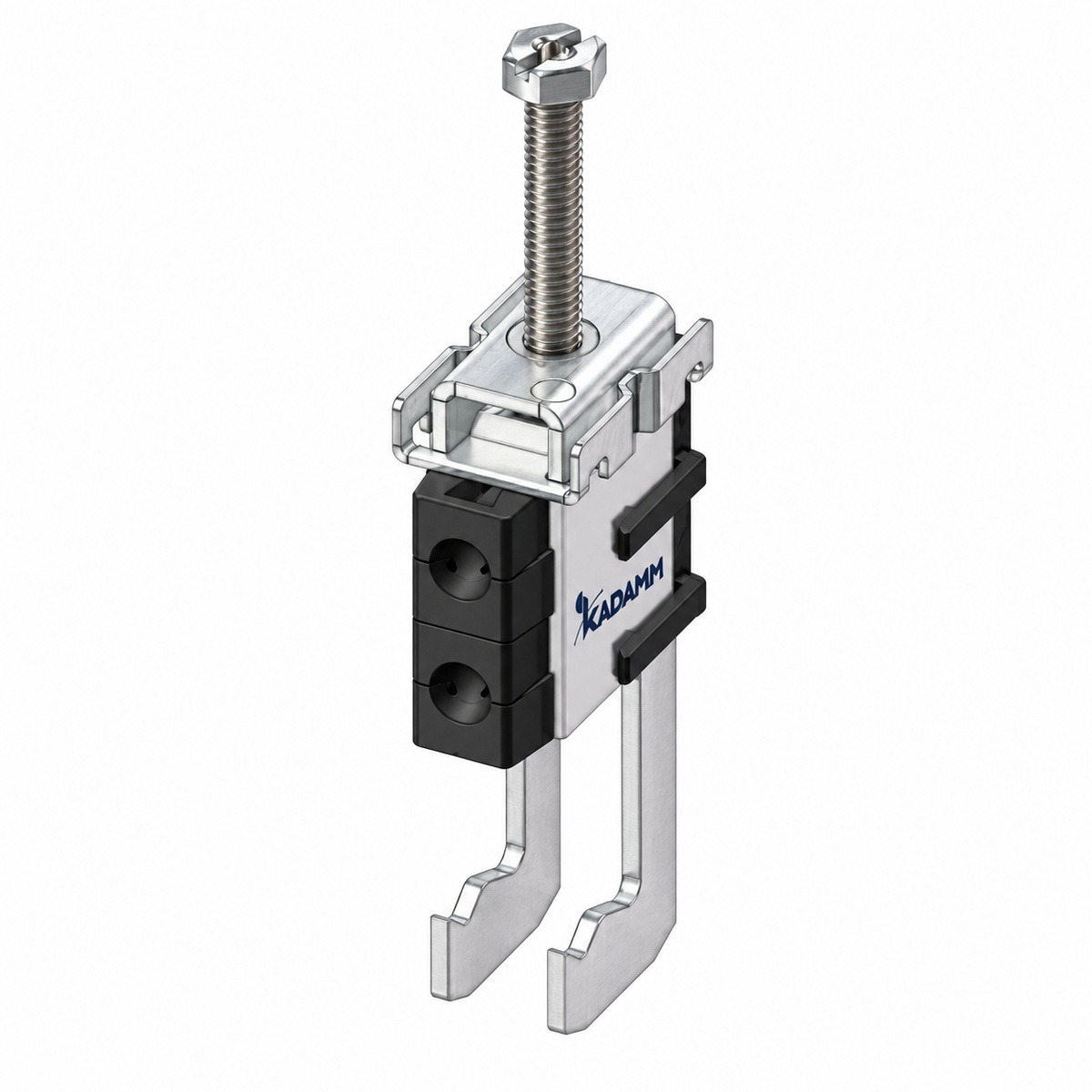

Крепёжные устройства кабеля на уголок (крюковые), тип М для кабелей оптики и питания KADAMM КУ-КМ-М — на 1–12 мест, кабели Ø4–34 мм. 29 исполнений в таблице.
О серии
Крепёжные устройства кабеля на уголок (крюковые), тип М для кабелей оптики и питания KADAMM КУ-КМ-М — собирают несколько кабелей в аккуратную трассу на уголке, трубе или профиле: фидеры, оптику и кабели питания выносных радиомодулей.
Материал — нержавеющая сталь AISI 304. Рабочая температура — −40…+85 °C. Стойкость к ультрафиолету — ≥720 ч, по ISO4892.3-1994: изделие рассчитано на открытую установку. Механическая прочность — двукратный вес кабеля.
Исполнения серии различаются: число кабелей, диаметр кабеля и длина. Подберите строку таблицы по этим параметрам и называйте в заявке артикул исполнения.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал металлических частей | нержавеющая сталь AISI 304 |
| Цвет держателя | чёрный |
| Материал держателя (блока) | полиамид PA6 (у части исполнений) |
| Рабочая температура | −40…+85 °C |
| Механическая прочность | двукратный вес кабеля |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 |
| Вибростойкость | ≥6 ч, по IEC 60068-2-6-2007 |
| Высота | по исполнению |
| Ширина | 41,5 мм / 45,0 мм (по исполнению) |
Исполнения
| Артикул | Исполнение | Число кабелей | Диаметр кабеля, мин. | Диаметр кабеля, макс. | Длина | Масса брутто, кг |
|---|---|---|---|---|---|---|
| KADAMM КУ-КМ-10х10-11 | 10×10-11 мм | 10 | 10,0 мм | 11,0 мм | 44,5 мм | 0,190 |
| KADAMM КУ-КМ-10х11-21 | 10×11-21 мм | 10 | 11,0 мм | 21,0 мм | 56,7 мм | 0,345 |
| KADAMM КУ-КМ-10х4.5-7 | 10×4.5-7 мм | 10 | 4,5 мм | 7,0 мм | 33,0 мм | 0,143 |
| KADAMM КУ-КМ-12х10-11 | 12×10-11 мм | 12 | 10,0 мм | 11,0 мм | 44,5 мм | 0,208 |
| KADAMM КУ-КМ-12х11-21 | 12×11-21 мм | 12 | 11,0 мм | 21,0 мм | 56,7 мм | 0,395 |
| KADAMM КУ-КМ-12х4.5-7 | 12×4.5-7 мм | 12 | 4,5 мм | 7,0 мм | 33,0 мм | 0,167 |
| KADAMM КУ-КМ-1х10-11 | 1×10-11 мм | 1 | 10,0 мм | 11,0 мм | 22,5 мм | 0,055 |
| KADAMM КУ-КМ-1х4-12 | 1×4-12 мм | 1 | 4,0 мм | 12,0 мм | 22,5 мм | 0,058 |
| KADAMM КУ-КМ-2х10-11 | 2×10-11 мм | 2 | 10,0 мм | 11,0 мм | 33,0 мм | 0,113 |
| KADAMM КУ-КМ-2х4-12 | 2×4-12 мм | 2 | 4,0 мм | 12,0 мм | 22,5 мм | 0,081 |
| KADAMM КУ-КМ-2х4.5-7 | 2×4.5-7 мм | 2 | 4,5 мм | 7,0 мм | 33,0 мм | 0,082 |
| KADAMM КУ-КМ-2х5-7 | 2×5-7 мм | 2 | — | 7,0 мм | 22,5 мм | 0,073 |
| KADAMM КУ-КМ-2х9.5-10.5 | 2×9.5-10.5 мм | 2 | 9,5 мм | 10,5 мм | 22,5 мм | 0,065 |
| KADAMM КУ-КМ-3х10-11 | 3×10-11 мм | 3 | 10,0 мм | 11,0 мм | 33,0 мм | 0,146 |
| KADAMM КУ-КМ-3х12-22 | 3×12-22 мм | 3 | 12,0 мм | 22,0 мм | 33,0 мм | 0,158 |
| KADAMM КУ-КМ-3х13-14 | 3×13-14 мм | 3 | 13,0 мм | 14,0 мм | 33,0 мм | 0,146 |
| KADAMM КУ-КМ-3х22-34 | 3×22-34 мм | 3 | 22,0 мм | 34,0 мм | 44,5 мм | 0,285 |
| KADAMM КУ-КМ-3х4-12 | 3×4-12 мм | 3 | 4,0 мм | 12,0 мм | 22,5 мм | 0,105 |
| KADAMM КУ-КМ-3х9.5-10.5 | 3×9.5-10.5 мм | 3 | 9,5 мм | 10,5 мм | 22,5 мм | 0,081 |
| KADAMM КУ-КМ-4х10-11 | 4×10-11 мм | 4 | 10,0 мм | 11,0 мм | 44,5 мм | 0,117 |
| KADAMM КУ-КМ-4х10-22 | 4×10-22 мм | 4 | 10,0 мм | 22,0 мм | 56,7 мм | 0,182 |
| KADAMM КУ-КМ-4х4-12 | 4×4-12 мм | 4 | 4,0 мм | 12,0 мм | 22,5 мм | 0,127 |
| KADAMM КУ-КМ-4х4.5-7 | 4×4.5-7 мм | 4 | 4,5 мм | 7,0 мм | 33,0 мм | 0,091 |
| KADAMM КУ-КМ-4х5-7 | 4×5-7 мм | 4 | — | 7,0 мм | 22,5 мм | 0,098 |
| KADAMM КУ-КМ-6х10-11 | 6×10-11 мм | 6 | 10,0 мм | 11,0 мм | 44,5 мм | 0,143 |
| KADAMM КУ-КМ-6х4.5-7 | 6×4.5-7 мм | 6 | 4,5 мм | 7,0 мм | 33,0 мм | 0,113 |
| KADAMM КУ-КМ-8х10-11 | 8×10-11 мм | 8 | 10,0 мм | 11,0 мм | 44,5 мм | 0,195 |
| KADAMM КУ-КМ-8х10-22 | 8×10-22 мм | 8 | 10,0 мм | 22,0 мм | 56,7 мм | 0,293 |
| KADAMM КУ-КМ-8х4.5-7 | 8×4.5-7 мм | 8 | 4,5 мм | 7,0 мм | 33,0 мм | 0,125 |
Вопросы по серии
По параметрам: число кабелей, диаметр кабеля и длина. Все исполнения — в таблице на этой странице; нужен другой размер — уточняйте у менеджера.
Нержавеющая сталь AISI 304.
−40…+85 °C.
Техническое описание серии — в блоке документов этой страницы; сертификаты высылаем по запросу.
