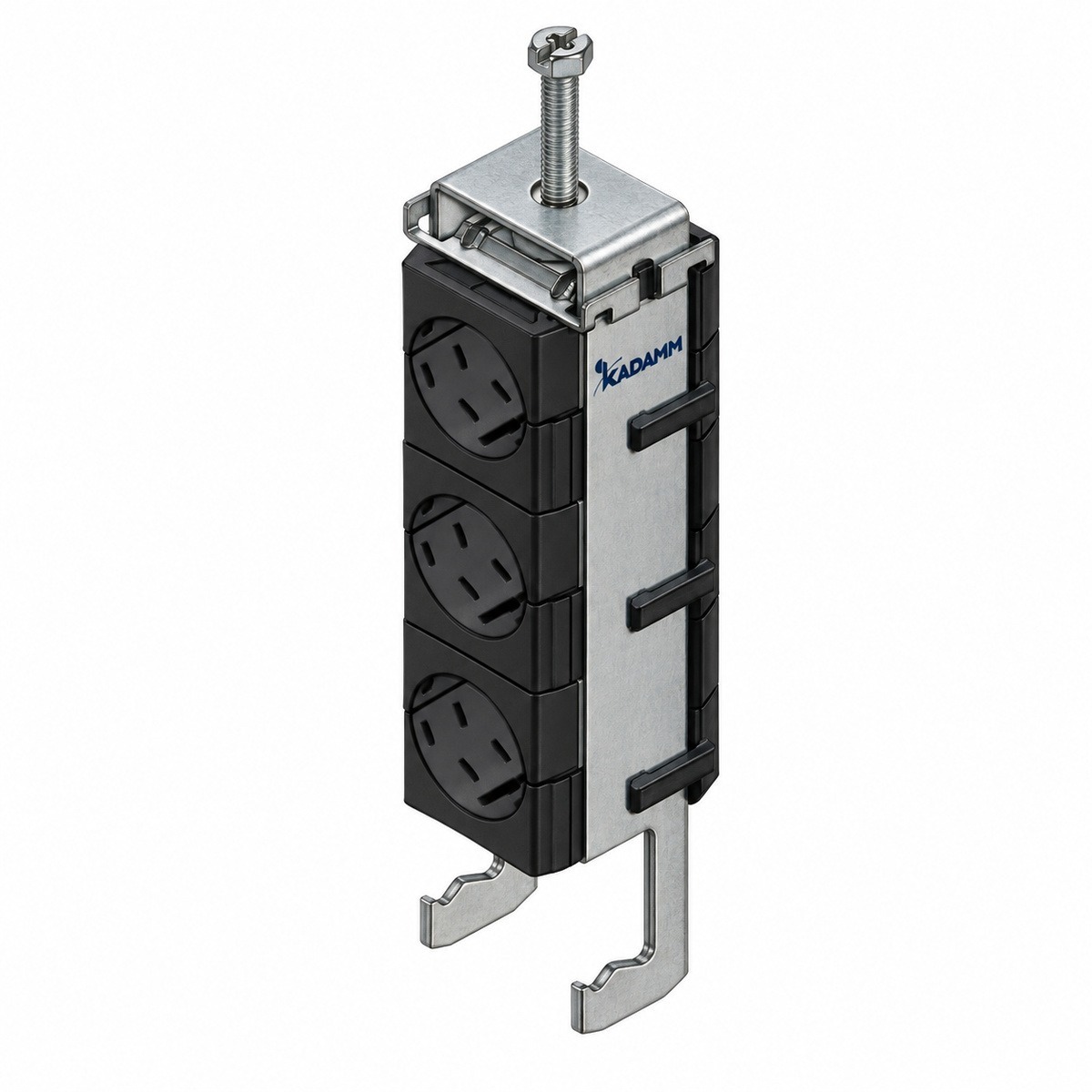

Крепёжные устройства кабеля на уголок (крюковые), тип М для фидера KADAMM КУ-КМ — на 1–12 мест, фидеры 1/2–1-5/8". 23 исполнения в таблице.
О серии
Крепёжные устройства кабеля на уголок (крюковые), тип М для фидера KADAMM КУ-КМ — собирают несколько кабелей в аккуратную трассу на уголке, трубе или профиле: фидеры, оптику и кабели питания выносных радиомодулей.
Материал — нержавеющая сталь AISI 304. Рабочая температура — −40…+85 °C. Стойкость к ультрафиолету — ≥720 ч, по ISO 4892.3-1994 / ≥720 ч, по ISO4892.3-1994 (по исполнению): изделие рассчитано на открытую установку. Механическая прочность — двукратный вес кабеля.
Исполнения серии различаются: число кабелей, диаметр кабеля и длина. Подберите строку таблицы по этим параметрам и называйте в заявке артикул исполнения.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал металлических частей | нержавеющая сталь AISI 304 |
| Материал держателя (блока) | полиамид PA6 |
| Цвет держателя | чёрный |
| Рабочая температура | −40…+85 °C |
| Механическая прочность | двукратный вес кабеля |
| Вибростойкость | ≥6 ч, по IEC 60068-2-6-2007 |
| Стойкость к УФ-излучению | ≥720 ч, по ISO 4892.3-1994 / ≥720 ч, по ISO4892.3-1994 (по исполнению) |
| Высота | по исполнению |
| Ширина | 41,5 мм / 45,0 мм (по исполнению) |
Исполнения
| Артикул | Исполнение | Число кабелей | Диаметр кабеля, мин. | Диаметр кабеля, макс. | Длина | Масса брутто, кг |
|---|---|---|---|---|---|---|
| KADAMM КУ-КМ-12х1/2 | 12×1/2" | 12 | 15,0 мм | 17,0 мм | 56,7 мм | 0,272 |
| KADAMM КУ-КМ-12х1/2С | 12×1/2" суперфлекс | 12 | — | — | 56,7 мм | 0,258 |
| KADAMM КУ-КМ-1х1.5/8 | 1×1-5/8" | 1 | 48,0 мм | 50,0 мм | 68,0 мм | 0,183 |
| KADAMM КУ-КМ-1х1/2 | 1×1/2" | 1 | 15,0 мм | 17,0 мм | 33,0 мм | 0,075 |
| KADAMM КУ-КМ-1х7/8 | 1×7/8" | 1 | 26,0 мм | 28,0 мм | 44,5 мм | 0,102 |
| KADAMM КУ-КМ-2х1/2 | 2×1/2" | 2 | 15,0 мм | 17,0 мм | 33,0 мм | 0,107 |
| KADAMM КУ-КМ-2х1/2С | 2×1/2" суперфлекс | 2 | 13,0 мм | 14,0 мм | 33,0 мм | 0,113 |
| KADAMM КУ-КМ-2х7/8 | 2×7/8" | 2 | 26,0 мм | 28,0 мм | 44,5 мм | 0,151 |
| KADAMM КУ-КМ-3х1/2 | 3×1/2" | 3 | — | — | 33,0 мм | 0,139 |
| KADAMM КУ-КМ-3х7/8 | 3×7/8" | 3 | 26,0 мм | 28,0 мм | 44,5 мм | 0,203 |
| KADAMM КУ-КМ-4х1/2 | 4×1/2" | 4 | 15,0 мм | 17,0 мм | 56,7 мм | 0,157 |
| KADAMM КУ-КМ-4х1/2Р2 | 4×1/2" | 4 | — | — | 33,0 мм | 0,174 |
| KADAMM КУ-КМ-4х1/2С | 4×1/2" суперфлекс | 4 | 13,0 мм | 14,0 мм | 33,0 мм | 0,174 |
| KADAMM КУ-КМ-4х7/8 | 4×7/8" | 2 | 26,0 мм | 28,0 мм | 44,5 мм | 0,256 |
| KADAMM КУ-КМ-5х1/2 | 5×1/2" | 5 | 15,0 мм | 17,0 мм | 33,0 мм | 0,194 |
| KADAMM КУ-КМ-5х1/2С | 5×1/2" суперфлекс | 5 | 13,0 мм | 14,0 мм | 33,0 мм | 0,210 |
| KADAMM КУ-КМ-5х7/8 | 5×7/8" | 5 | 26,0 мм | 28,0 мм | 44,5 мм | 0,282 |
| KADAMM КУ-КМ-6х1/2 | 6×1/2" | 6 | 15,0 мм | 17,0 мм | 56,7 мм | 0,199 |
| KADAMM КУ-КМ-6х1/2С | 6×1/2" суперфлекс | 6 | 13,0 мм | 14,0 мм | 56,7 мм | 0,199 |
| KADAMM КУ-КМ-6х7/8 | 6×7/8" | 6 | 26,0 мм | 28,0 мм | 81,0 мм | 0,312 |
| KADAMM КУ-КМ-8х1/2 | 8×1/2" | 8 | 15,0 мм | 17,0 мм | 56,7 мм | 0,240 |
| KADAMM КУ-КМ-8х1/2С | 8×1/2" суперфлекс | 8 | 13,0 мм | 14,0 мм | 56,7 мм | 0,240 |
| KADAMM КУ-КМ-8х7/8 | 8×7/8" | 8 | 26,0 мм | 28,0 мм | 81,0 мм | 0,332 |
Вопросы по серии
По параметрам: число кабелей, диаметр кабеля и длина. Все исполнения — в таблице на этой странице; нужен другой размер — уточняйте у менеджера.
Нержавеющая сталь AISI 304.
−40…+85 °C.
Техническое описание серии — в блоке документов этой страницы; сертификаты высылаем по запросу.
