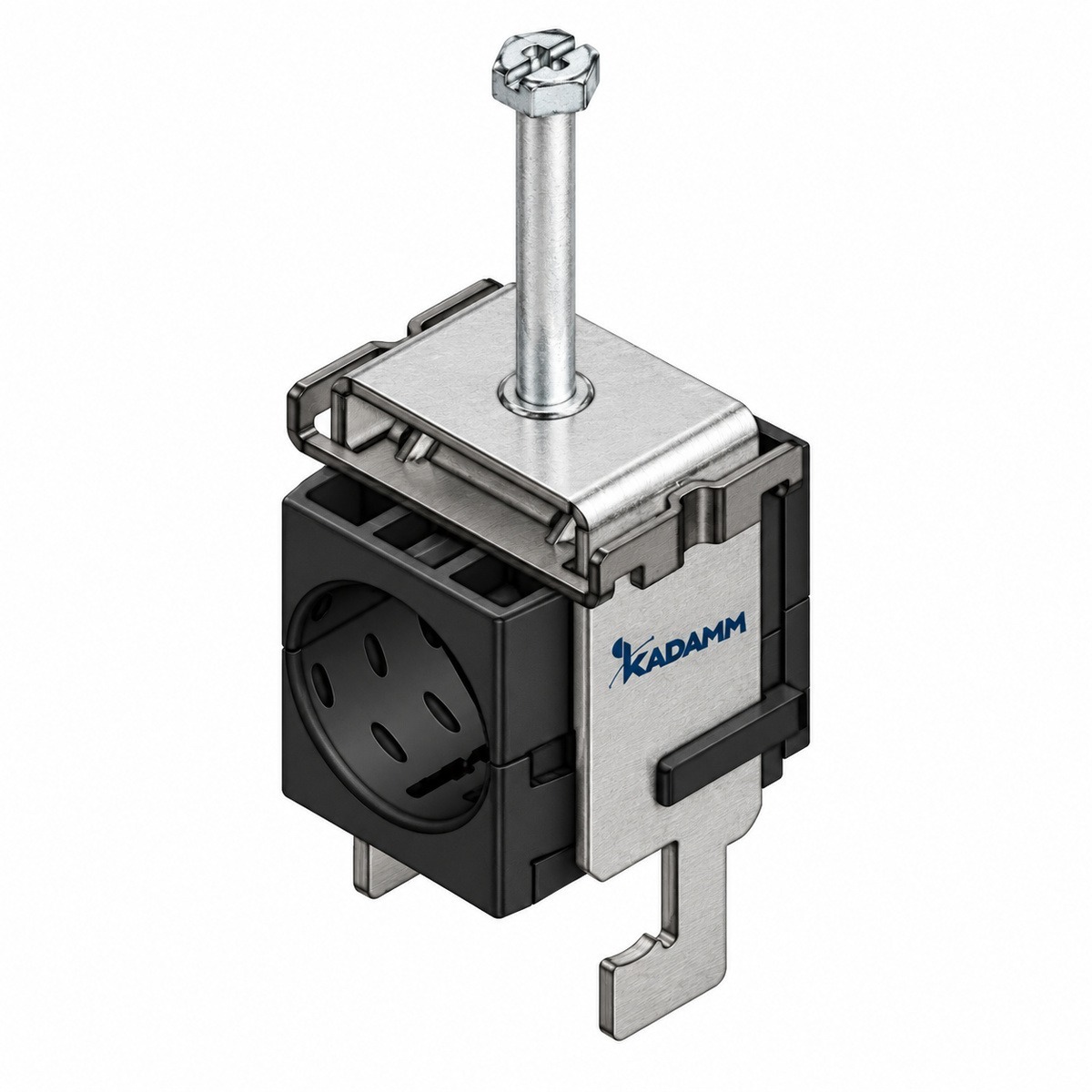

Крепёжные устройства кабеля на уголок (крюковые), тип Е KADAMM КУ-КЕ — на 1–9 мест, фидеры 7/8", кабели Ø4,5–46 мм. 17 исполнений в таблице.
О серии
Крепёжные устройства кабеля на уголок (крюковые), тип Е KADAMM КУ-КЕ — собирают несколько кабелей в аккуратную трассу на уголке, трубе или профиле: фидеры, оптику и кабели питания выносных радиомодулей.
Материал — нержавеющая сталь AISI 304. Рабочая температура — −40…+85 °C. Стойкость к ультрафиолету — ≥720 ч, по ISO4892.3-1994: изделие рассчитано на открытую установку. Механическая прочность — двукратный вес кабеля.
Исполнения серии различаются: число кабелей, диаметр кабеля, кабель 1: диаметр и кабель 2: диаметр. Подберите строку таблицы по этим параметрам и называйте в заявке артикул исполнения.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Материал металлических частей | нержавеющая сталь AISI 304 |
| Материал держателя (блока) | полиамид PA6 |
| Цвет держателя | чёрный |
| Рабочая температура | −40…+85 °C |
| Механическая прочность | двукратный вес кабеля |
| Стойкость к УФ-излучению | ≥720 ч, по ISO4892.3-1994 |
| Вибростойкость | ≥6 ч, по IEC 60068-2-6-2007 |
| Высота | по исполнению |
| Ширина | 41,5 мм / 45,0 мм (по исполнению) |
| Масса брутто, кг | по исполнению |
Исполнения
| Артикул | Исполнение | Число кабелей | Диаметр кабеля, мин. | Диаметр кабеля, макс. | Кабель 1: диаметр, мин. | Кабель 1: диаметр, макс. | Кабель 2: диаметр, мин. | Кабель 2: диаметр, макс. | Длина |
|---|---|---|---|---|---|---|---|---|---|
| KADAMM КУ-КЕ-1х11-34 | 1×11-34 мм | 1 | 11,0 мм | 34,0 мм | — | — | — | — | 44,5 мм |
| KADAMM КУ-КЕ-1х21-23 | 1×21-23 мм | 1 | 21,0 мм | 23,0 мм | — | — | — | — | 44,5 мм |
| KADAMM КУ-КЕ-1х30-32 | 1×30-32 мм | 1 | 30,0 мм | 32,0 мм | — | — | — | — | 56,7 мм |
| KADAMM КУ-КЕ-1х36-38 | 1×36-38 мм | 1 | 36,0 мм | 38,0 мм | — | — | — | — | 56,7 мм |
| KADAMM КУ-КЕ-1х7-22 | 1×7-22 мм | 1 | 7,0 мм | 22,0 мм | — | — | — | — | 33,0 мм |
| KADAMM КУ-КЕ-1х7/8 | 1×7/8" | 1 | 26,0 мм | 28,0 мм | — | — | — | — | 44,5 мм |
| KADAMM КУ-КЕ-2х12-22+4х4.5-7 | 2×12-22 мм + 4×4.5-7 мм | 6 | — | — | 12,0 мм | 22,0 мм | 4,5 мм | 7,0 мм | 33,0 мм |
| KADAMM КУ-КЕ-2х4.8-7+1х11-34 | 2×4.8-7 мм + 1×11-34 мм | 3 | — | — | 4,8 мм | 7,0 мм | 11,0 мм | 34,0 мм | 44,5 мм |
| KADAMM КУ-КЕ-2х7-22 | 2×7-22 мм | 2 | 7,0 мм | 22,0 мм | — | — | — | — | 33,0 мм |
| KADAMM КУ-КЕ-3х12-22+4х4.5-7 | 3×12-22 мм + 4×4.5-7 мм | 7 | — | — | 12,0 мм | 22,0 мм | 4,5 мм | 7,0 мм | 33,0 мм |
| KADAMM КУ-КЕ-3х12-22+6х4.5-7 | 3×12-22 мм + 6×4.5-7 мм | 9 | — | — | 12,0 мм | 22,0 мм | 4,5 мм | 7,0 мм | 33,0 мм |
| KADAMM КУ-КЕ-3х14-32 | 3×14-32 мм | 3 | 14,0 мм | 32,0 мм | — | — | — | — | 44,5 мм |
| KADAMM КУ-КЕ-3х5-8+1х16-46 | 3×5-8 мм + 1×16-46 мм | 4 | — | — | — | 8,0 мм | 16,0 мм | 46,0 мм | 56,7 мм |
| KADAMM КУ-КЕ-3х7-22 | 3×7-22 мм | 3 | 7,0 мм | 22,0 мм | — | — | — | — | 33,0 мм |
| KADAMM КУ-КЕ-4х12-22 | 4×12-22 мм | 4 | 12,0 мм | 22,0 мм | — | — | — | — | 33,0 мм |
| KADAMM КУ-КЕ-4х12-22+4х4.5-7 | 4×12-22 мм + 4×4.5-7 мм | 8 | — | — | 12,0 мм | 22,0 мм | 4,5 мм | 7,0 мм | 33,0 мм |
| KADAMM КУ-КЕ-4х14-32 | 4×14-32 мм | 4 | 14,0 мм | 32,0 мм | — | — | — | — | 44,5 мм |
Вопросы по серии
По параметрам: число кабелей, диаметр кабеля, кабель 1: диаметр и кабель 2: диаметр. Все исполнения — в таблице на этой странице; нужен другой размер — уточняйте у менеджера.
Нержавеющая сталь AISI 304.
−40…+85 °C.
Техническое описание серии — в блоке документов этой страницы; сертификаты высылаем по запросу.
