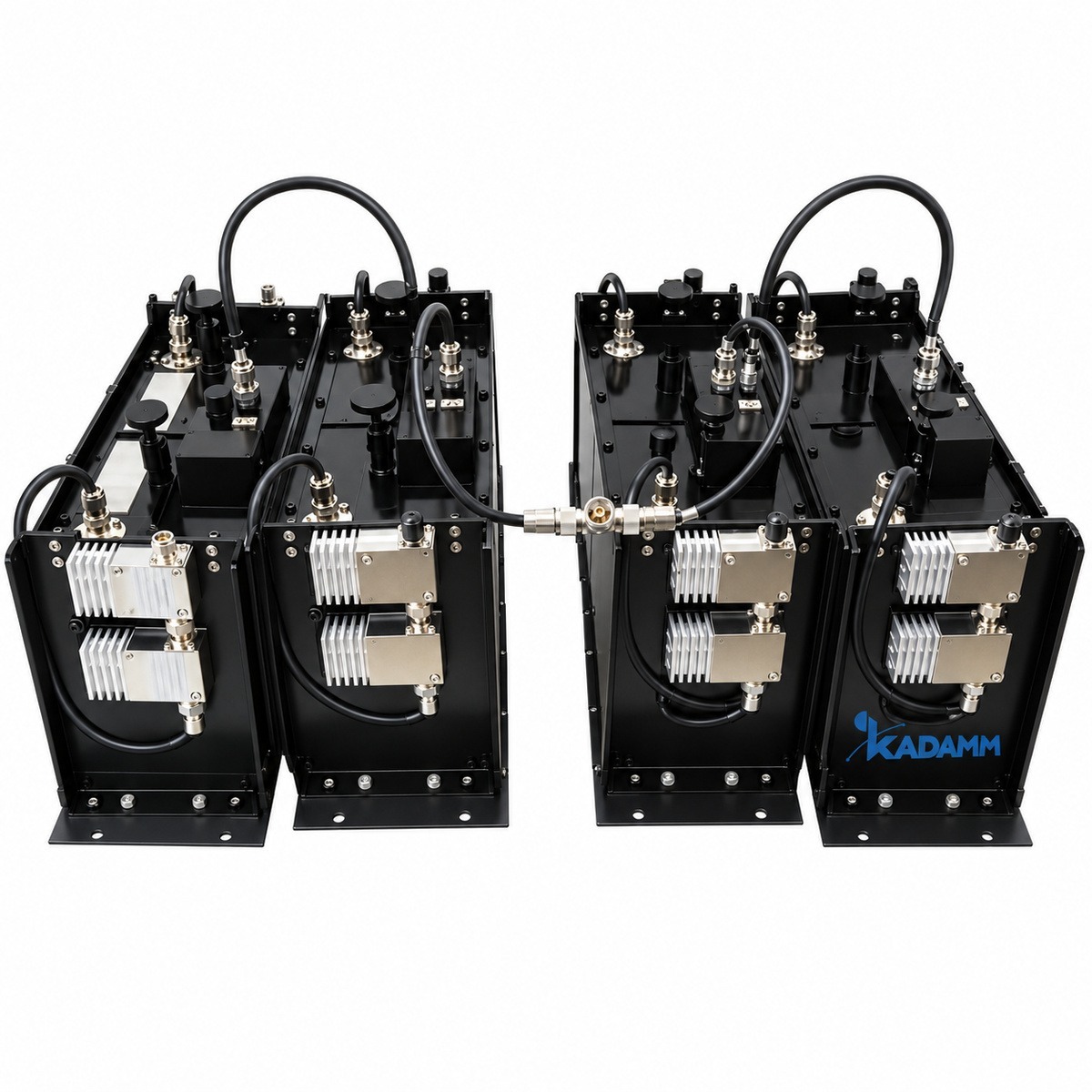

Комбайнеры передатчиков радиосвязи: 136–520 МГц.
Что представляет собой устройство
KADAMM КП — комбайнеры передатчиков радиосвязи. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (2 канала ≤4,1 дБ; 3 канала TX1 / TX2 ≤7,3, TX3 ≤4,1 дБ; 4 канала ≤7,3 дБ (при +15…+35 °C)).
Полосы входов — 136–520 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥70 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — 2 канала ≤4,1 дБ; 3 канала TX1 / TX2 ≤7,3, TX3 ≤4,1 дБ; 4 канала ≤7,3 дБ (при +15…+35 °C); КСВН — вход ≤1,2–1,25; выход ≤1,4; допустимая мощность — ≤100 Вт на канал («-3Д»); ≥50 Вт («-4Р»). Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N; рабочая температура — −30…+60 °C («-3Д»).
В серии 7 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (Частоты, МГц, Тип, Потери, дБ, Мощность, Вт) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM
- Полосы 136–520 МГц, у ГМ-3Х3-380/960-43 — 380–960 МГц
- Разъём N, у ГМ-3Х3-380/960-43 — 4.3-10 (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 136–520 МГц, у ГМ-2Х2-136/174-N — 136–174 МГц
- Разъём N, у ГМ-2Х2-136/174-N — N (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 136–520 МГц, у ГМ-3Х3-380/2700-43 — 380–2700 МГц
- Разъём N, у ГМ-3Х3-380/2700-43 — 4.3-10 (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КП с запасом по краям.
Согласование КП с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Потери «-3Д» | 2 канала ≤4,1 дБ; 3 канала TX1 / TX2 ≤7,3, TX3 ≤4,1 дБ; 4 канала ≤7,3 дБ (при +15…+35 °C) |
| Развязка «-3Д» | TX–RX ≥70 дБ; антенна–TX ≥50 дБ; обратная ≥45 дБ |
| КСВН | вход ≤1,2–1,25; выход ≤1,4 |
| Мощность | ≤100 Вт на канал («-3Д»); ≥50 Вт («-4Р») |
| Диплексер КП-88/490-Д | потери ≤0,6 дБ, развязка ≥65 дБ, КСВН ≤1,20, 100 / 50 Вт |
| Разъёмы | N (розетка) |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | КП-320/520-4Р 483 × 356 × 712 мм; КП-88/490-Д 140 × 73 × 33 мм; остальные — уточняйте у менеджера |
| Рабочая температура | −30…+60 °C («-3Д») |
Исполнения
| Артикул | Частоты, МГц | Тип | Потери, дБ | Мощность, Вт |
|---|---|---|---|---|
| KADAMM КП-136/174-3Д | 136–174 | 3 дБ, 2–4 передатчика | 2 кан. ≤4,1; 3 кан. ≤7,3 / ≤4,1; 4 кан. ≤7,3 | ≤100 на канал |
| KADAMM КП-350/390-3Д | 350–390 | 3 дБ, 2–4 передатчика | 2 кан. ≤4,1; 3 кан. ≤7,3 / ≤4,1; 4 кан. ≤7,3 | ≤100 на канал |
| KADAMM КП-400/430-3Д | 400–430 | 3 дБ, 2–4 передатчика | 2 кан. ≤4,1; 3 кан. ≤7,3 / ≤4,1; 4 кан. ≤7,3 | ≤100 на канал |
| KADAMM КП-440/470-3Д | 440–470 | 3 дБ, 2–4 передатчика | 2 кан. ≤4,1; 3 кан. ≤7,3 / ≤4,1; 4 кан. ≤7,3 | ≤100 на канал |
| KADAMM КП-320/520-4Р | 320–520 | резонаторный, 4 канала | ≤2,8–3,3 (разнос 0,4–0,2 МГц) | ≥50 на канал |
| KADAMM КП-447-4Р | 447,4 / 447,6625 / 447,9625 / 448,1875 | резонаторный, 4 канала | ≤4,0 | 50 на порт |
| KADAMM КП-88/490-Д | 87–108 / 470–490 | диплексер | ≤0,6 | 100 / 50 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КП.
- IEC 60529 — документ, на который ссылается техническое описание КП.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах КП:
Перед заказом KADAMM КП сверьте с проектом:
- Частоты оборудования — внутри 136–520 МГц
- Разъёмы — N
- Климат площадки — в пределах −30…+60 °C («-3Д»)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N.
- Уличные соединения КП после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление КП включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Комбайнер КАДАММ КП выбранного исполнения
- Настроенный на частоты заказа (резонаторные)
Документация и поставка
Документы
Техописание и каталог
Техническое описание КП и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КП и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КП пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM КП | KADAMM ГМ-3Х3-380/960-43 | KADAMM ГМ-2Х2-136/174-N | KADAMM ГМ-3Х3-380/2700-43 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 136–520 МГц | 380–960 МГц | 136–174 МГц | 380–2700 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | — | уточняйте у менеджера | уточняйте у менеджера | 2,25 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
