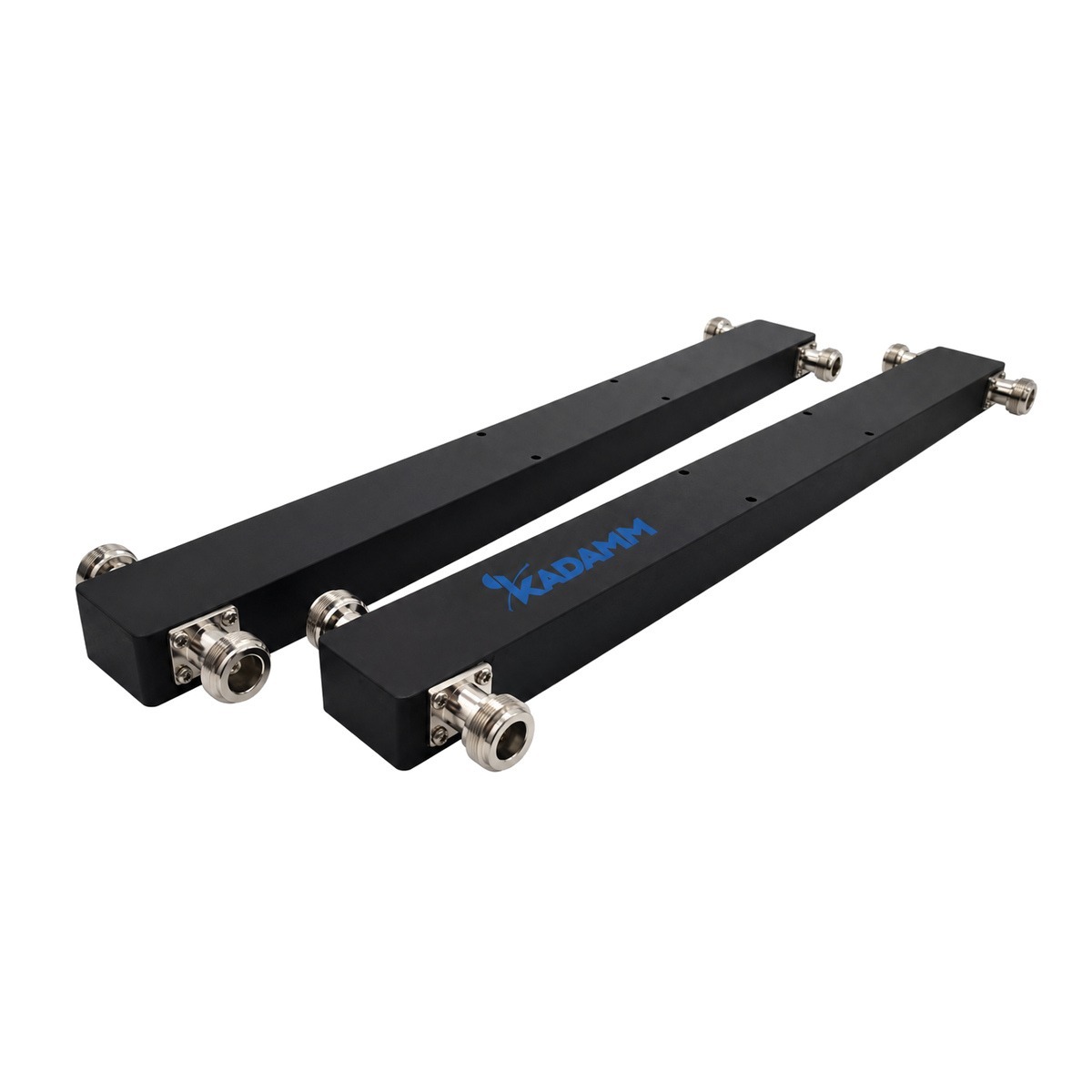

Гибридный мост: 136–174 МГц.
Что представляет собой устройство
KADAMM ГМ-2Х2-136/174-N — гибридный мост диапазона 136–174 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление — ≤ 3,8 дБ. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Развязка между входами — ≥24 дБ: передатчики не «видят» друг друга и не создают взаимных помех.
Основные параметры тракта: вносимое ослабление — ≤ 3,8 дБ; КСВН — ≤ 1,25; допустимая мощность — 100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — N (розетка); исполнение — IP60; рабочая температура — −30…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 136–174 МГц, у ГМ-2Х2-1000/3000-SMA — 1000–3000 МГц
- Разъём N (розетка), у ГМ-2Х2-1000/3000-SMA — SMA (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 136–174 МГц, у ГМ-2Х2-350/5925-43 — 350–5925 МГц
- Разъём N (розетка), у ГМ-2Х2-350/5925-43 — 4.3-10 (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 136–174 МГц, у ГМ-2Х2-376/3850-43 — 376–3850 МГц
- Разъём N (розетка), у ГМ-2Х2-376/3850-43 — 4.3-10 (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу ГМ-2Х2-136/174-N с запасом по краям.
Согласование ГМ-2Х2-136/174-N с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 136–174 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤ 3,8 дБ |
| Развязка / подавление | ≥24 дБ |
| КСВН | ≤ 1,25 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −30…+65 °C |
| Степень защиты | IP60 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание ГМ-2Х2-136/174-N.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для ГМ-2Х2-136/174-N.
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Сети и службы в полосах ГМ-2Х2-136/174-N:
Перед заказом KADAMM ГМ-2Х2-136/174-N сверьте с проектом:
- Частоты оборудования — внутри 136–174 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Сценарии по отраслям
Монтаж и подключение
- Разъёмы — N (розетка).
- Уличные соединения ГМ-2Х2-136/174-N после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление ГМ-2Х2-136/174-N включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание ГМ-2Х2-136/174-N и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM ГМ-2Х2-136/174-N и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора ГМ-2Х2-136/174-N пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM ГМ-2Х2-136/174-N | KADAMM ГМ-2Х2-1000/3000-SMA | KADAMM ГМ-2Х2-350/5925-43 | KADAMM ГМ-2Х2-376/3850-43 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 136–174 МГц | 1000–3000 МГц | 350–5925 МГц | 376–3850 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
