Комбайнер одного диапазона: 698–3800 МГц (общая полоса всех портов).
Что представляет собой устройство

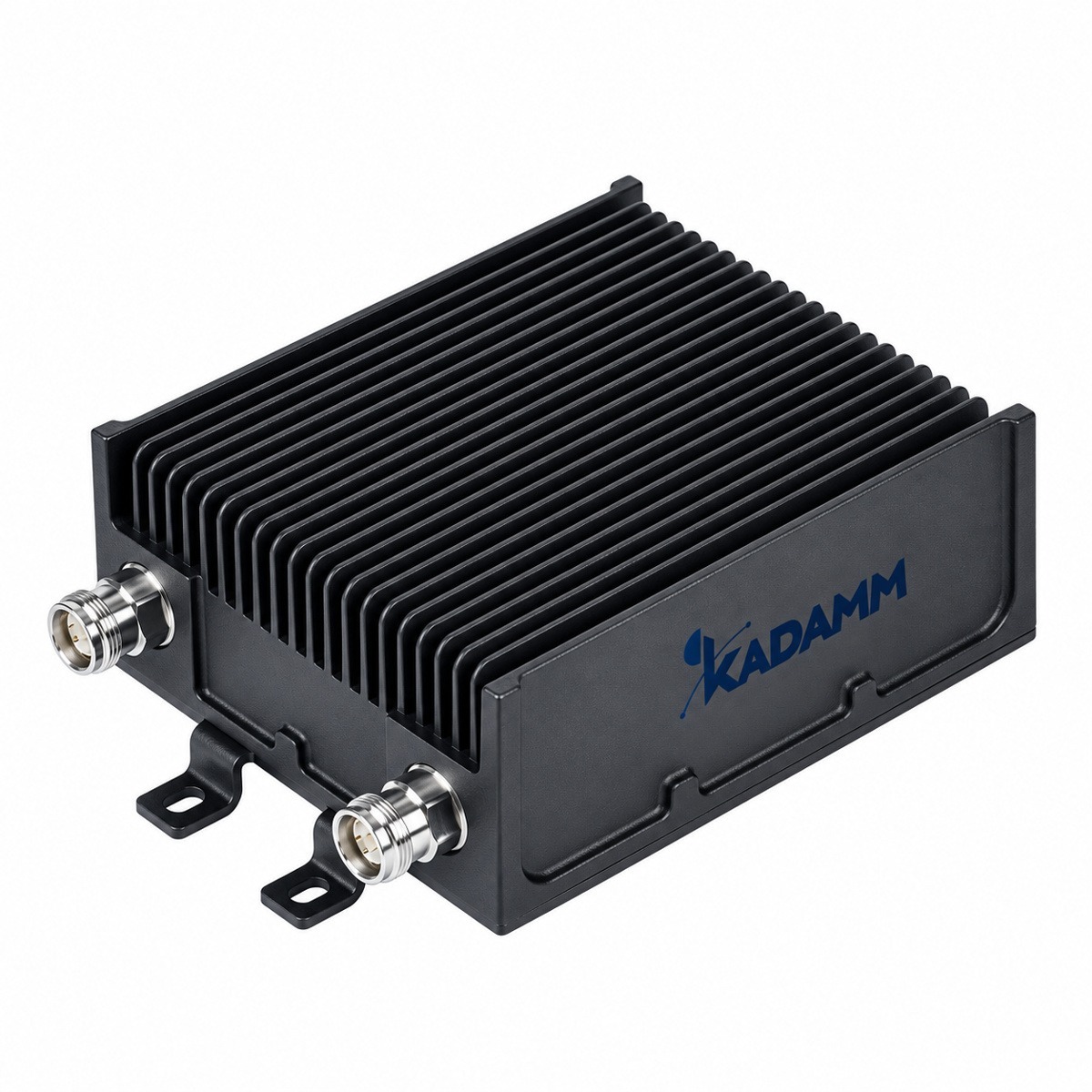

KADAMM КМ-СЧ-03 — комбайнер одного диапазона. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (3,1 ± 0,6 дБ).
Полосы входов — 698–3800 МГц (общая полоса всех портов). Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥23 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — 3,1 ± 0,6 дБ; КСВН — ≤1,25; допустимая мощность — 100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — до −160 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — N, 4.3-10 или 7-16 (розетка) — по заказу; размеры — 176 × 145 × 67 мм (без разъёмов и кронштейна); масса — 2,5 кг (N, 4.3-10), 2,6 кг (7-16); исполнение — IP65 (для помещений и улицы); монтаж — настенный; рабочая температура — −35…+65 °C.
В серии 3 исполнений; они различаются параметрами, сведёнными в таблицу исполнений (PIM3 (2 × 43 дБм), Разъёмы, Мощность на вход) — по ней выбирают нужную модель.
Чем отличается от похожих моделей KADAMM

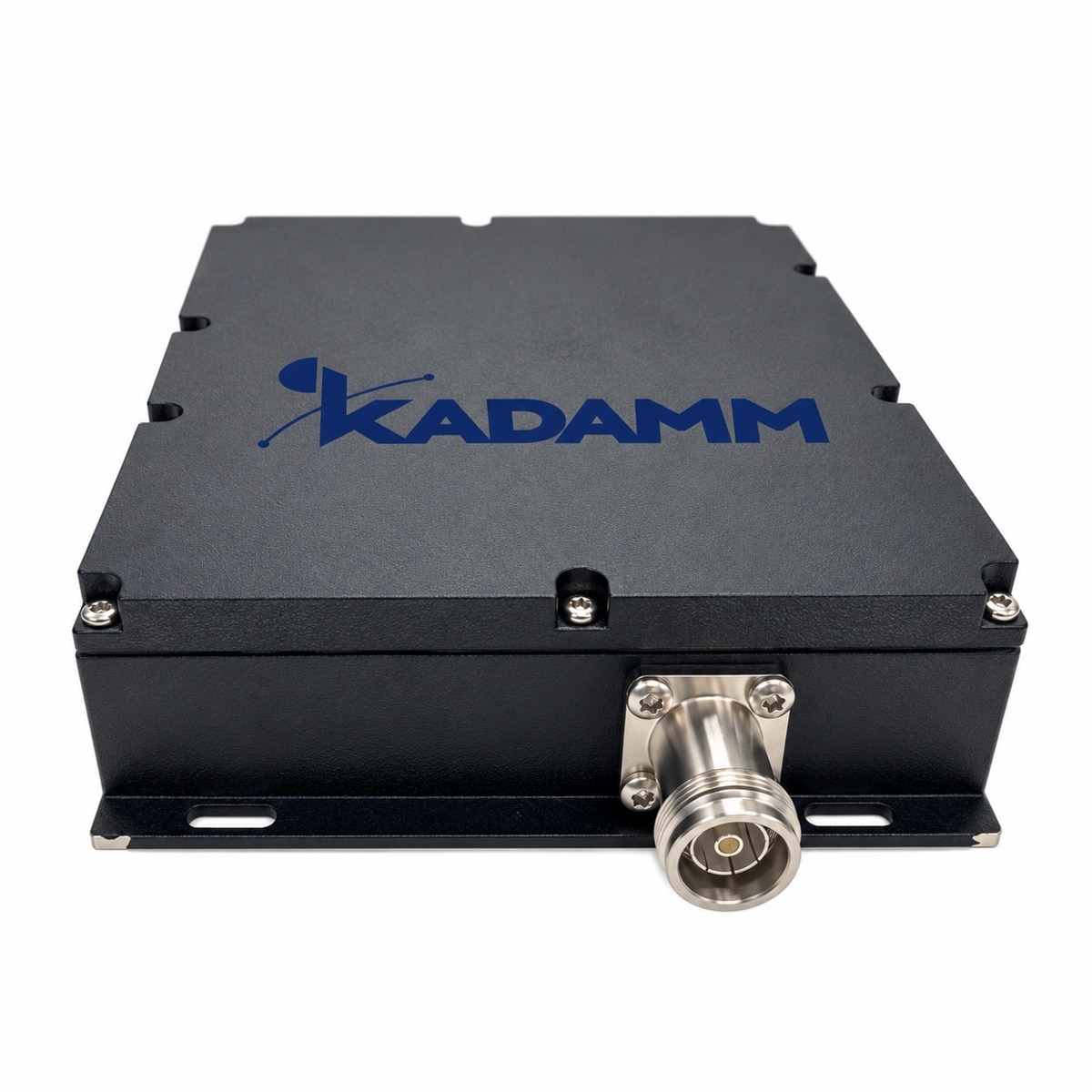

- Полосы 698–3800 МГц, у КМ-3-23 — 617–2360, 2496–2690 и 3300–4200 МГц
- Разъём N, 4.3-10 или 7-16 (розетка) — по заказу, у КМ-3-23 — 4.3-10 (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 698–3800 МГц, у КМ-4-17 — 698–960, 1410–1880, 1920–2690 и 3300–3800 МГц
- Разъём N, 4.3-10 или 7-16 (розетка) — по заказу, у КМ-4-17 — N или 4.3-10 или 7/16 DIN (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 698–3800 МГц, у МП-Ф-5 — 430–3594 МГц
- Разъём N, 4.3-10 или 7-16 (розетка) — по заказу, у МП-Ф-5 — по исполнению: N (розетка); SMA (розетка); входы полос N (розетка); выход TX N (розетка), остальные порты SMA (розетка); общий порт N (розетка), входы полос SMA (розетка); общий порт TNC (розетка), остальные порты SMA (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-СЧ-03 с запасом по краям.
Согласование КМ-СЧ-03 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–3800 МГц (общая полоса всех портов) |
| Вносимые потери | 3,1 ± 0,6 дБ |
| Развязка входов | ≥23 дБ |
| КСВН | ≤1,25 |
| PIM3 (2 × 43 дБм) | ≤−160 / ≤−155 / ≤−150 дБн — по исполнению |
| Проход DC / AISG | порт 1 — порт 3: есть, порт 2 — порт 3: нет |
| Входная мощность | до 100 Вт на входной порт |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N, 4.3-10 или 7-16 (розетка) — по заказу |
| Габариты | 176 × 145 × 67 мм (без разъёмов и кронштейна) |
| Масса | 2,5 кг (N, 4.3-10), 2,6 кг (7-16) |
| Цвет | светло-серый (по заказу — другой) |
| Монтаж | настенный |
| Температура эксплуатации | −35…+65 °C |
| Относительная влажность | до 95 % |
| Степень защиты | IP65 (для помещений и улицы) |
Исполнения
| Артикул | PIM3 (2 × 43 дБм) | Разъёмы | Мощность на вход |
|---|---|---|---|
| KADAMM КМ-СЧ-03 | ≤−160 дБн | N, 4.3-10 или 7-16 — по заказу | 100 Вт |
| KADAMM КМ-СЧ-03-П155 | ≤−155 дБн | N, 4.3-10 или 7-16 — по заказу | 100 Вт |
| KADAMM КМ-СЧ-03-П150 | ≤−150 дБн | N, 4.3-10 или 7-16 — по заказу | 100 Вт |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-СЧ-03.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для КМ-СЧ-03.
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у КМ-СЧ-03 — N, 4.3-10 или 7-16 (розетка) — по заказу.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах КМ-СЧ-03:
Перед заказом KADAMM КМ-СЧ-03 сверьте с проектом:
- Частоты оборудования — внутри 698–3800 МГц
- Разъёмы — N, 4.3-10 или 7-16 (розетка) — по заказу
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N, 4.3-10 или 7-16 (розетка) — по заказу.
- После затяжки соединения КМ-СЧ-03 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление КМ-СЧ-03 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
- Паспорт
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-СЧ-03 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-СЧ-03 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-СЧ-03 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
