Комбайнер: 1710–1785 / 1805–1873 / 1886–1915 / 1922–1980 / 2010–2025 / 2110–2170 / 2320–2370 / 2496–2690 МГц.
Что представляет собой устройство

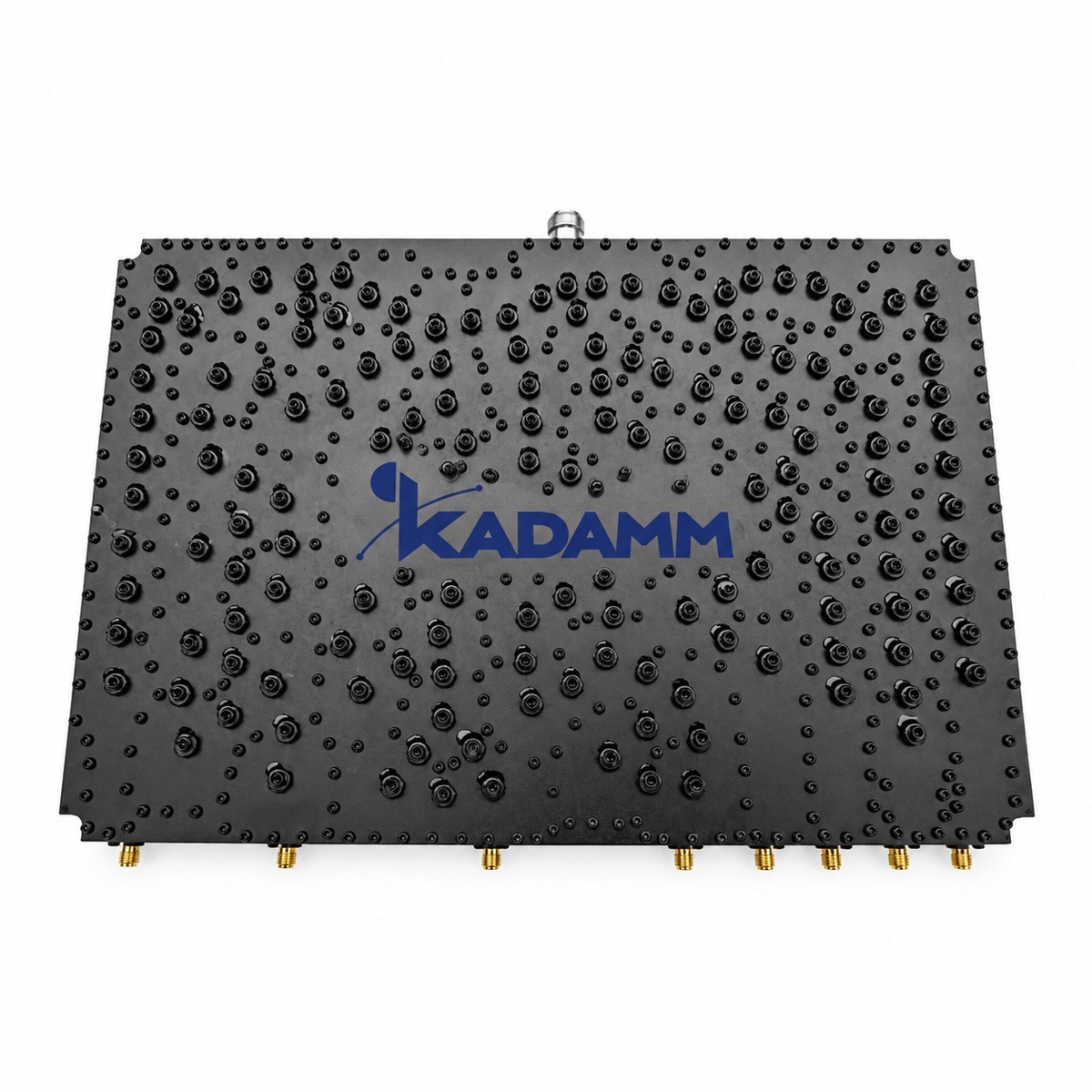

KADAMM КМ-8-02 — комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход.
Полосы входов — 1710–1785 / 1805–1873 / 1886–1915 / 1922–1980 / 2010–2025 / 2110–2170 / 2320–2370 / 2496–2690 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥80 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: КСВН — ≤1,5; допустимая мощность — 50 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — SMA / N; размеры — не более 370 × 200 × 43 мм; исполнение — IP65; монтаж — 4 винта M4 с лицевой стороны; рабочая температура — −25…+70 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 1710–1785, 1805–1873, 1886–1915, 1922–1980, 2010–2025, 2110–2170, 2320–2370 и 2496–2690 МГц, у КМ-8-01 — 703–803, 825–882,5, 885–960, 1710–1880, 1920–2170, 2300–2400, 2500–2690 и 3300–3800 МГц
- Разъём P1–P8 — SMA (розетка), порядок диапазонов произвольный; антенна — N (розетка), на противоположной стороне, у КМ-8-01 — 4.3-10 (розетка)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1710–1785, 1805–1873, 1886–1915, 1922–1980, 2010–2025, 2110–2170, 2320–2370 и 2496–2690 МГц, у КМ-3-19 — 790–960, 1710–2170 и 2490–2690 МГц
- Разъём P1–P8 — SMA (розетка), порядок диапазонов произвольный; антенна — N (розетка), на противоположной стороне, у КМ-3-19 — 7/16 DIN или 4.3-10 (розетка) — по заказу
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 1710–1785, 1805–1873, 1886–1915, 1922–1980, 2010–2025, 2110–2170, 2320–2370 и 2496–2690 МГц, у КМ-2-К2-250 — 1710–1880 и 1920–2690 МГц
- Разъём P1–P8 — SMA (розетка), порядок диапазонов произвольный; антенна — N (розетка), на противоположной стороне, у КМ-2-К2-250 — 7/16 DIN (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-8-02 с запасом по краям.
Согласование КМ-8-02 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: 4 винта M4 с лицевой стороны.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1710–1785 / 1805–1873 / 1886–1915 / 1922–1980 / 2010–2025 / 2110–2170 / 2320–2370 / 2496–2690 МГц |
| КСВН (все порты) | ≤1,5 |
| Развязка | ≥80 дБ |
| Внеполосное подавление | ≥80 дБ |
| Мощность | средняя на порт TX 50 Вт; на порт антенна 250 Вт |
| Волновое сопротивление | 50 Ом |
| Порт P1, B1 RX, 1922–1980 МГц | вносимые потери ≤3 дБ, неравномерность ≤2 дБ |
| Порт P2, B1 TX, 2110–2170 МГц | вносимые потери ≤1,5 дБ, неравномерность ≤1 дБ |
| Порт P3, B3 RX, 1710–1785 МГц | вносимые потери ≤2 дБ, неравномерность ≤1,5 дБ |
| Порт P4, B3 TX, 1805–1873 МГц | вносимые потери ≤2 дБ, неравномерность ≤1,5 дБ |
| Порт P5, B39, 1886–1915 МГц | вносимые потери ≤3 дБ, неравномерность ≤2 дБ |
| Порт P6, B34, 2010–2025 МГц | вносимые потери ≤1,5 дБ, неравномерность ≤1 дБ |
| Порт P7, B40, 2320–2370 МГц | вносимые потери ≤1 дБ, неравномерность ≤0,6 дБ |
| Порт P8, B41, 2496–2690 МГц | вносимые потери ≤1 дБ, неравномерность ≤0,6 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | P1–P8 — SMA (розетка), порядок диапазонов произвольный; антенна — N (розетка), на противоположной стороне |
| Габариты | не более 370 × 200 × 43 мм |
| Крепление | 4 винта M4 с лицевой стороны |
| Температура эксплуатации | −25…+70 °C |
| Масса | уточняйте у менеджера |
| Степень защиты | IP65 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-8-02.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для КМ-8-02.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах КМ-8-02:
Перед заказом KADAMM КМ-8-02 сверьте с проектом:
- Частоты оборудования — внутри 1710–1785, 1805–1873, 1886–1915, 1922–1980, 2010–2025, 2110–2170, 2320–2370 и 2496–2690 МГц
- Разъёмы — P1–P8 — SMA (розетка), порядок диапазонов произвольный; антенна — N (розетка), на противоположной стороне
- Опора и крепление — 4 винта M4 с лицевой стороны
Как подобрать модель под объект
Монтаж и подключение
- Крепление КМ-8-02 — 4 винта M4 с лицевой стороны.
- Разъёмы — P1–P8 — SMA (розетка), порядок диапазонов произвольный; антенна — N (розетка), на противоположной стороне.
- Уличные соединения КМ-8-02 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление КМ-8-02 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-8-02 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-8-02 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-8-02 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM КМ-8-02 | KADAMM КМ-8-01 | KADAMM КМ-3-19 | KADAMM КМ-2-К2-250 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1710–1785, 1805–1873, 1886–1915, 1922–1980, 2010–2025, 2110–2170, 2320–2370 и 2496–2690 МГц | 703–803, 825–882,5, 885–960, 1710–1880, 1920–2170, 2300–2400, 2500–2690 и 3300–3800 МГц | 790–960, 1710–2170 и 2490–2690 МГц | 1710–1880 и 1920–2690 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | — | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
