Комбайнер: 1730–1750 / 1765–1785 / 1825–1845 / 1860–1880 МГц.
Что представляет собой устройство

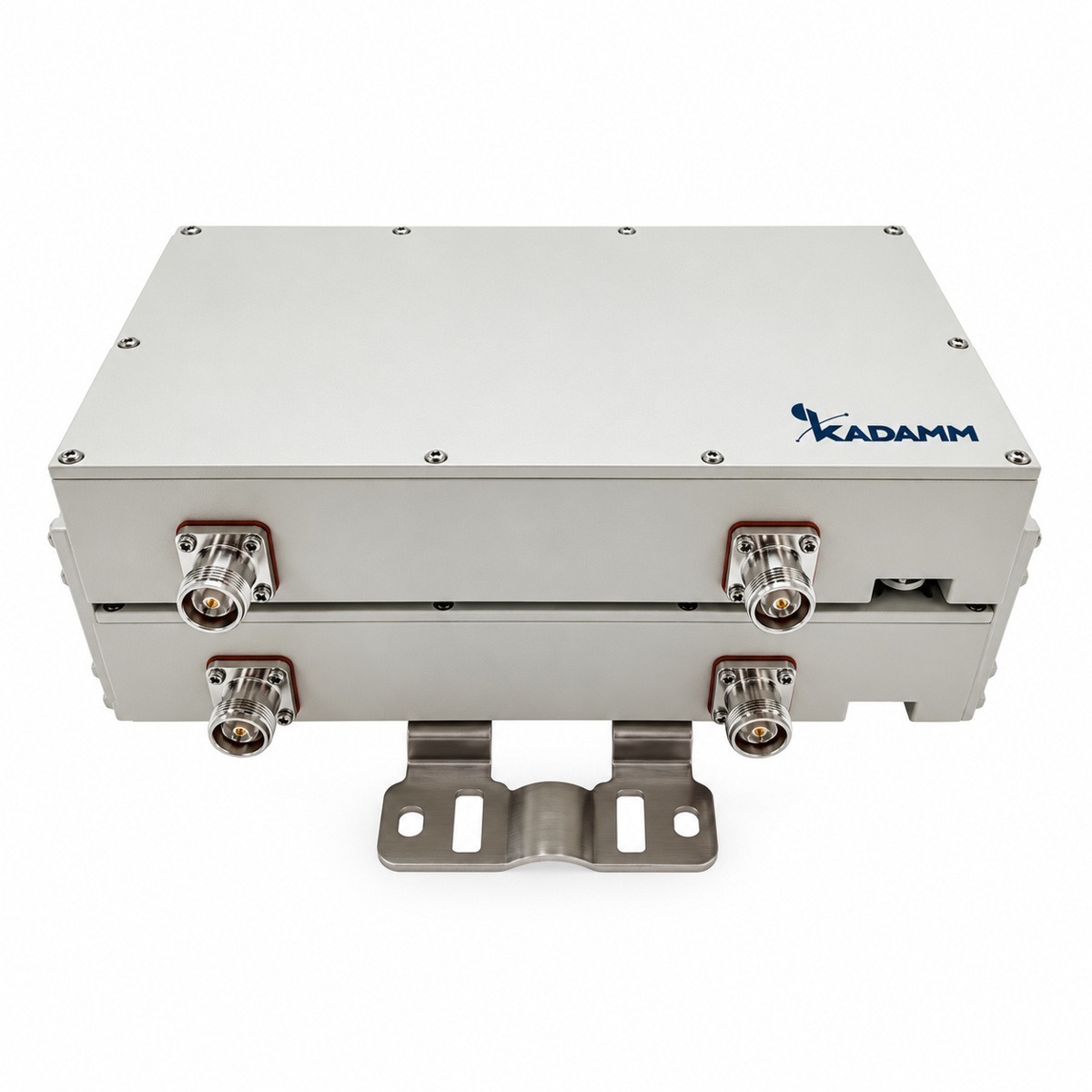

KADAMM КМ-4-1730/1880 — комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (менее 0,5 дБ (1730–1750 МГц) / менее 0,5 дБ (1825–1845 МГц) менее 0,5 дБ (1765–1785 МГц) / менее 0,5 дБ (1860–1880 МГц)).
Полосы входов — 1730–1750 / 1765–1785 / 1825–1845 / 1860–1880 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (более 30 дБ (1730–1750 / 1765–1785 / 1825–1845 / 1860–1880 МГц)) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — менее 0,5 дБ (1730–1750 МГц) / менее 0,5 дБ (1825–1845 МГц) менее 0,5 дБ (1765–1785 МГц) / менее 0,5 дБ (1860–1880 МГц); КСВН — менее 1,25; допустимая мощность — 100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−160 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 (розетка); размеры — 287 × 171 × 218 мм; масса — около 5 кг; исполнение — IP66; рабочая температура — −40…+65 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 1730–1750, 1765–1785, 1825–1845 и 1860–1880 МГц, у КМ-4-12 — 800–960, 1710–1880, 1920–1935, 1940–1955, 2110–2125 и 2130–2145 МГц
- Разъём 4.3-10 (розетка), у КМ-4-12 — 7/16 DIN
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1730–1750, 1765–1785, 1825–1845 и 1860–1880 МГц, у КМ-4-11 — 800–880, 909–960, 1710–1880 и 1920–2170 МГц
- Разъём 4.3-10 (розетка), у КМ-4-11 — N
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 1730–1750, 1765–1785, 1825–1845 и 1860–1880 МГц, у КМ-4-10 — 905–960, 1730–1740, 1745–1780, 1825–1835, 1840–1875 и 1920–2170 МГц
- Разъём 4.3-10 (розетка), у КМ-4-10 — N
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-4-1730/1880 с запасом по краям.
Согласование КМ-4-1730/1880 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1730–1750 / 1765–1785 / 1825–1845 / 1860–1880 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−160 дБн |
| Вносимые потери | менее 0,5 дБ (1730–1750 МГц) / менее 0,5 дБ (1825–1845 МГц) менее 0,5 дБ (1765–1785 МГц) / менее 0,5 дБ (1860–1880 МГц) |
| Развязка / подавление | более 30 дБ (1730–1750 / 1765–1785 / 1825–1845 / 1860–1880 МГц) |
| КСВН | менее 1,25 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 287 × 171 × 218 мм |
| Масса | около 5 кг |
| Температура эксплуатации | −40…+65 °C |
| Степень защиты | IP66 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-4-1730/1880.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для КМ-4-1730/1880.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Перед заказом KADAMM КМ-4-1730/1880 сверьте с проектом:
- Частоты оборудования — внутри 1730–1750, 1765–1785, 1825–1845 и 1860–1880 МГц
- Разъёмы — 4.3-10 (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 4.3-10 (розетка).
- После затяжки соединения КМ-4-1730/1880 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление КМ-4-1730/1880 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-4-1730/1880 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-4-1730/1880 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-4-1730/1880 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM КМ-4-1730/1880 | KADAMM КМ-4-12 | KADAMM КМ-4-11 | KADAMM КМ-4-10 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1730–1750, 1765–1785, 1825–1845 и 1860–1880 МГц | 800–960, 1710–1880, 1920–1935, 1940–1955, 2110–2125 и 2130–2145 МГц | 800–880, 909–960, 1710–1880 и 1920–2170 МГц | 905–960, 1730–1740, 1745–1780, 1825–1835, 1840–1875 и 1920–2170 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | около 5 кг | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
