Комбайнер: 718–803 / 900–915 / 945–960 МГц.
Что представляет собой устройство

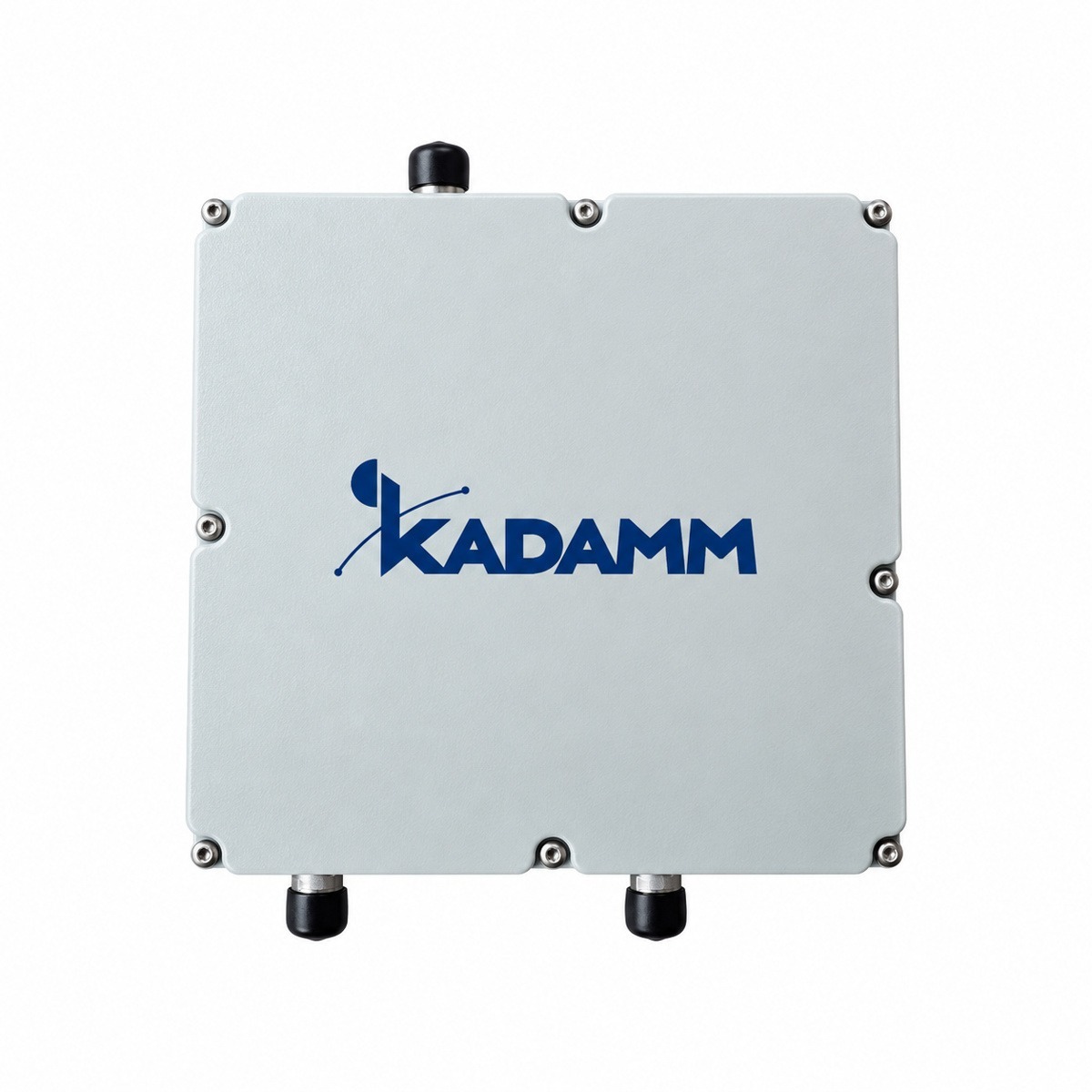

KADAMM КМ-3-24 — комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,3 дБ).
Полосы входов — 718–803 / 900–915 / 945–960 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥50 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,3 дБ; КСВН — ≤1,3; допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−153 дБн. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — 4.3-10 (розетка); размеры — 132 × 131 × 69,5 мм; исполнение — IP67.
Чем отличается от похожих моделей KADAMM
- Полосы 718–803, 900–915 и 945–960 МГц, у КМ-3-20 — 694–960, 1427–1518 и 1710–2700 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 718–803, 900–915 и 945–960 МГц, у КМ-3-23 — 617–2360, 2496–2690 и 3300–4200 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 718–803, 900–915 и 945–960 МГц, у КМ-3-21 — 156–166, 880–900 и 925–945 МГц
- Разъём 4.3-10 (розетка), у КМ-3-21 — SMA
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-3-24 с запасом по краям.
Согласование КМ-3-24 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 718–803 / 900–915 / 945–960 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−153 дБн |
| Вносимые потери | ≤0,3 дБ |
| Развязка / подавление | ≥50 дБ |
| КСВН | ≤1,3 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 4.3-10 (розетка) |
| Габариты | 132 × 131 × 69,5 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
| Степень защиты | IP67 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-3-24.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для КМ-3-24.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Перед заказом KADAMM КМ-3-24 сверьте с проектом:
- Частоты оборудования — внутри 718–803, 900–915 и 945–960 МГц
- Разъёмы — 4.3-10 (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — 4.3-10 (розетка).
- После затяжки соединения КМ-3-24 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление КМ-3-24 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-3-24 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-3-24 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-3-24 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM КМ-3-24 | KADAMM КМ-3-20 | KADAMM КМ-3-23 | KADAMM КМ-3-21 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 718–803, 900–915 и 945–960 МГц | 694–960, 1427–1518 и 1710–2700 МГц | 617–2360, 2496–2690 и 3300–4200 МГц | 156–166, 880–900 и 925–945 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
