Комбайнер: 1885–1915 / 2010–2025 МГц.
Что представляет собой устройство

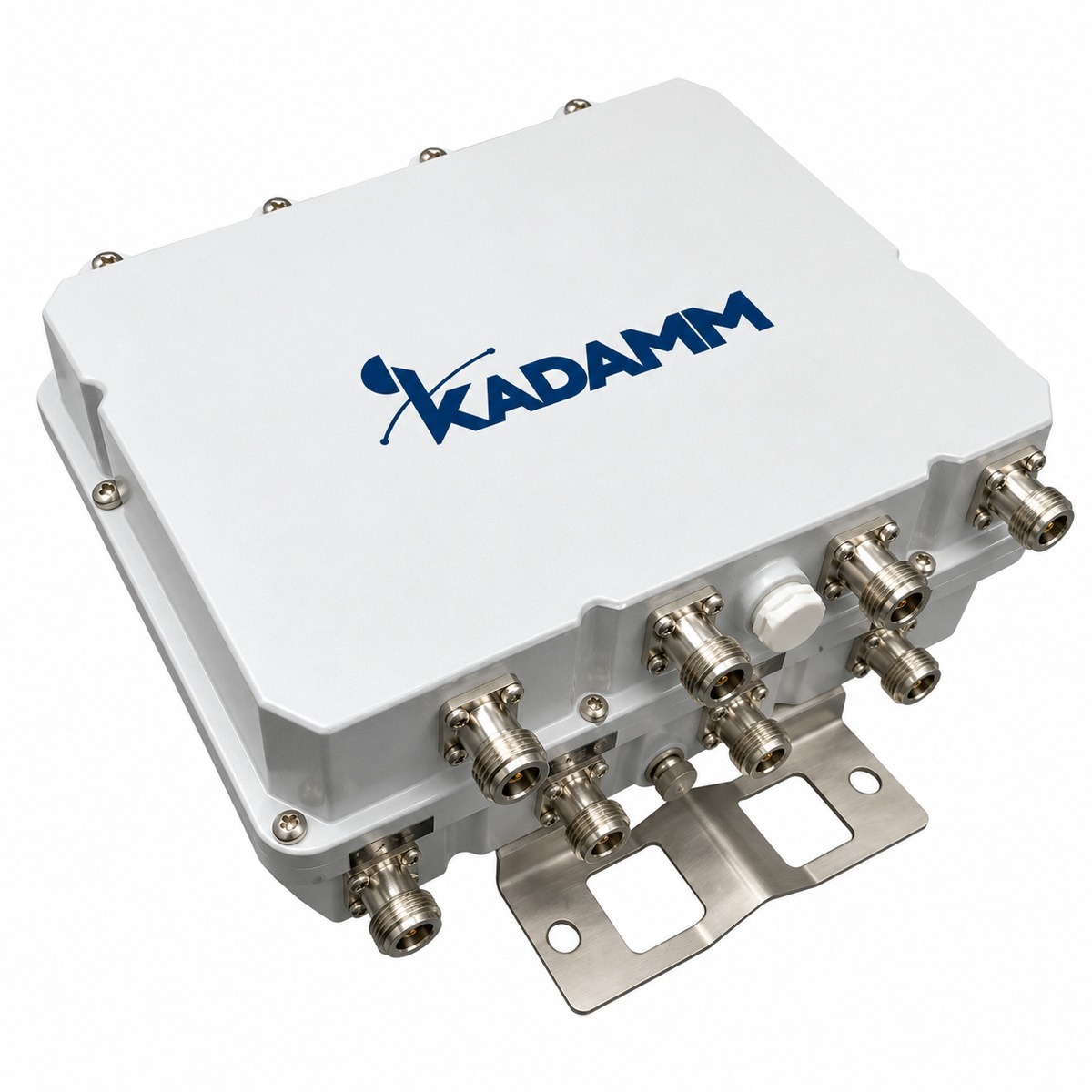

KADAMM КМ-2-43 — комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤ 1,2 дБ).
Полосы входов — 1885–1915 / 2010–2025 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет.
Основные параметры тракта: вносимое ослабление — ≤ 1,2 дБ; КСВН — ≤ 1,30; допустимая мощность — 200 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−155 дБн при 2 × 43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — N (розетка); размеры — 333 × 310 × 82 мм; исполнение — IP67.
Чем отличается от похожих моделей KADAMM
- Полосы 1885–1915 и 2010–2025 МГц, у КМ-2-40 — 800–2170 и 2400–2483 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 1885–1915 и 2010–2025 МГц, у КМ-2-42 — 698–2170 и 2300–2700 МГц
- Разъём N (розетка), у КМ-2-42 — 4.3-10 (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 1885–1915 и 2010–2025 МГц, у КМ-2-41 — 80–2690 и 3300–5925 МГц
- Разъём N (розетка), у КМ-2-41 — 4.3-10 (розетка)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-2-43 с запасом по краям.
Согласование КМ-2-43 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 1885–1915 / 2010–2025 МГц |
| Мощность | 200 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−155 дБн при 2 × 43 дБм |
| Вносимые потери | ≤ 1,2 дБ |
| КСВН | ≤ 1,30 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | 333 × 310 × 82 мм |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | уточняйте у менеджера |
| Степень защиты | IP67 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-2-43.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для КМ-2-43.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Перед заказом KADAMM КМ-2-43 сверьте с проектом:
- Частоты оборудования — внутри 1885–1915 и 2010–2025 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (розетка).
- После затяжки соединения КМ-2-43 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление КМ-2-43 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-2-43 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-2-43 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-2-43 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM КМ-2-43 | KADAMM КМ-2-40 | KADAMM КМ-2-42 | KADAMM КМ-2-41 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1885–1915 и 2010–2025 МГц | 800–2170 и 2400–2483 МГц | 698–2170 и 2300–2700 МГц | 80–2690 и 3300–5925 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | 0,85 |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
