Комбайнер: 800–2170 / 2400–2483 МГц.
Что представляет собой устройство

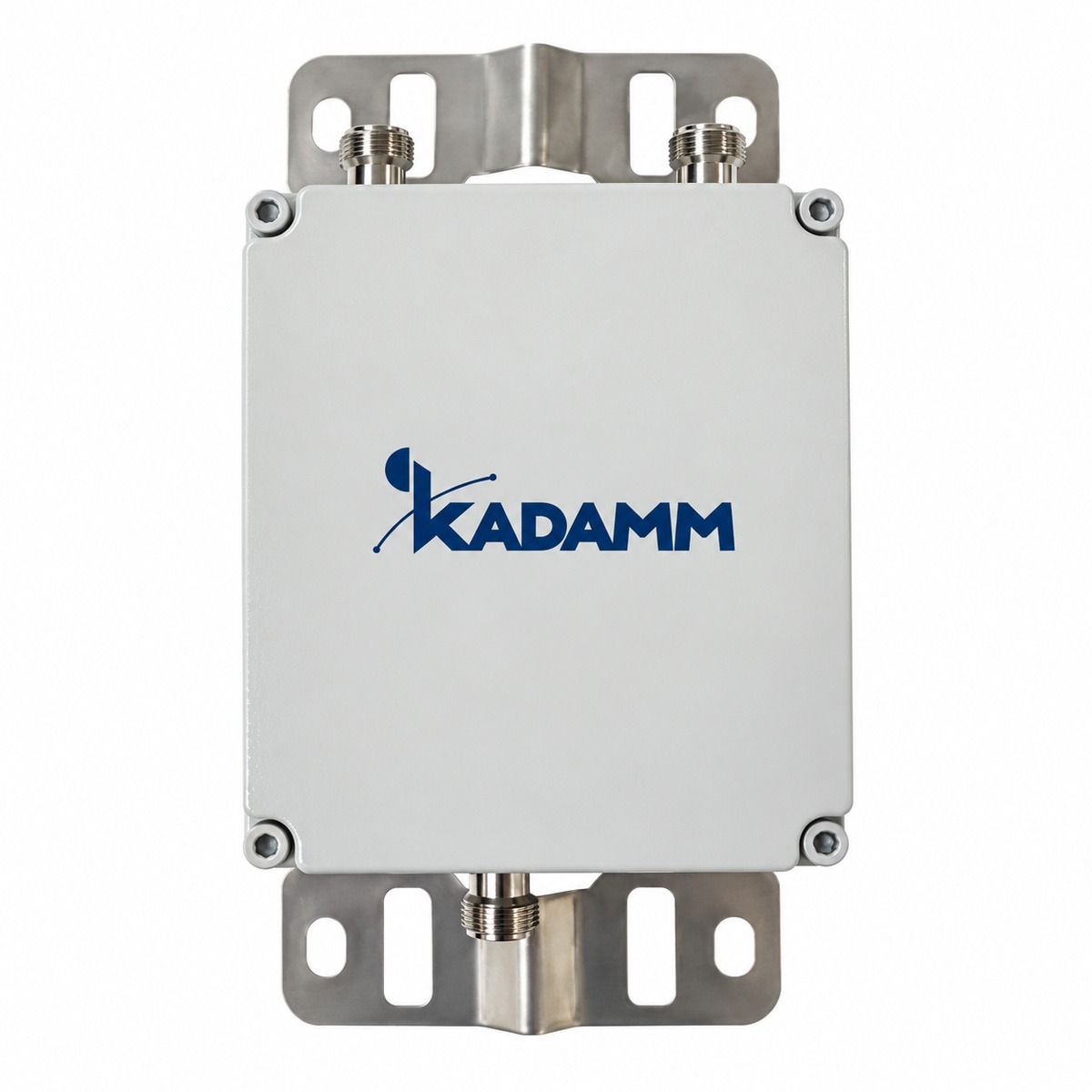

KADAMM КМ-2-40 — комбайнер. Комбайнер (многополосный сумматор, мультиплексор) объединяет сигналы разных частотных полос в один тракт: внутри — частотно-избирательные фильтры, и каждая полоса проходит со своего входа на общий выход с малым вносимым ослаблением (≤0,6 дБ).
Полосы входов — 800–2170 / 2400–2483 МГц. Они фиксированы конструкцией: радиомодуль подключают к входу своей полосы, а на общий выход ставят антенну или распределительную сеть.
В отличие от гибридного моста частотный комбайнер не делит мощность пополам: потерь 3 дБ на объединение нет, а развязка между входами (≥50 дБ) не даёт передатчикам разных полос мешать друг другу.
Основные параметры тракта: вносимое ослабление — ≤0,6 дБ; КСВН — ≤1,3; допустимая мощность — 100 Вт; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Интермодуляция — ≤−143 дБн при 2 × 43 дБм. Когда через устройство одновременно проходят несколько мощных несущих, на нелинейностях контактов и материалов рождаются продукты интермодуляции; продукты третьего порядка попадают в полосы приёма и поднимают шум базовых станций. Поэтому в многооператорских системах и DAS все пассивные элементы и разъёмы берут с низкой интермодуляцией — один «грязный» элемент портит весь тракт.
Конструкция и монтаж: разъёмы — N (розетка); исполнение — IP65; рабочая температура — −20…+60 °C.
Чем отличается от похожих моделей KADAMM
- Полосы 800–2170 и 2400–2483 МГц, у КМ-2-35 — 800–2170 и 2400–2500 МГц
- Разъём N (розетка), у КМ-2-35 — N
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 800–2170 и 2400–2483 МГц, у КМ-2-42 — 698–2170 и 2300–2700 МГц
- Разъём N (розетка), у КМ-2-42 — 4.3-10 (розетка)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 800–2170 и 2400–2483 МГц, у КМ-2-32 — 790–2170 и 2490–2690 МГц
- Разъём N (розетка), у КМ-2-32 — 7/16 DIN или 4.3-10 (розетка) — по заказу
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу КМ-2-40 с запасом по краям.
Согласование КМ-2-40 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Рабочая полоса | 800–2170 / 2400–2483 МГц |
| Мощность | 100 Вт |
| Волновое сопротивление | 50 Ом |
| PIM3 | ≤−143 дБн при 2 × 43 дБм |
| КСВН | ≤1,3 |
| Развязка / подавление | ≥50 дБ |
| Вносимые потери | ≤0,6 дБ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | N (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Температура эксплуатации | −20…+60 °C |
| Степень защиты | IP65 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
Стандарты
- ГОСТ Р 51318.11 — документ, на который ссылается техническое описание КМ-2-40.
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для КМ-2-40.
Применение
Комбайнеры ставят на базовых станциях и в DAS, чтобы вести несколько диапазонов по одному фидеру к общей многодиапазонной антенне, сокращая число кабелей и антенн.
Сети и службы в полосах КМ-2-40:
Перед заказом KADAMM КМ-2-40 сверьте с проектом:
- Частоты оборудования — внутри 800–2170 и 2400–2483 МГц
- Разъёмы — N (розетка)
Как подобрать модель под объект
Монтаж и подключение
- Разъёмы — N (розетка).
- После затяжки соединения КМ-2-40 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление КМ-2-40 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Изделие выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание КМ-2-40 и каталог KADAMM лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM КМ-2-40 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора КМ-2-40 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM КМ-2-40 | KADAMM КМ-2-35 | KADAMM КМ-2-42 | KADAMM КМ-2-32 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 800–2170 и 2400–2483 МГц | 800–2170 и 2400–2500 МГц | 698–2170 и 2300–2700 МГц | 790–2170 и 2490–2690 МГц |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | уточняйте у менеджера | уточняйте у менеджера | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
