KADAMM K8811136F11 — секторная антенна 1710–2690 МГц, 2 системы излучателей, 9 дБи, 4 порта, наклон 0°

KADAMM K8811136F11 — панельная антенна малой соты с фиксированным наклоном диапазона 2×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥15 (при ±60°: ≥10) дБ. Систем излучателей в панели — 2, портов — 4: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.

По вертикали луч узкий — 65°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 9 дБи; отношение вперёд/назад — ≥23 дБ (тыловой сектор защищён от помех).

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 300 × 160 × 80 мм; масса 2,1 кг плюс 0,1 кг монтажный комплект; крепление на трубу Ø50–Ø75 мм; предельная скорость ветра 216 км/ч; рабочая температура −40…+60 °C. Разъёмы — 4 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

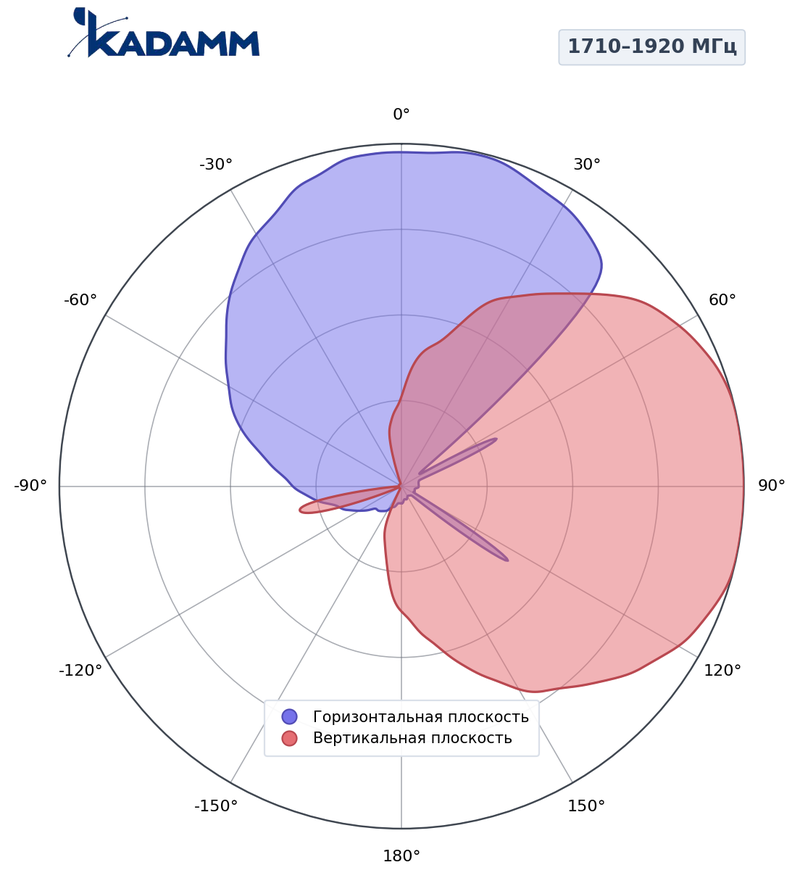

1710–1920 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 68°, по вертикали 65°, усиление в максимуме 8 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

1710–1920 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 68°, усиление в максимуме 8 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

1920–2170 МГц, вертикальная плоскостьПо вертикали 63°, усиление в максимуме 8,2 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

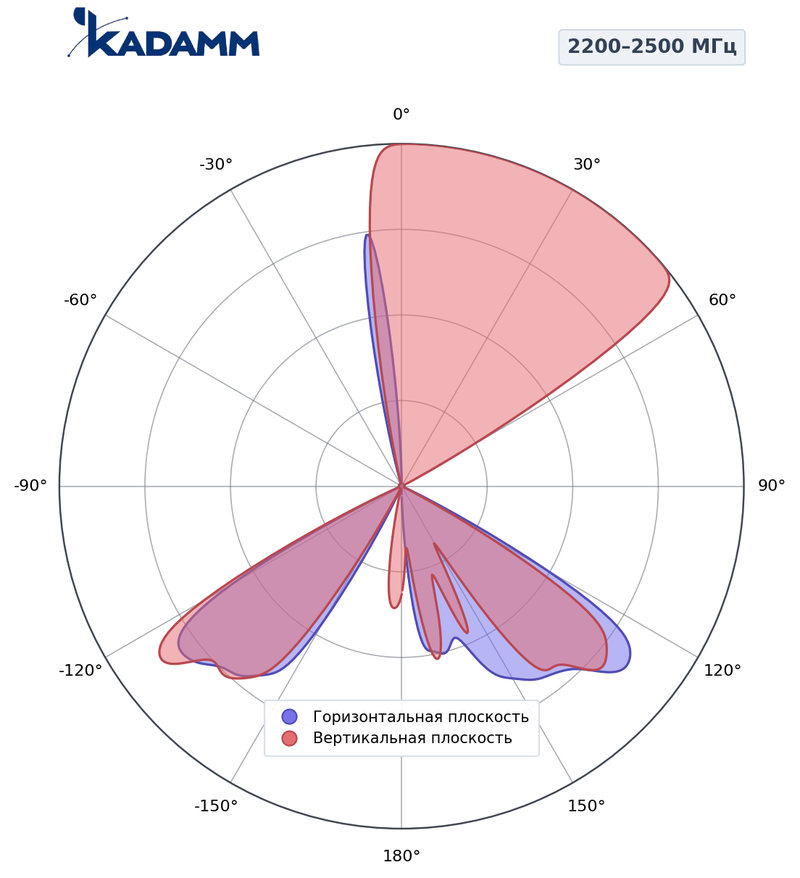

2200–2500 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 62°, по вертикали 60°, усиление в максимуме 8,6 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

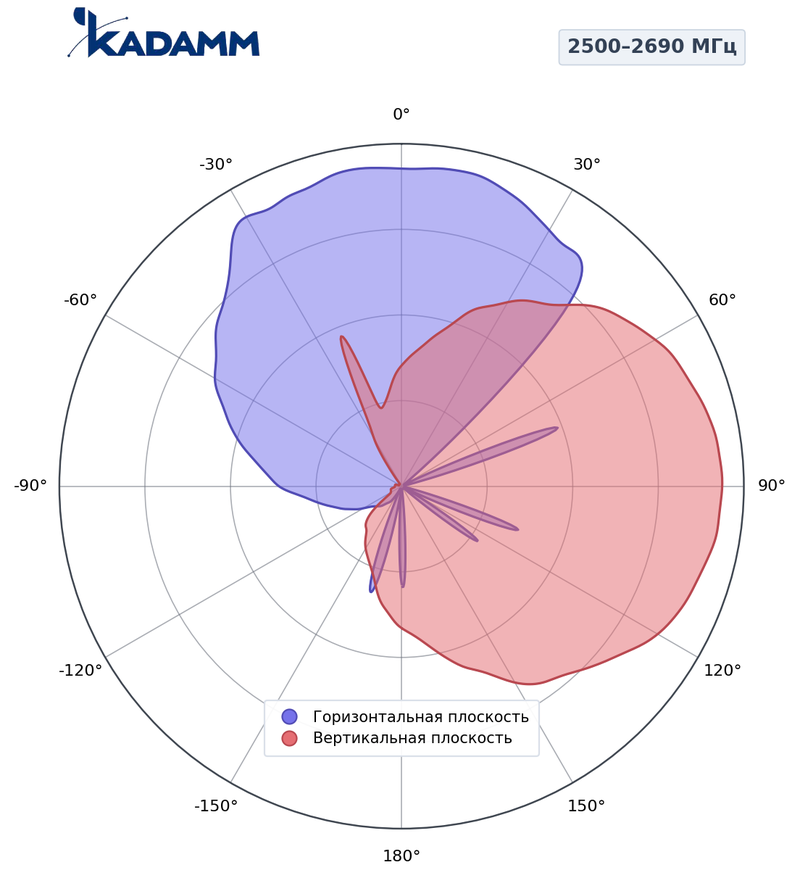

2500–2690 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 60°, по вертикали 58°, усиление в максимуме 9 дБи, задний лепесток ниже главного не менее чем на 23 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 58–65°. Задний лепесток ослаблен не менее чем на 23 дБ относительно главного.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для K8811136F11.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K8811136F11 — 4 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K8811136F11 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K8811136F11 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K8811136F11 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 9 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 9 = 49 дБм, то есть около 79 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 49 − 99,3 = −50,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

K8811136F11 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах K8811136F11:

Перед заказом KADAMM K8811136F11 сверьте с проектом:

• Частоты оборудования — внутри 1710–2690 МГц
• Мощность на порт — не выше 150 Вт
• Разъёмы — 4×4.3-10
• Опора и крепление — на трубу Ø50–Ø75 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление K8811136F11 — на трубу Ø50–Ø75 мм; монтажный комплект весит 0,1 кг.
• Панель K8811136F11 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K8811136F11: электрический 0°; механический 0–15° — кронштейном.
• Разъёмы — 4 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K8811136F11 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K8811136F11 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 0,1 кг; упаковка 380 × 225 × 165 мм.
