KADAMM K861166R24 — комбинированная антенна TDD + FDD 698–3800 МГц, 5 систем излучателей, 17,7 дБи, 16 портов, RET

KADAMM K861166R24 — антенна базовой станции с массивами FDD и TDD в одном корпусе диапазона TDD 2490–2690 / 3300–3800 + FDD 2×698–960 / 2×1427–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

По техническим описаниям KADAMM K861166R24 и соседняя модель KADAMM K861166R33 расходятся так: у K861166R24 масса 31,5 кг, у K861166R33 — 28 кг. По сравнению с KADAMM K861167R24 отличие другое: у K861166R24 габариты 1499 × 499 × 198 мм, у K861167R24 — 2080 × 499 × 198 мм.

Ширина луча в горизонтальной плоскости — 65°/65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

В вертикальной плоскости луч всего ≥6,5°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. В пределах 2–12° наклон меняют электрически — сдвигом фаз на излучателях, поэтому форма сектора сохраняется. Наклоном управляют дистанционно (RET, AISG 2.0 / 3GPP TS 25.461). Механический наклон кронштейна (0–15°) — запасной вариант для грубой настройки: он увеличивает задний лепесток и искажает сектор по краям.

Чистоту диаграммы показывают такие параметры: усиление — до 17,7 дБи; отношение вперёд/назад — ≥22 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен на ≥15 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−150 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механические данные: размеры 1499 × 499 × 198 мм; масса 31,5 кг плюс 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 780 / 225 / 880 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — TDD: 1 × вилка MQ4+MQ5; FDD: 8 × розетка 4.3-10 (IEC 61169-54), расположены снизу. По ним считают опору и кронштейн — на высоте панель ловит ветер, как парус.

Это комбинированная панель: в одном корпусе — массив TDD (5G NR / LTE TDD) с формированием луча и секторные FDD-массивы. Калибровочный порт выравнивает амплитуды и фазы трактов TDD-массива, чтобы луч формировался точно. Одна такая панель заменяет на мачте две отдельные антенны.

Системы излучателей

Всего у K861166R24 — 5 систем излучателей, 16 портов.

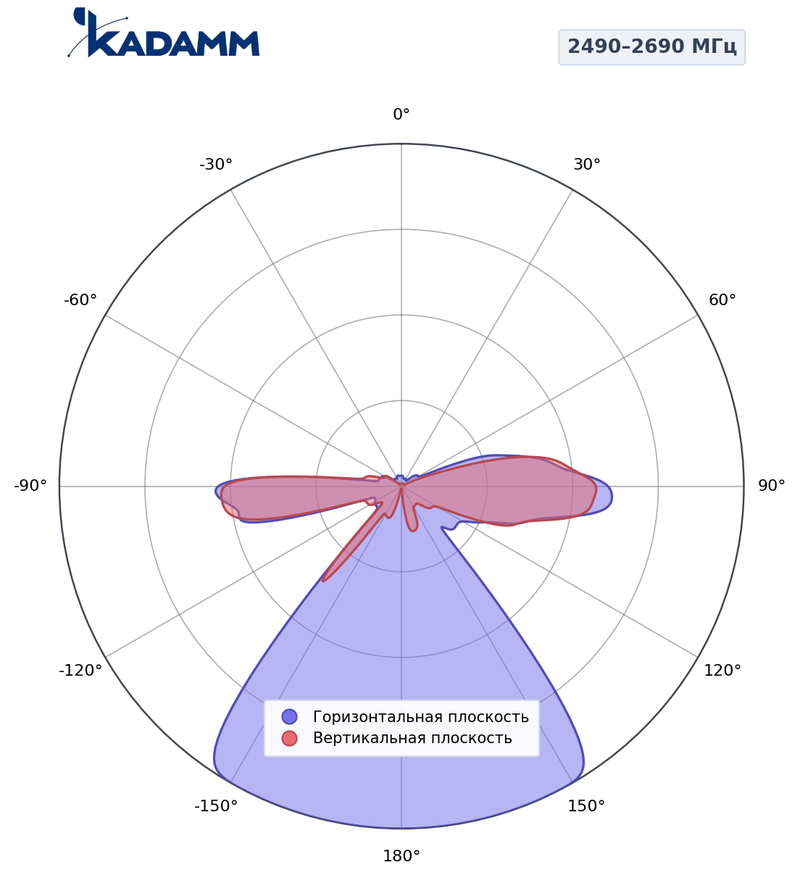

2490–2690 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 59 ± 6°, по вертикали 4,8 ± 0,4°, усиление в максимуме 17,5 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

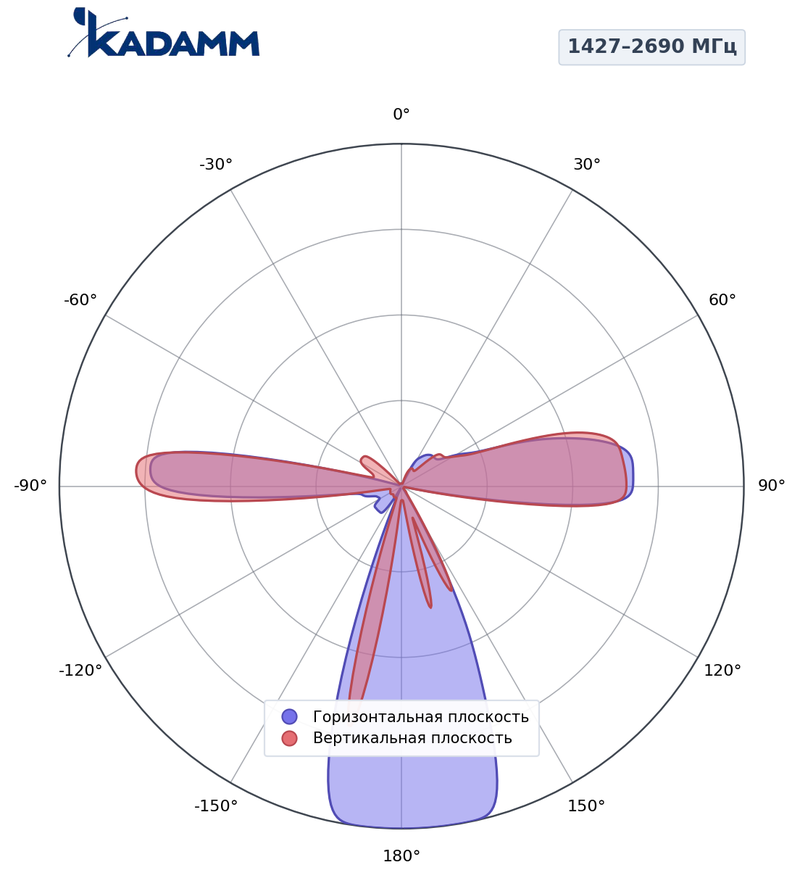

1427–2690 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 59–65°, по вертикали 4,8–8,3°, усиление в максимуме 16–17,7 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

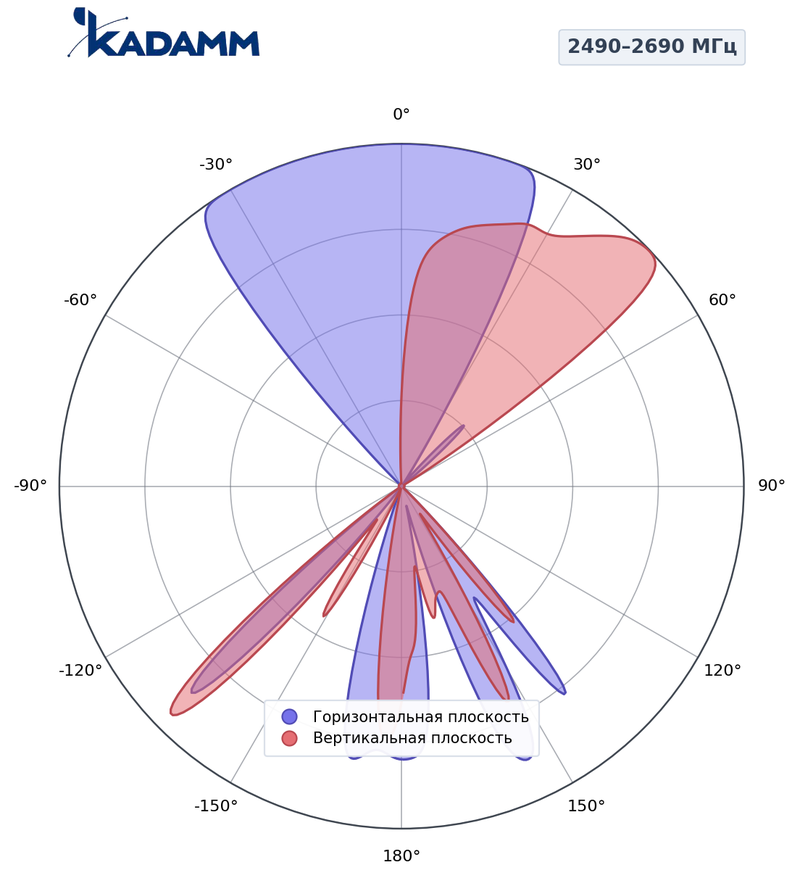

2490–2690 МГц, сервисный луч 30°, горизонтальная и вертикальная плоскости

На уровне −3 дБ луч по горизонтали шириной 65°, у TDD — ≥4,5°, у TDD — ≤28°; по вертикали — 4,5–15,4°. Задний лепесток ниже главного минимум на 22 дБ.

Массив TDD (beamforming) 2490–2690, 3300–3800 МГц: общие и калибровочные параметры

TDD: одноколонный луч

TDD: широковещательный луч (BCH)

TDD: сервисный луч

Массив R1/R2: 2×698–960 МГц

Массив Y1/Y2: 2×1427–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K861166R24 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для K861166R24.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K861166R24 — TDD: 1 × вилка MQ4+MQ5; FDD: 8 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K861166R24 покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K861166R24 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K861166R24 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,7 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,7 = 57,7 дБм, то есть около 589 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,7 − 90,8 = −33,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 4,5°) — около 184 м, верхняя — около 361 м.

Сети и службы в полосах K861166R24:

Перед заказом KADAMM K861166R24 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1427–3800 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 16×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K861166R24 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,5 кг.
• При установке K861166R24 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K861166R24: электрический 2–12°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K861166R24 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — TDD: 1 × вилка MQ4+MQ5; FDD: 8 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K861166R24 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K861166R24 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,5 кг; упаковка 1885 × 620 × 330 мм.
