KADAMM K861166R21 — комбинированная антенна TDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 МГц, 17,7 дБи, 16 портов, RET

KADAMM K861166R21 — антенна базовой станции с массивами FDD и TDD в одном корпусе диапазона TDD 3300–3800 + FDD 2×698–960 / 2×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Рядом с KADAMM K861166R21 в каталоге стоит KADAMM K861166R23. У K861166R21 усиление 17,7 дБи, у K861166R23 — 18 дБи; у K861166R21 луч по горизонтали 65°, у K861166R23 — 12°; у K861166R21 электрический наклон 2–12°, у K861166R23 — 2–14°. С моделью KADAMM K861176R21 различие в другом: у K861166R21 габариты 1499 × 499 × 178 мм, у K861176R21 — 2080 × 499 × 178 мм.

Горизонтальный луч — 65°: под эту ширину рассчитана обычная трёхсекторная схема. Три панели через 120° дают круговое покрытие, а небольшое перекрытие на стыках секторов позволяет телефону переходить из одного в другой без провала.

По вертикали луч узкий — ≥6°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Наклоном управляют дистанционно (RET, AISG 2.0 / 3GPP TS 25.461). Кронштейн добавляет механический наклон 0–15°; его оставляют для грубой подстройки — механика поднимает задний лепесток и портит края сектора.

О диаграмме говорят цифры: усиление — до 17,7 дБи; отношение вперёд/назад — ≥23 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен на ≥15 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−150 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 1499 × 499 × 178 мм; масса 33,5 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 815 / 167 / 826 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 17 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Это комбинированная панель: в одном корпусе — массив TDD (5G NR / LTE TDD) с формированием луча и секторные FDD-массивы. Калибровочный порт выравнивает амплитуды и фазы трактов TDD-массива, чтобы луч формировался точно. Одна такая панель заменяет на мачте две отдельные антенны.

Системы излучателей

Всего у K861166R21 — 5 систем излучателей, 16 портов.

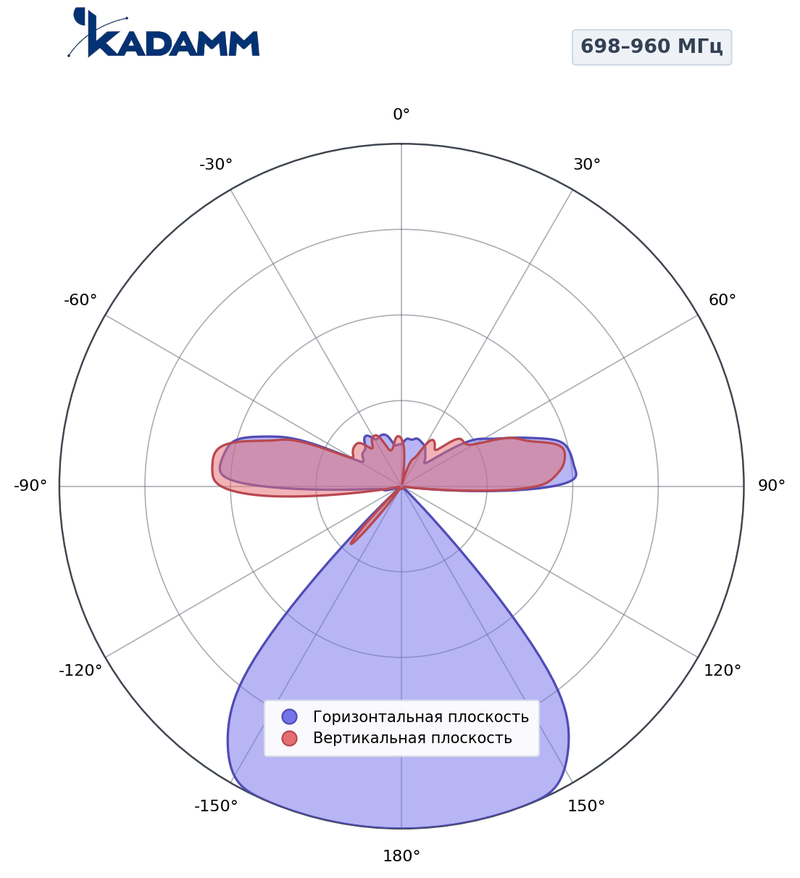

698–960 МГц, горизонтальная и вертикальная плоскости, массив R1/R2Главный лепесток по горизонтали 67–69°, по вертикали 13–15,8°, усиление в максимуме 13,4–14,2 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

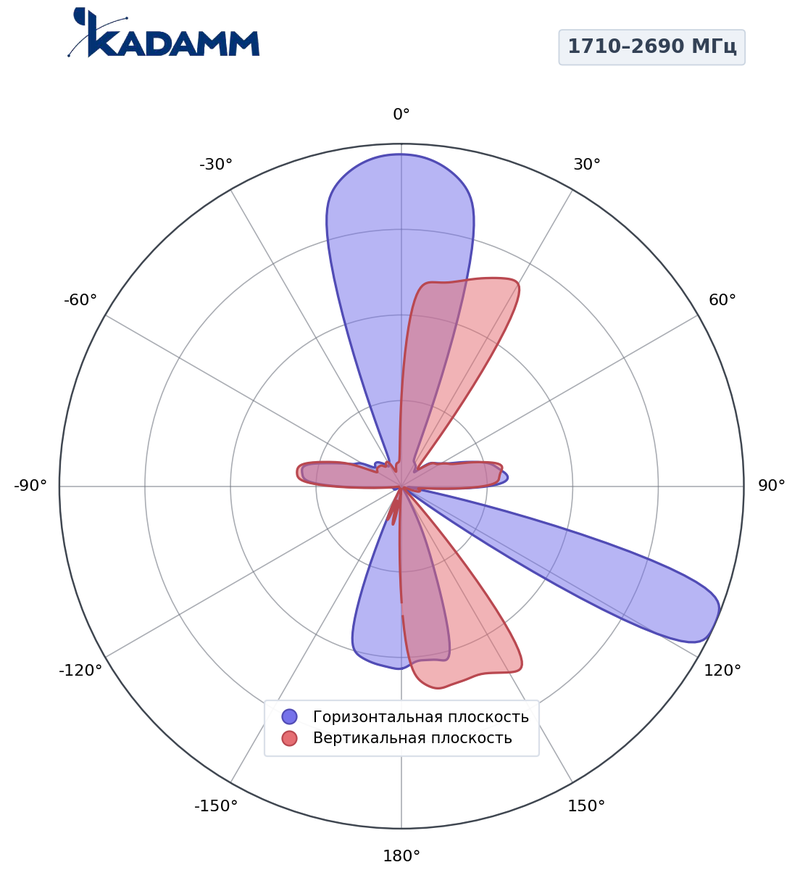

1710–2690 МГц, горизонтальная и вертикальная плоскости, массив Y1/Y2Главный лепесток по горизонтали 59–67°, по вертикали 4,7–6,8°, усиление в максимуме 16,7–17,7 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°, у TDD — 80–86°, у TDD — ≥5,5°, у TDD — ≤30°; по вертикали — 4,7–15,8°. Задний лепесток ослаблен не менее чем на 23 дБ относительно главного.

Массив TDD (beamforming) 3300–3800 МГц: общие и калибровочные параметры

TDD: одноколонный луч

TDD: широковещательный луч (BCH)

TDD: сервисный луч

Массив R1/R2: 2×698–960 МГц

Массив Y1/Y2: 2×1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K861166R21 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для K861166R21.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K861166R21 — 17 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K861166R21 покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K861166R21 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K861166R21 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,7 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,7 = 57,7 дБм, то есть около 589 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,7 − 90,8 = −33,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 5,5°) — около 175 м, верхняя — около 404 м.

Сети и службы в полосах K861166R21:

Перед заказом KADAMM K861166R21 сверьте с проектом:

• Частоты оборудования — внутри 698–960, 1710–2690 и 3300–3800 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 16×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K861166R21 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• Панель K861166R21 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K861166R21: электрический 2–12°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K861166R21 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 17 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K861166R21 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K861166R21 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 1880 × 620 × 330 мм.
