Что представляет собой антенна
KADAMM K850252616 — антенна с формированием луча (beamforming) для сетей LTE TDD и 5G NR, диапазон TDD 2515–2675 МГц. Внутри — многоколонный массив излучателей с кросс-поляризацией ±45°: 8 портов — 4 колонки по две поляризации. Луч формирует не антенна, а базовая станция: активный радиоблок задаёт амплитуды и фазы сигналов в каждом тракте, и диаграмма поворачивается в сторону абонента по азимуту.
У антенны два вида лучей. Широковещательный (65° по горизонтали) закрывает весь сектор: по нему идут каналы управления и поиск абонентов. Сервисные лучи узкие (25°) и следуют за абонентом: усиление сервисного луча на 0° — 21 дБи.
Отдельный калибровочный порт связан со всеми трактами антенны (коэффициент связи −26 дБ). По нему базовая станция измеряет и выравнивает разницу амплитуд и фаз в трактах — без калибровки лучи формируются неточно и усиление теряется.
По вертикали лучи узкие (5°), поэтому важен наклон. Электрический наклон регулируется в пределах 2–12°, механический наклон кронштейна — 0–15°.
Качество: отношение вперёд/назад — ≥25 дБ; поляризационная развязка — ≥15 дБ.
Механика: размеры 1500 × 320 × 105 мм; масса 16,2 кг плюс 7,3 (69AA) кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 788 / 90 / 787 Н при 150 км/ч; рабочая температура −50…+65 °C. Разъёмы — 9 × розетка N (IEC 61169-16). Эти данные нужны для расчёта опоры и кронштейна.
Системы излучателей
| Массив | Диапазон | Усиление | Луч Г / В | Наклон | Разъёмы |
|---|---|---|---|---|---|
| Массив TDD (beamforming) 2515–2675 МГц | общие и калибровочные параметры | — | — | 2–12° | 2 × N |
| TDD | одноколонный луч | ≥15,5 дБи | 65° ± 15° / ≥5° | 2–12° | 2 × N |
| TDD | широковещательный луч (BCH) | ≥15 дБи | ≥5° / ≥5° | 2–12° | 2 × N |
| TDD | сервисный луч | ≥21 дБи | ≤25° | 2–12° | 2 × N |
Чем отличается от похожих моделей KADAMM
- Полосы 2515–2675 МГц, у K850252617 — 2496–2690 МГц
- Усиление 15 дБи, у K850252617 — 16,2 дБи (меньше на 1,2 дБ)
- Луч по горизонтали 65°, у K850252617 — 90°
- Разъём N, у K850252617 — 4.3-10
- Электрический наклон 2–12°, у K850252617 — 2–10°
- Габариты 1500 × 320 × 105 мм, у K850252617 — 1495 × 270 × 140 мм
KADAMM K850252617 берут, когда нужен запас по дальности; KADAMM K850252616 легче и проще в монтаже.
- Полосы 2515–2675 МГц, у K850232717 — 2300–2690 МГц
- Усиление 15 дБи, у K850232717 — 16 дБи (меньше на 1 дБ)
- Луч по горизонтали 65°, у K850232717 — 65–80°
- Разъём N, у K850232717 — 4.3-10
- Габариты 1500 × 320 × 105 мм, у K850232717 — 1450 × 320 × 150 мм
- Легче на 1,3 кг (16,2 кг и 17,5 кг)
KADAMM K850232717 берут, когда нужен запас по дальности; KADAMM K850252616 легче и проще в монтаже.
- Полосы 2515–2675 МГц, у K850253616 — 2496–3600 МГц
- Усиление 15 дБи, у K850253616 — 15,5 дБи (меньше на 0,5 дБ)
- Луч по горизонтали 65°, у K850253616 — 65–100°
- Электрический наклон 2–12°, у K850253616 — 6°
- Габариты 1500 × 320 × 105 мм, у K850253616 — 1135 × 290 × 105 мм
- Тяжелее на 6 кг (16,2 кг и 10,2 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Диаграммы направленности
Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°, у TDD — ≥5°, у TDD — ≤25°; по вертикали — ≥5°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.
Ключевые особенности
Полосы 2515–2675 МГц, 8 портов, поляризация 45°; к каждой системе подключают свой радиомодуль.
Значение K850252616 по главному направлению, по массивам — в таблице «О модели»; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 65°, у TDD — ≥5°, у TDD — ≤25°; по ней видно, какой сектор закрывает K850252616.
Согласование K850252616 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Электрический наклон K850252616 задаётся в пределах 2–12°.
Крепление: на трубу Ø50–Ø115 мм; механический наклон 0–15°.
Как читать характеристики
Электрические характеристики
Массив TDD (beamforming) 2515–2675 МГц: общие и калибровочные параметры
| Параметр | Значение |
|---|---|
| Поляризация | 45° |
| Электрический наклон | 2–12° |
| Допуск электрического наклона | 1° |
| Коэффициент связи калибровочного порта с портами антенны, дБ | −26 ± 2 |
| КСВН портов | ≤1,5 |
| Развязка между портами одной поляризации, дБ | 2°≥20,3 12°≥25 |
| Развязка между портами разных поляризаций, дБ | ≥25 |

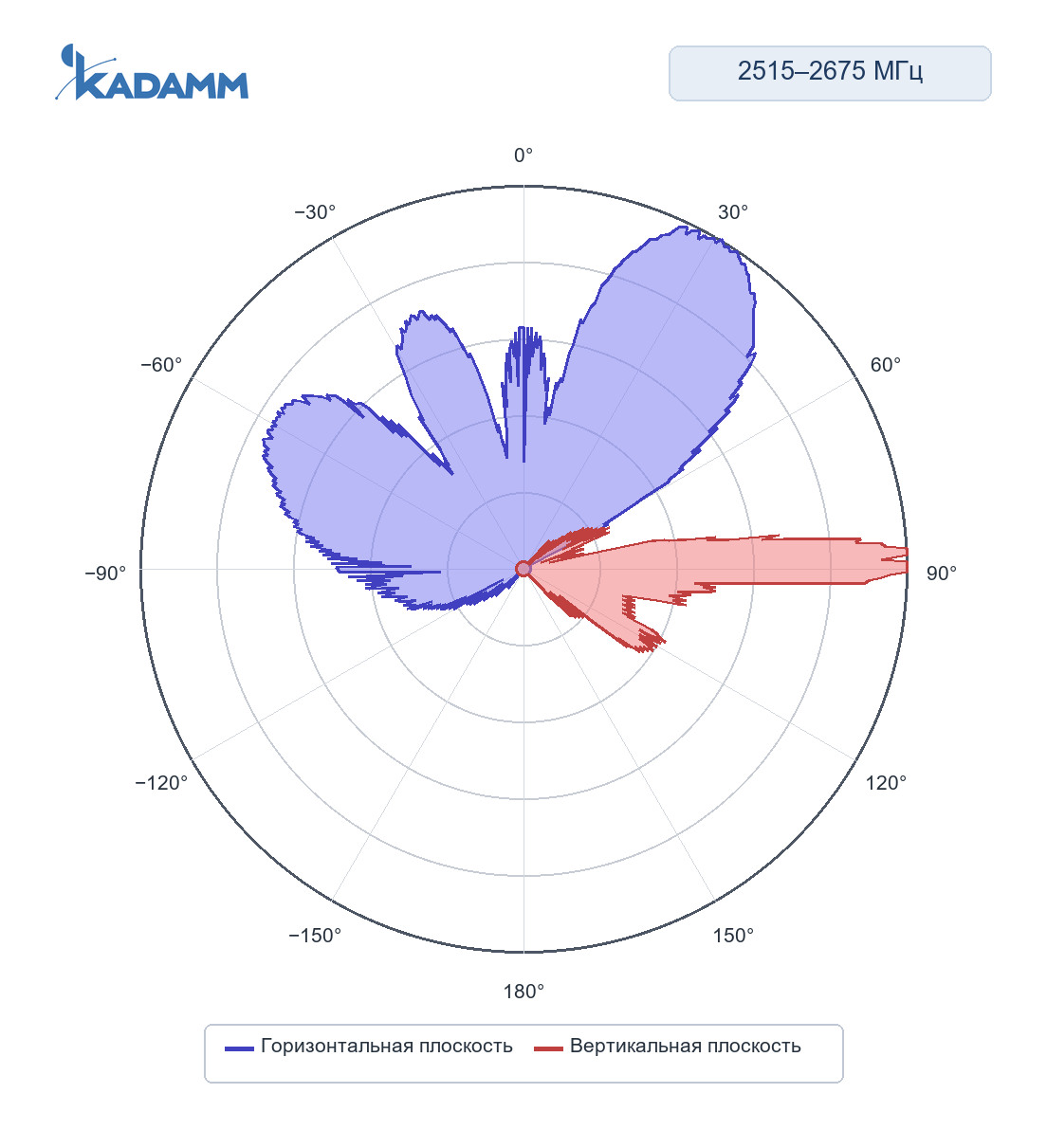

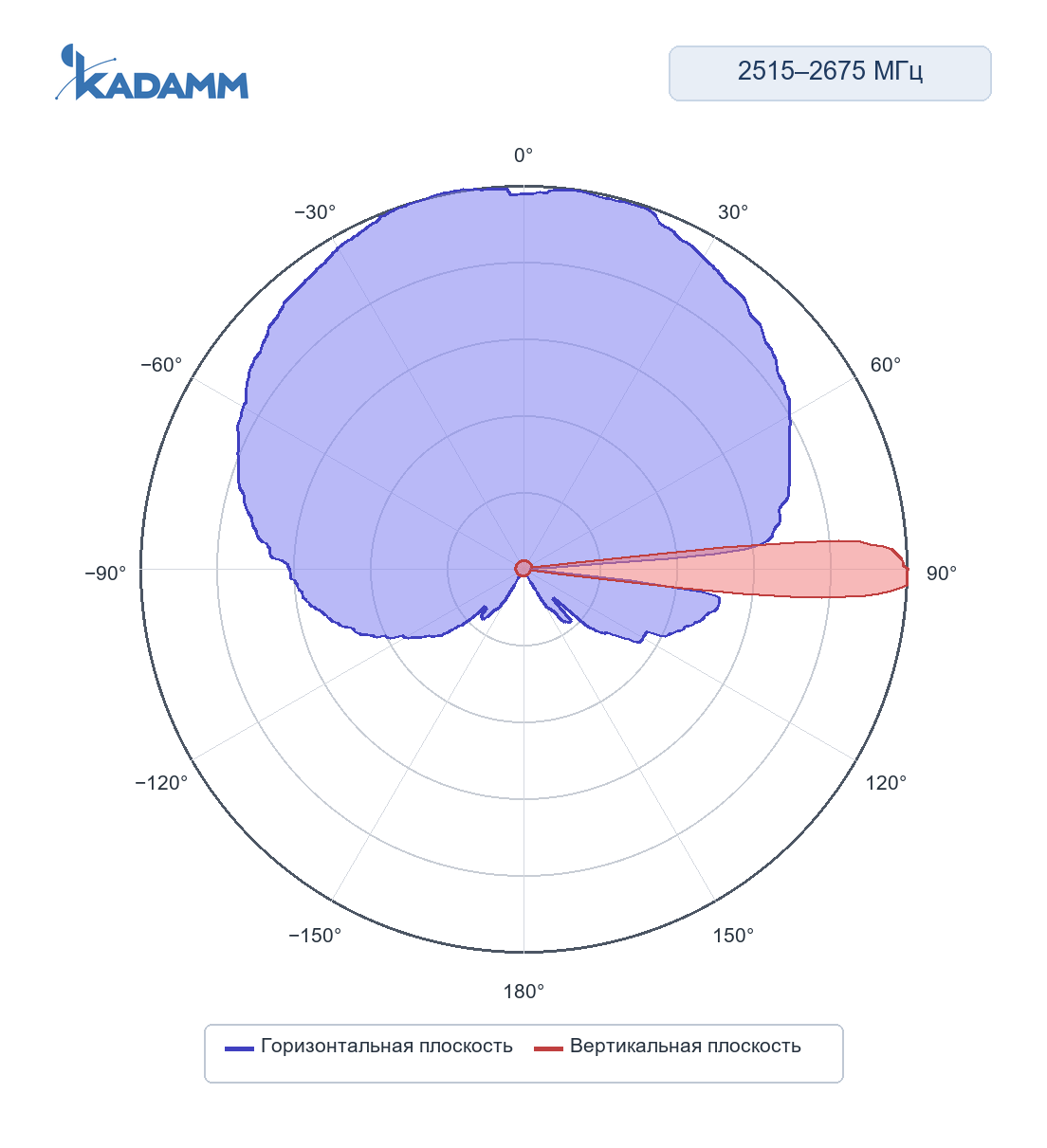

TDD: одноколонный луч
| Параметр | 2515–2675 МГц |
|---|---|
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° ± 15° |
| Коэффициент усиления, дБи | ≥15,5 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥5° |
| Поляризационная развязка (0°), дБ | ≥15 |
| Поляризационная развязка (±60°), дБ | ≥8 |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≤−15 |

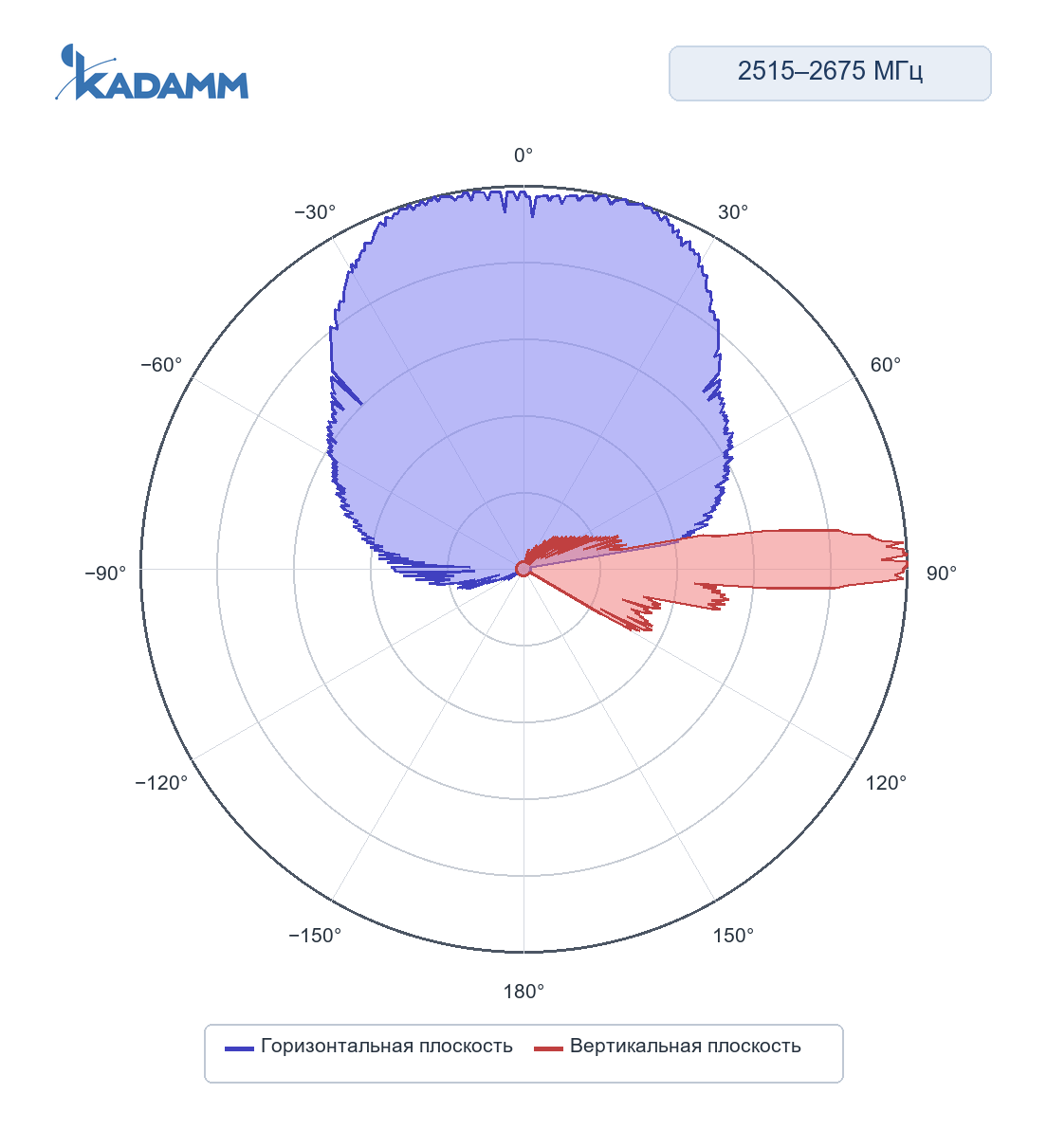

TDD: широковещательный луч (BCH)
| Параметр | 2515–2675 МГц |
|---|---|
| Коэффициент усиления, дБи | ≥15 |
| SPR (±60°), % | ≥90 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | ≥5° |
| Коэффициент защитного действия (вперёд/назад), дБ | ≥25 |
| Подавление первого бокового лепестка (вертикальная плоскость), дБ | ≤−16 |

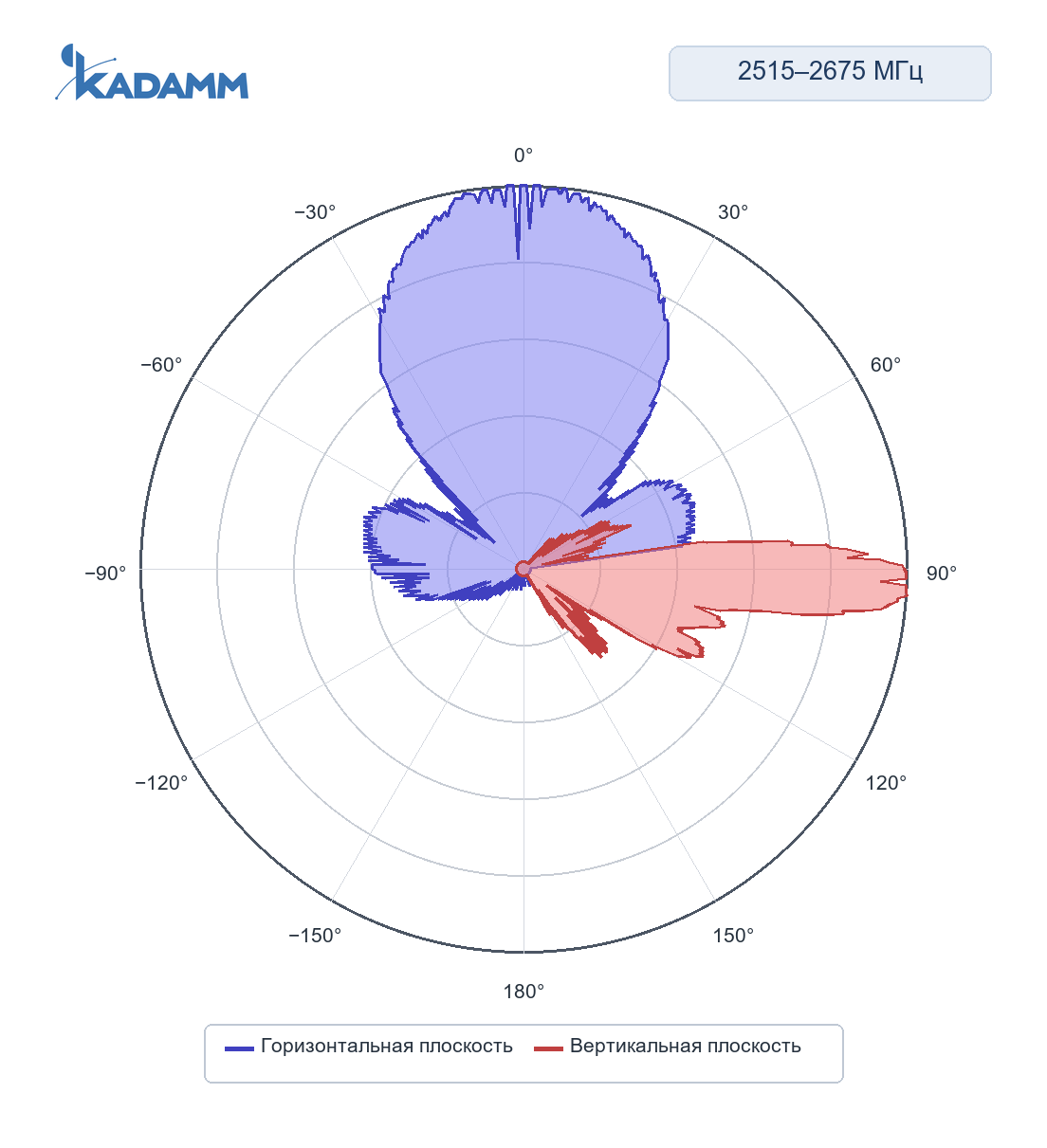

TDD: сервисный луч
| Параметр | 2515–2675 МГц |
|---|---|
| Усиление луча на 0°, дБи | ≥21 |
| Ширина луча на 0° по уровню −3 дБ | ≤25° |
| Подавление боковых лепестков луча на 0°, дБ | ≤−12 |
| Поляризационная развязка луча на 0° (осевая), дБ | ≥18 |
| Коэффициент защитного действия луча на 0°, дБ | ≥28 |
Общие параметры
| Параметр | Значение |
|---|---|
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|

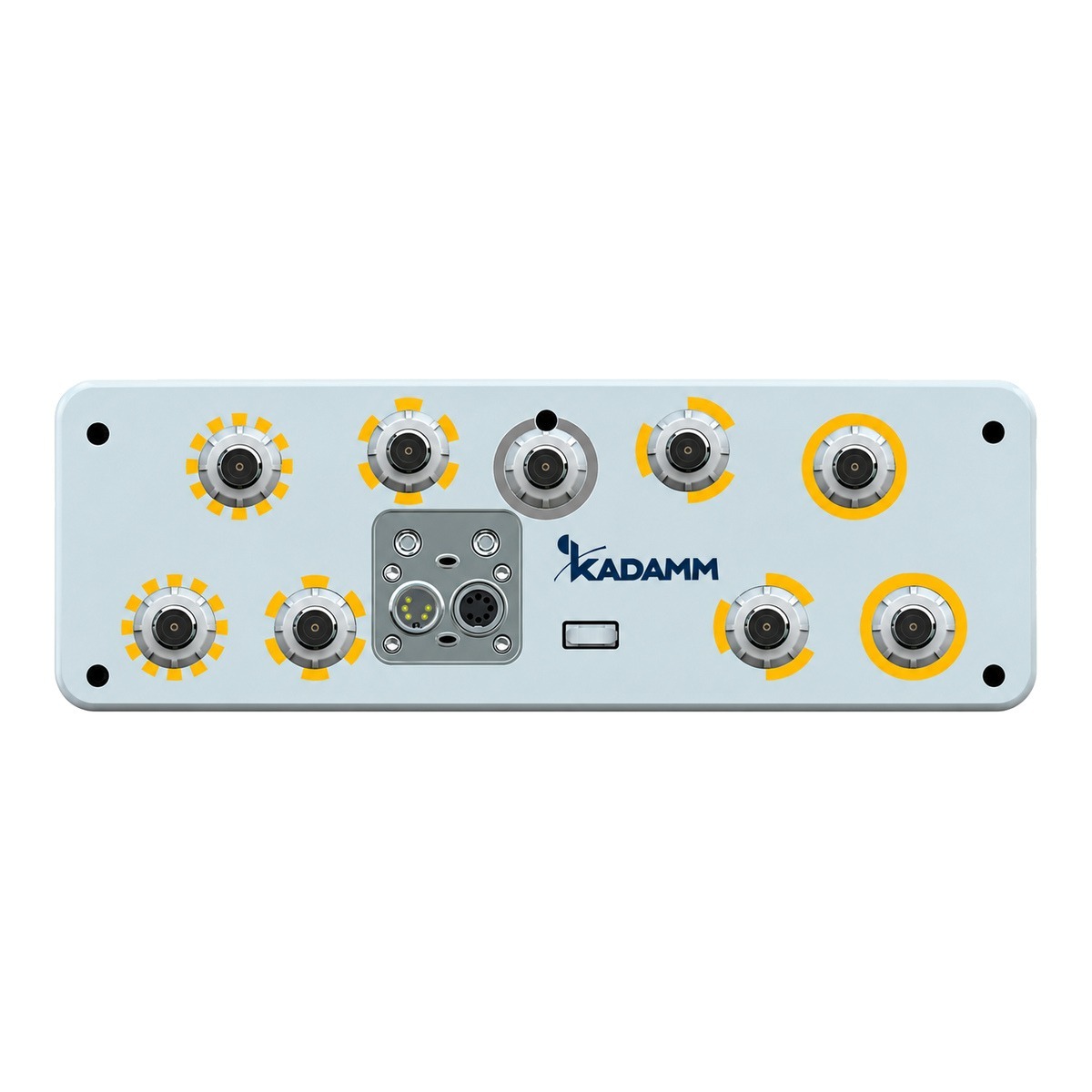

| Разъёмы | 9 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1500 × 320 × 105 мм |
| Размеры упаковки | 1762 × 420 × 205 мм |
| Масса антенны | 16,2 кг |
| Масса монтажного комплекта | 7,3 (69AA) кг |
| Масса в упаковке | 26,1 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 788 / 90 / 787 Н |
| Максимальная скорость ветра | 250 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у K850252616 — 9 × розетка N (IEC 61169-16).
- 3GPP TS 36.101 и 38.101-1 — полосы K850252616 покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K850252616 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход K850252616 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 15 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 15 = 55 дБм, то есть около 316 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 2595 МГц (середина полосы 2515–2675 МГц): L = 32,45 + 20·lg 2595 + 20·lg 1 = 100,7 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 55 − 100,7 = −45,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
- Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 5°) — около 179 м от опоры, верхняя — около 381 м.
Применение
Антенны с формированием луча ставят в сетях LTE TDD и 5G NR диапазона TDD 2515–2675 МГц вместе с активными радиоблоками: плотная застройка, высотные здания, места массового скопления людей — там, где луч должен следовать за абонентом.
Перед заказом KADAMM K850252616 сверьте с проектом:
- Частоты оборудования — внутри 2515–2675 МГц
- Разъёмы — 8×N
- Опора и крепление — на трубу Ø50–Ø115 мм
- Климат площадки — в пределах −50…+65 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление K850252616 — на трубу Ø50–Ø115 мм; монтажный комплект весит 7,3 (69AA) кг.
- Панель K850252616 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
- Наклон K850252616: электрический 2–12°; механический 0–15° — кронштейном.
- Разъёмы — 9 × розетка N (IEC 61169-16), выведены снизу.
- Уличные соединения K850252616 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление K850252616 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ K850252616
- Монтажный комплект на трубу Ø50–Ø115 мм
Масса монтажного комплекта — 7,3 (69AA) кг; упаковка 1762 × 420 × 205 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание K850252616 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM K850252616 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора K850252616 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
