Гибридная панель для сектора базовой станции: обычные массивы и массив с двумя лучами по азимуту в одном радоме, полосы 2×694–960 / 4×1710–2690 / 4×1695–1920 / 4×2490–2690 МГц. Наклон меняется дистанционно.
Описание
КАДАММ K843902721 — гибридная секторная антенна. Часть массивов работает как обычная панель с сектором 65°/65°, а один массив формирует два узких луча, разведённых по азимуту (± 28 ± 26 ± 24 ± 22 °). Сектор в полосе этого массива делится на две половины, и каждая обслуживается своим лучом — без второй антенны на опоре.
Максимальное усиление 19,3 дБи, длина полотна 2780 мм. Полосы массивов: 2×694–960 / 4×1710–2690 / 4×1695–1920 / 4×2490–2690 МГц.
Электрический наклон 2–12° / 2–10° меняется из аппаратной через блок RET командами AISG. Кронштейн добавляет механический наклон 0–8°.
Какие диапазоны 3GPP перекрыты массивами антенны, показано в таблице под характеристиками.

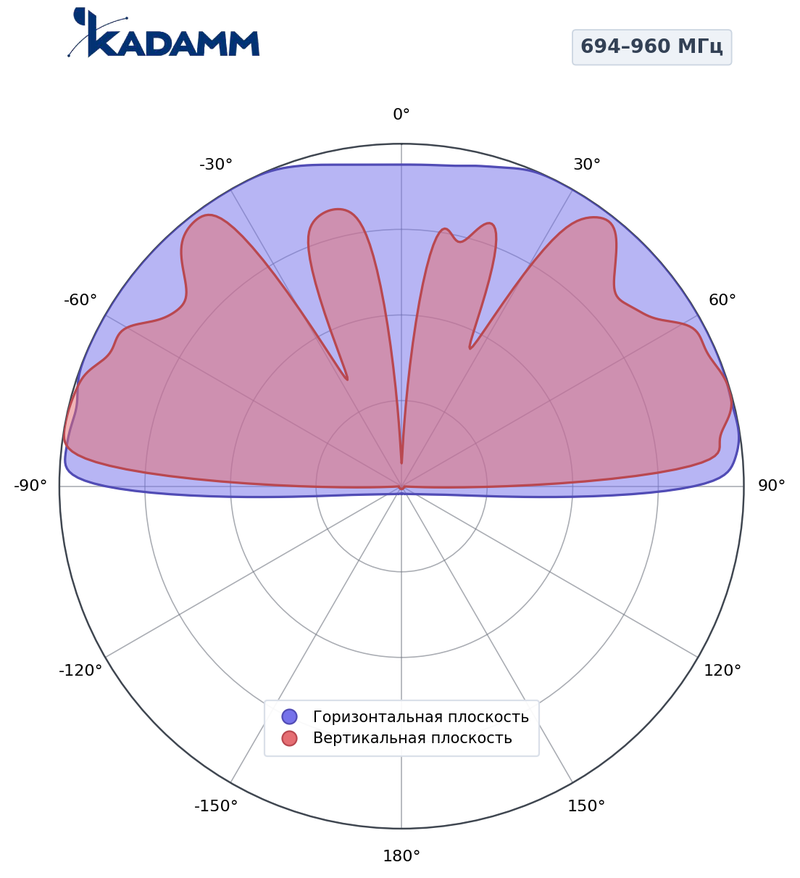

Диаграммы направленности
Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
| Параметр | 694–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ± 45° | |||
| Усиление при среднем наклоне, дБи | 15,7 | 16,2 | 16,5 | 16,3 |
| Усиление во всём диапазоне наклонов, дБи | 15,5 ± 0. 6 | 16,0 ± 0,5 | 16,3 ± 0,5 | 16,1 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70 ± 5° | 66 ± 4° | 64 ± 4° | 62 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 8,9 ± 0,6° | 8,1 ± 0,6° | 7,7 ± 0,5° | 7,4 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 24 | более 25 | более 25 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 19 | более 18 | более 18 | более 18 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 16 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
| Параметр | 1710–1920 МГц | 1920–2200 МГц | 2200–2490 МГц |
|---|---|---|---|
| Поляризация | ± 45° | ||
| Направления лучей по азимуту | ± 28 ± 26 ± 24 ± 22 \° | ||
| Усиление при среднем наклоне, дБи | 18,0 | 18,7 | 19,3 |
| Усиление во всём диапазоне наклонов, дБи | 17,8 ± 0,7 | 18,5 ± 0,7 | 19,1 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 38 ± 3° | 36 ± 3° | 33 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 7,5 ± 0,6° | 6,5 ± 0,6° | 5,8 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 | более 27 | более 27 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 17 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | более 17 | более 17 |
| Электрический наклон | 2–10° | ||
| КСВН | менее 1,5 | ||
| Развязка между входами одной системы, дБ | ≥25 | ||
| Развязка между входами разных систем, дБ | ≥15 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | ||
| Входное сопротивление (импеданс) | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||
| Грозозащита | Заземление по постоянному току | ||
| Параметр | 1695–1920 МГц | 2490–2690 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|
| Поляризация | ± 45° | ||||
| Направления лучей по азимуту | ± 28 ± 26 ± 24 ± 22 \° | ||||
| Усиление при среднем наклоне, дБи | 19,0 | 16,5 | 17,0 | 17,5 | 17,3 |
| Усиление во всём диапазоне наклонов, дБи | 18,8 ± 0,6 | 16,3 ± 0,6 | 16,8 ± 0,5 | 17,3 ± 0,5 | 17,1 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 31 ± 3° | 68 ± 6° | 67 ± 6° | 61 ± 5° | 58 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,2 ± 0,5° | 7,4 ± 0,7° | 6,6 ± 0,5° | 5,8 ± 0,4° | 5,3 ± 0,4° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 27 | более 25 | более 25 | более 25 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 17 | более 17 | более 18 | более 18 | более 17 |
| Подавление первого бокового лепестка, дБ | более 16 | более 16 | более 16 | более 16 | более 15 |
| Электрический наклон | 2–12° | ||||
| КСВН | менее 1,5 | ||||
| Развязка между входами одной системы, дБ | ≥25 | ||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | ||||
| Входное сопротивление (импеданс) | 50 Ом | ||||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | ||||
| Грозозащита | Заземление по постоянному току | ||||
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | 20 × 4.3-10, розетка (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2780 × 630 × 175 мм |
| Размеры упаковки | 3220 × 750 × 291 мм |
| Масса антенны | 64 кг |
| Масса монтажного комплекта | 12,8 кг |
| Масса в упаковке | 87,4 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1468 / 445 / 1524 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–8° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
Похожие антенны KADAMM
| Параметр | КАДАММ K843902721 | КАДАММ K842902720 | КАДАММ K841902719 | КАДАММ K840902719 | КАДАММ K840902718 |
|---|---|---|---|---|---|
| Полоса | 2×694–960 / 4×1710–2690 / 4×1695–1920 / 4×2490–2690 МГц | 2×698–960 МГц, 2×1710–2690 МГц, 4×1710–2690 МГц | 2×698–960 МГц, 2×1710–2690 МГц, 4×1710–2690 МГц | 698–960 МГц, 2×1710–2690 МГц, 2×1710–2690 МГц | 698–960 МГц, 2×1710–2690 МГц, 2×1710–2170 МГц |
| Луч по горизонтали | 65°/65° | 65°/65° | 65°/65° | 65°/65° | 65°/65° |
| Усиление | 19,3 дБи | 16,4/17,4/19,3 дБи | 15,6/18,3/16,3 дБи | 16,7/17,6/18,5 дБи | 16,7/17,6/18,2 дБи |
| Наклон | 2–12° / 2–10°, RET | 2–10°, RET | 2–12°, RET | 2–12°, RET | 2–12°, RET |
| Страница | ← Вы здесь | Открыть | Открыть | Открыть | Открыть |
Все модели и подбор по задаче — в разделе «Антенны 5G: TDD + FDD, гибридные и с формированием луча».
Вопросы и ответы
Два узких луча вместо одного широкого делят нагрузку сектора пополам и повышают ёмкость в полосе многолучевого массива без установки второй антенны.
Нет, два луча формирует только отдельный массив, остальные работают как обычная секторная панель.
Каждый луч выведен на свою пару портов ±45° — это два независимых сектора для радиомодулей.
Электрический наклон 2–12° / 2–10° меняется из аппаратной через блок RET командами AISG.
