Гибридная панель для сектора базовой станции: обычные массивы и массив с двумя лучами по азимуту в одном радоме, полосы 2×698–960 / 4×1710–2690 МГц. Наклон меняется дистанционно.
Описание
КАДАММ K840902619 — гибридная секторная антенна. Часть массивов работает как обычная панель с сектором 65°, а один массив формирует два узких луча, разведённых по азимуту (± 27° / ± 26° / ± 23° / ± 21°). Сектор в полосе этого массива делится на две половины, и каждая обслуживается своим лучом — без второй антенны на опоре.
Максимальное усиление 18,3 дБи, длина полотна 2080 мм. Полосы массивов: 2×698–960 / 4×1710–2690 МГц.
Электрический наклон 2–12° / 2–10° меняется из аппаратной через блок RET командами AISG. Кронштейн добавляет механический наклон 0–10°.
Какие диапазоны 3GPP перекрыты массивами антенны, показано в таблице под характеристиками.

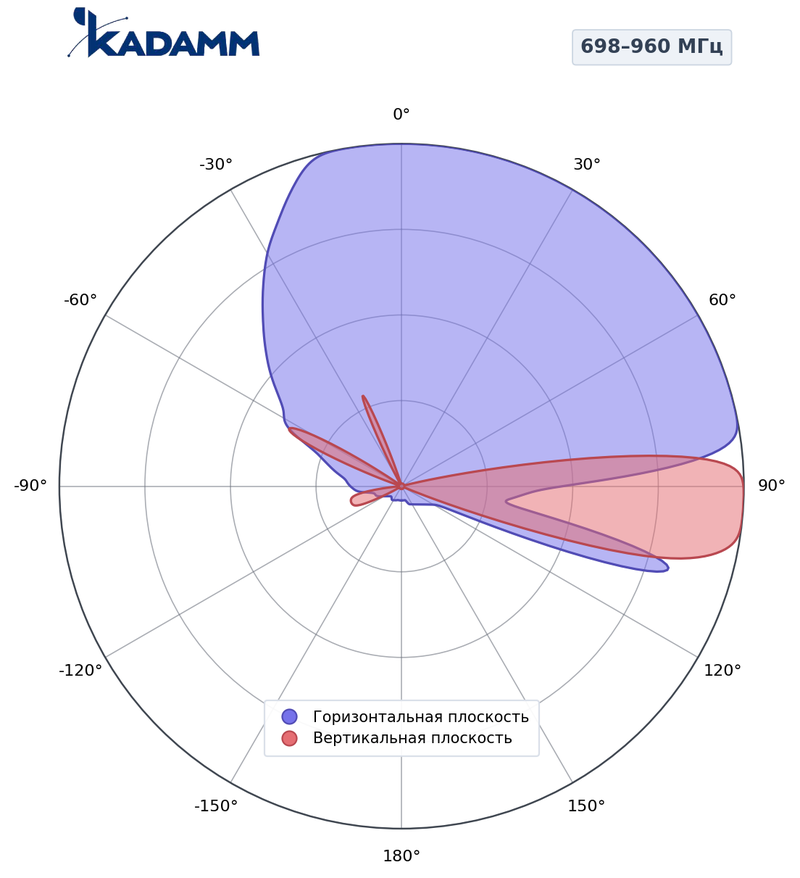

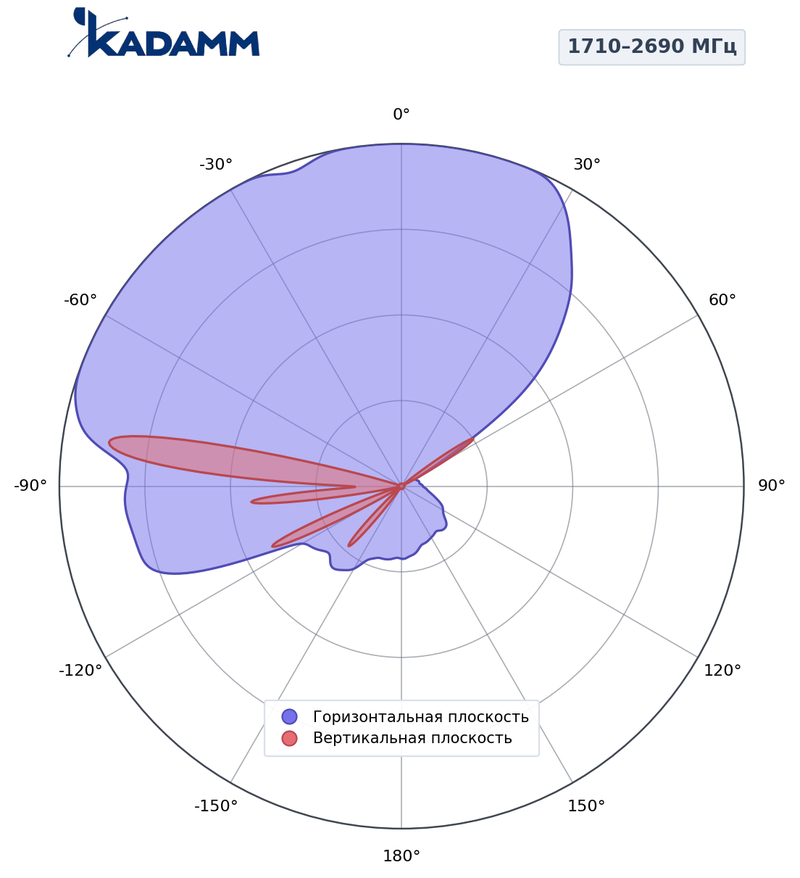

Диаграммы направленности
Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
| Параметр | 698–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ± 45° | |||
| Усиление при среднем наклоне, дБи | 14,6 | 15,0 | 15,2 | 15,3 |
| Усиление во всём диапазоне наклонов, дБи | 14,4 ± 0,5 | 14,8 ± 0,5 | 15,0 ± 0,5 | 15,1 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 71 ± 6° | 64 ± 5° | 63 ± 5° | 61 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 11,5 ± 1,2° | 10,5 ± 0,6° | 10,0 ± 0,5° | 9,4 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 23 | более 23 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 15 | более 16 | более 16 | более 16 |
| Подавление первого бокового лепестка, дБ | более 15 | более 15 | более 15 | более 15 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Развязка между входами разных систем, дБ | ≥25 (R1//R2) ≥25 (R1,R2//Y1,Y2,Y3,Y4) | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 400 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ± 45° | |||
| Направления лучей по азимуту | ± 27° | ± 26° | ± 23° | ± 21° |
| Усиление при среднем наклоне, дБи | 17,5 | 17,9 | 18,2 | 18,3 |
| Усиление во всём диапазоне наклонов, дБи | 17,3 ± 0,9 | 17,7 ± 0,6 | 18,0 ± 0,6 | 18,1 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 35 ± 3° | 33 ± 3° | 32 ± 3° | 31 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 9,3 ± 0,6° | 8,4 ± 0,6° | 7,3 ± 0,6° | 6,7 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 25 | более 25 | более 25 |
| Подавление первого бокового лепестка, дБ | более 15 | более 15 | более 15 | более 15 |
| Электрический наклон | 2–10° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | ≥25 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 дБн | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | |||
| Протокол RET | AISG 2.0 / 3GPP TS 25.461 | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × 4.3-10, розетка (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 2080 × 499 × 198 мм |
| Размеры упаковки | 2465 × 620 × 330 мм |
| Масса антенны | 45 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 55 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 1100 / 325 / 1240 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–10° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
Похожие антенны KADAMM
| Параметр | КАДАММ K840902619 | КАДАММ K840902620 | КАДАММ K840902718 | КАДАММ K840902719 | КАДАММ K840902119 |
|---|---|---|---|---|---|
| Полоса | 2×698–960 / 4×1710–2690 МГц | 2×698–960 МГц, 4×1710–2690 МГц | 698–960 МГц, 2×1710–2690 МГц, 2×1710–2170 МГц | 698–960 МГц, 2×1710–2690 МГц, 2×1710–2690 МГц | 698–960 МГц, 4×1710–2170 МГц |
| Луч по горизонтали | 65° | 65° | 65°/65° | 65°/65° | 65° |
| Усиление | 18,3 дБи | 16,2/19,7 дБи | 16,7/17,6/18,2 дБи | 16,7/17,6/18,5 дБи | 16,5/18,6 дБи |
| Наклон | 2–12° / 2–10°, RET | 2–10°, RET | 2–12°, RET | 2–12°, RET | 2–10°, RET |
| Страница | ← Вы здесь | Открыть | Открыть | Открыть | Открыть |
Все модели и подбор по задаче — в разделе «Антенны 5G: TDD + FDD, гибридные и с формированием луча».
Вопросы и ответы
Два узких луча вместо одного широкого делят нагрузку сектора пополам и повышают ёмкость в полосе многолучевого массива без установки второй антенны.
Нет, два луча формирует только отдельный массив, остальные работают как обычная секторная панель.
Каждый луч выведен на свою пару портов ±45° — это два независимых сектора для радиомодулей.
Электрический наклон 2–12° / 2–10° меняется из аппаратной через блок RET командами AISG.
