KADAMM K834172720v01 — двухлучевая многолучевая секторная антенна 4×1710–2690 МГц, 33°, 19 дБи, 8 портов, RET

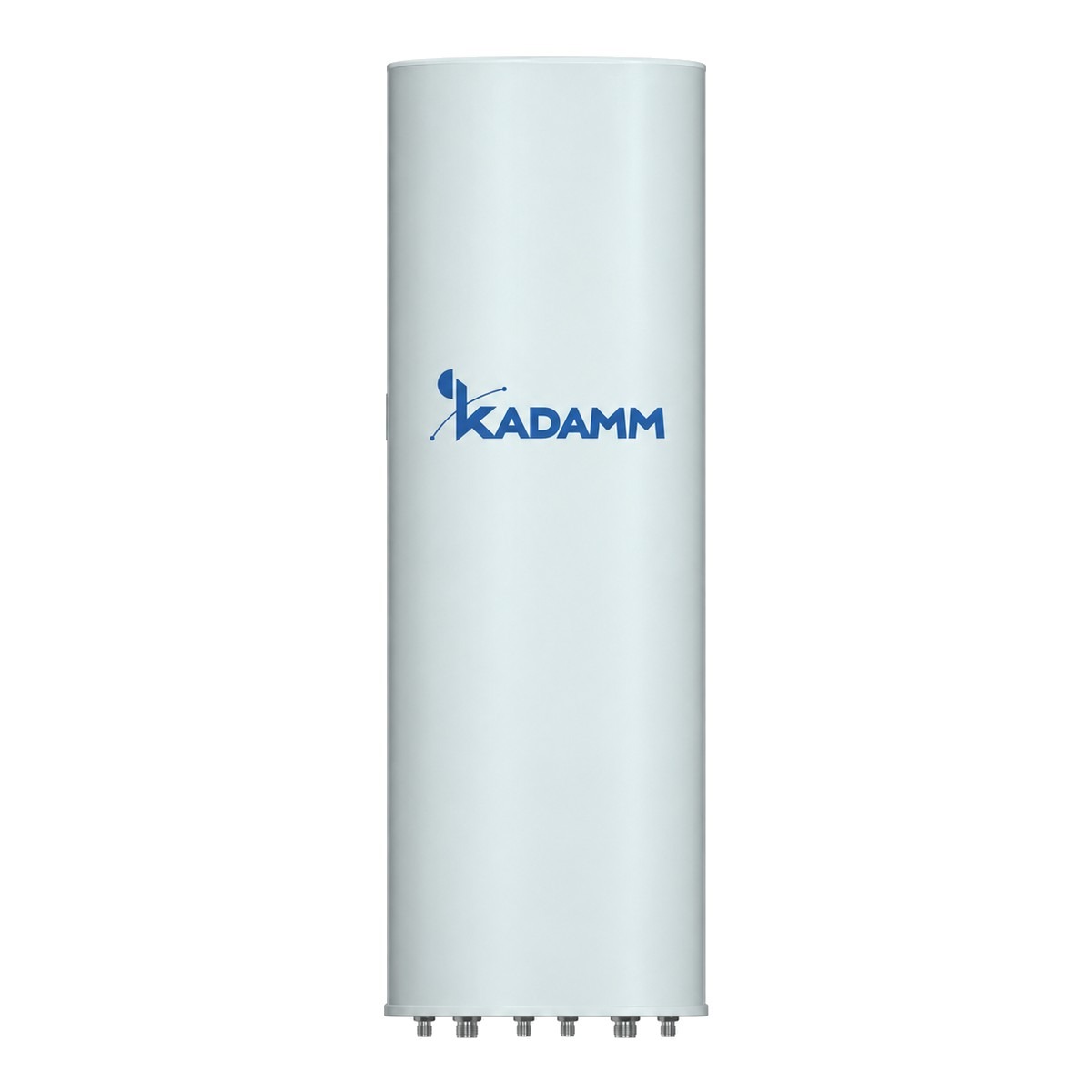

KADAMM K834172720v01 — многолучевая панельная антенна базовой станции диапазона 4×1710–2690 МГц. Обычная секторная панель даёт один луч, а здесь решётка излучателей с рефлектором и диаграммообразующей схемой внутри корпуса из стеклопластика формирует два независимых узких луча. Каждый луч — отдельный сектор со своими входами, поэтому одна антенна делит сектор сайта на части без второй панели на мачте.

Ширина каждого луча в горизонтальной плоскости — 33°. Узкие лучи концентрируют энергию: усиление панели — до 19 дБи, а соседние лучи перекрываются ровно настолько, чтобы абонент переходил из луча в луч без разрыва. Ёмкость сайта растёт пропорционально числу лучей: радиомодулей и частотных ресурсов становится больше, а опора остаётся прежней.

По вертикали лучи узкие (7,8°), поэтому важен наклон. Электрический наклон регулируется в пределах 2–12° дистанционно (RET, AISG 2.0 SRET), механический наклон кронштейна — 0–8°.

Качество: отношение вперёд/назад — более 27–29 дБ; поляризационная развязка — более 18 дБ; интермодуляция IM3 — ≤−150 дБн.

Механика: размеры 2580 × 400 × 150 мм; масса 33,6 кг плюс 8,8 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1345 / 318 / 1503 Н при 150 км/ч; рабочая температура −50…+65 °C. Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54). Эти данные нужны для расчёта опоры и кронштейна.

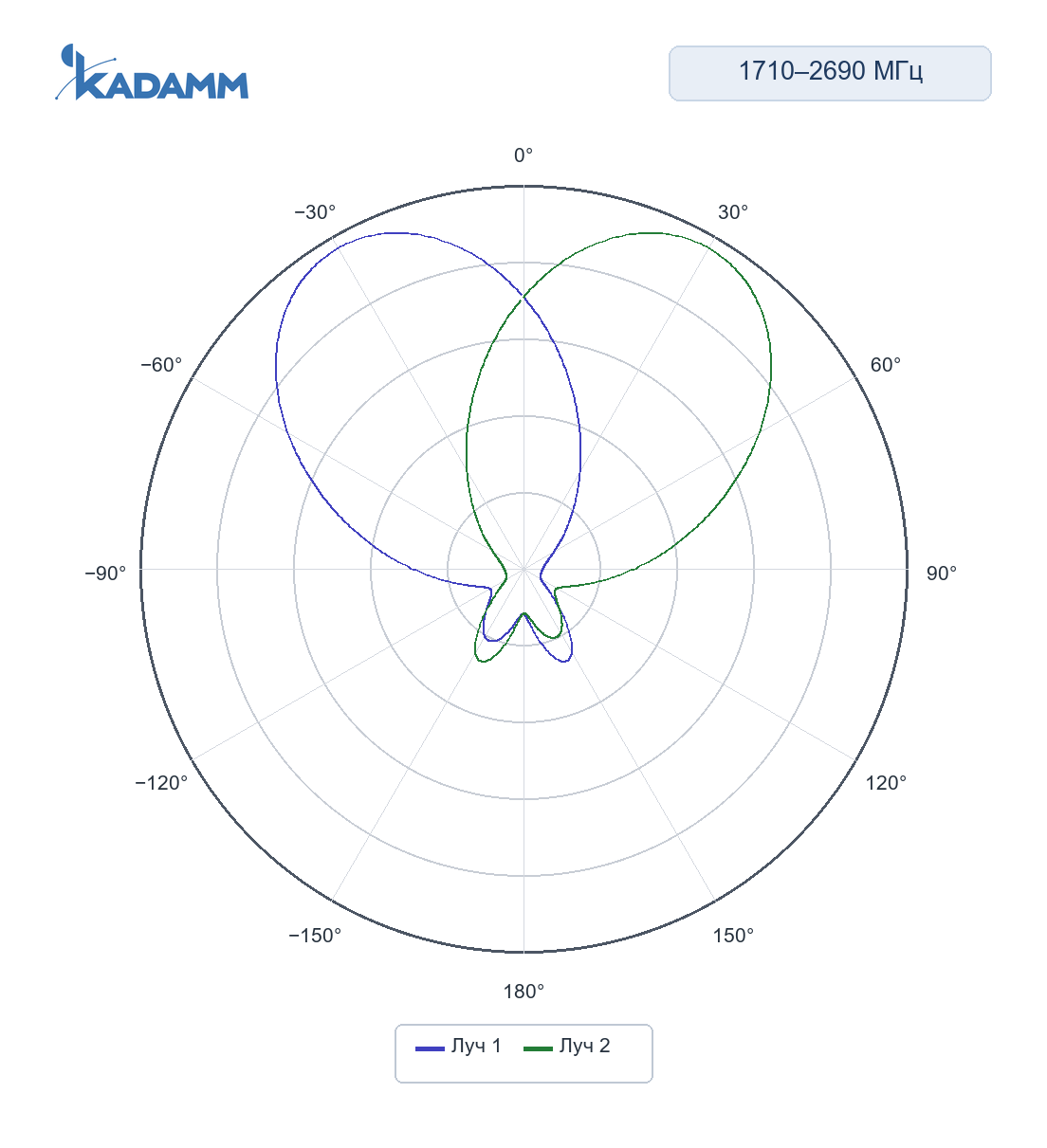

1710–2690 МГц, лучи 1 и 2, горизонтальная плоскостьГлавный лепесток по горизонтали 33–39°, усиление в максимуме 18,1–19,4 дБи, задний лепесток ниже главного не менее чем на 27 дБ.

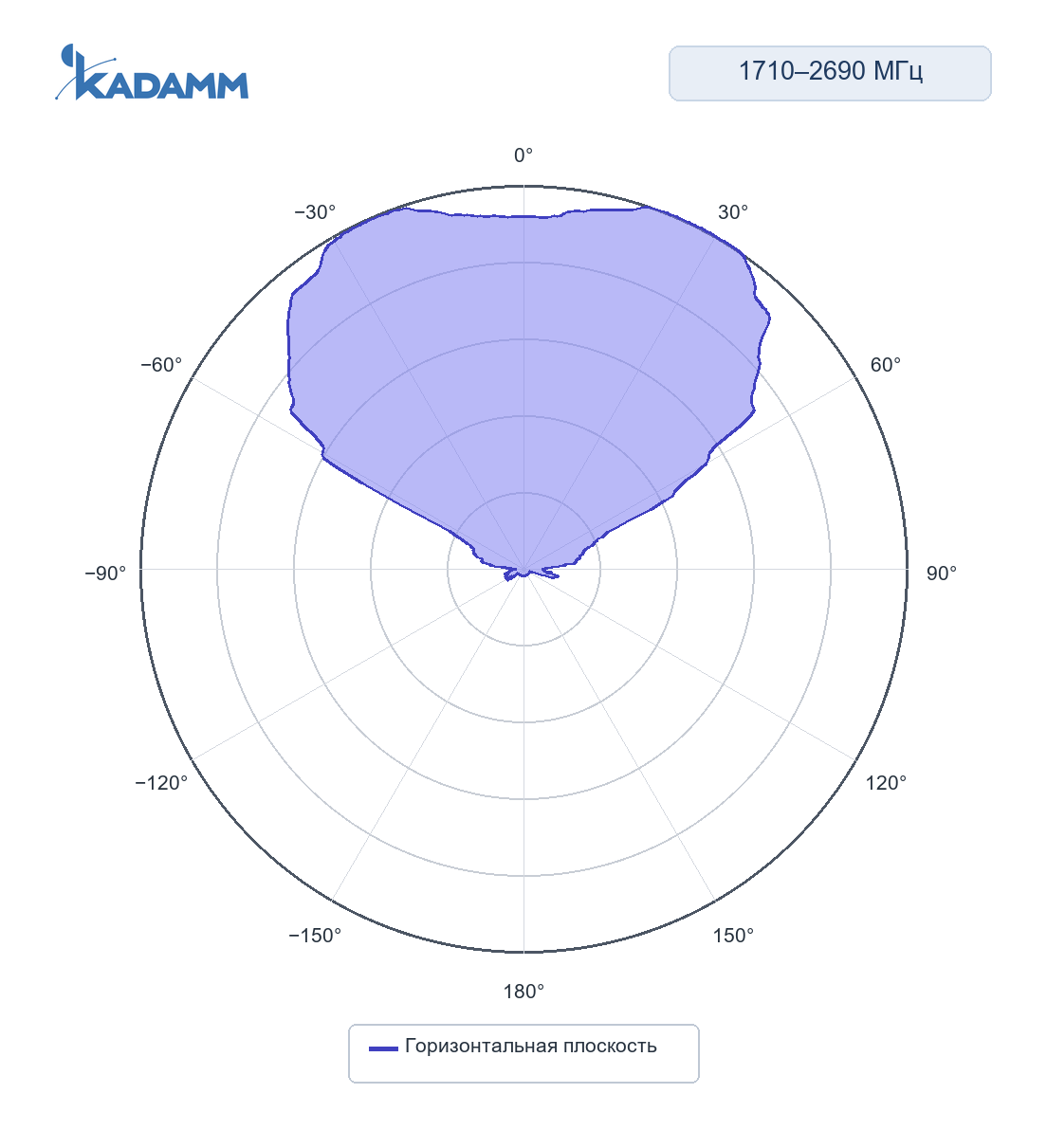

1710–2690 МГц, суммарная диаграмма двух лучей, горизонтальная плоскостьГлавный лепесток по горизонтали 33–39°, усиление в максимуме 18,1–19,4 дБи, задний лепесток ниже главного не менее чем на 27 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 33°; по вертикали — 5,5–7,8°. Задний лепесток ослаблен не менее чем на 27 дБ относительно главного.

• AISG 2.0 — протокол управления наклоном 2–12° у K834172720v01 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для K834172720v01.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K834172720v01 — 8 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K834172720v01 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K834172720v01 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K834172720v01 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 19 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 19 = 59 дБм, то есть около 794 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 59 − 99,3 = −40,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 5,5°) — около 175 м от опоры, верхняя — около 404 м.

Многолучевые панели ставят там, где сайт перегружен, а новую опору поставить негде: стадионы, площади, вокзалы, торговые районы, плотная жилая застройка. K834172720v01 делит сектор на 2 части без лишних антенн на мачте.

Сети и службы в полосах K834172720v01:

Перед заказом KADAMM K834172720v01 сверьте с проектом:

• Частоты оборудования — внутри 1710–2690 МГц
• Мощность на порт — не выше 200 Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K834172720v01 — на трубу Ø50–Ø115 мм; монтажный комплект весит 8,8 кг.
• Панель K834172720v01 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K834172720v01: электрический 2–12°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K834172720v01 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.

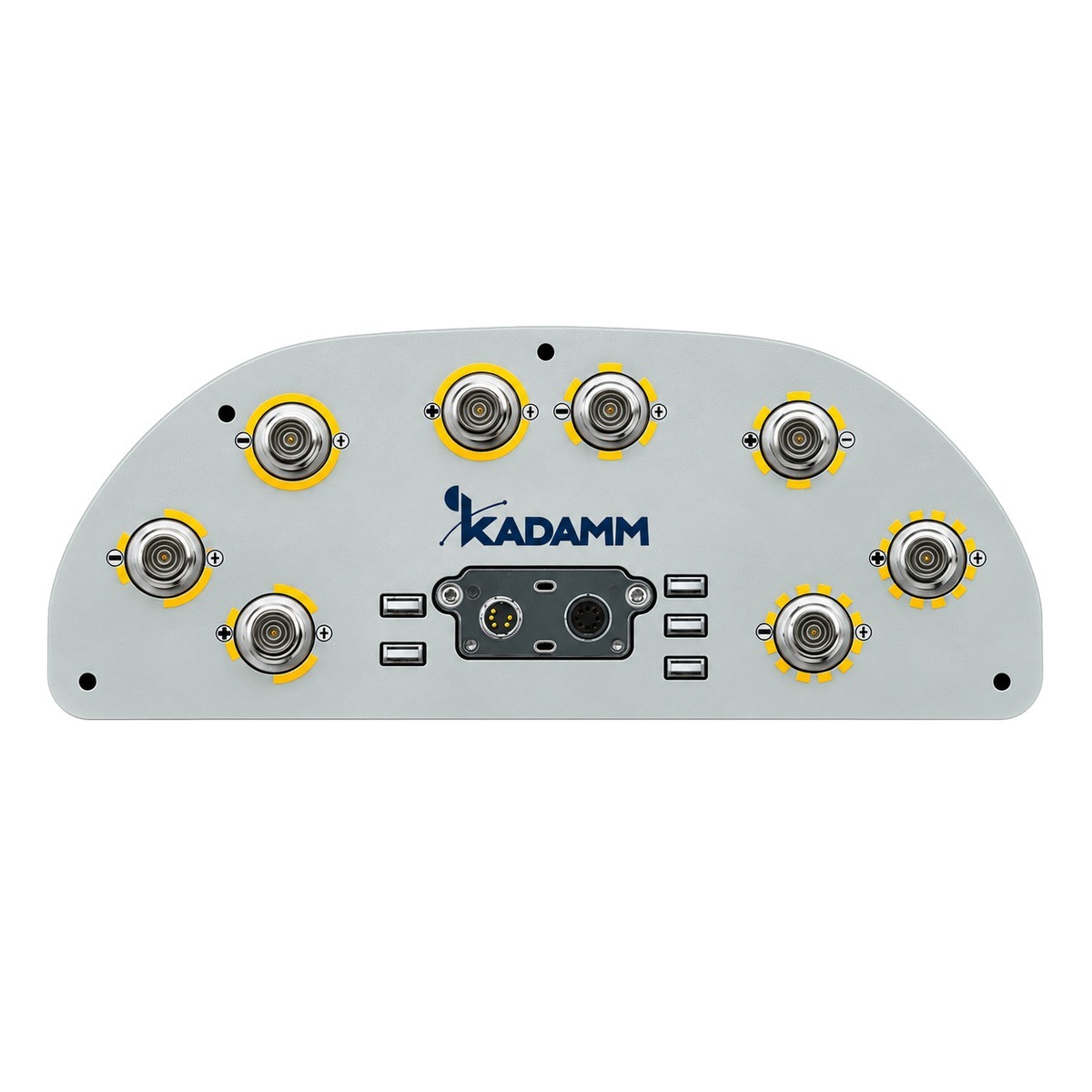

• Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K834172720v01 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K834172720v01 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 8,8 кг; упаковка 2925 × 490 × 265 мм.
