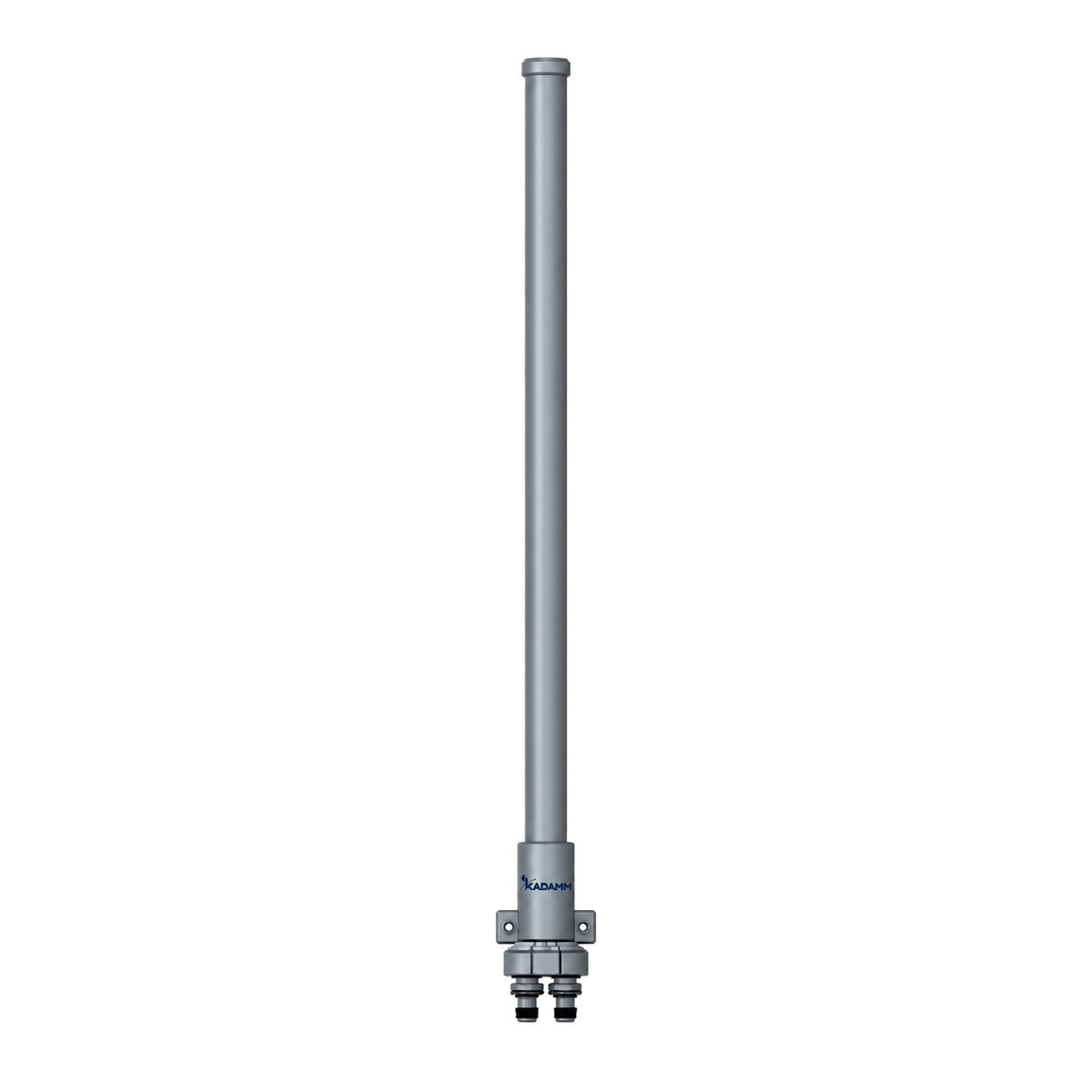

KADAMM K81702710T — многодиапазонная ненаправленная (всенаправленная) антенна 698–960 / 1710–2170 / 2330–2690 МГц, 10 дБи, 2 порта

KADAMM K81702710T — многодиапазонная ненаправленная диапазона 698–960 / 1710–2170 / 2330–2690 МГц. Антенна излучает равномерно во все стороны по горизонтали: её ставят в центре обслуживаемой зоны — на мачте базовой станции, ретранслятора или шлюза.

Внутри радома — несколько вибраторов, установленных друг над другом и запитанных в фазе (коллинеарная решётка). Усиление 6 ± 0,5 дБи набирается сжатием диаграммы по вертикали (вертикальный луч 24 ± 4° / 20 ± 4°): энергия, которая у одиночного штыря уходила бы в небо и в землю, собирается у горизонта. Отсюда главный компромисс: чем выше усиление, тем дальше уходит сигнал, но тем уже вертикальный луч и тем заметнее зона слабого сигнала прямо под мачтой.

Усиление указано в дБи — относительно изотропного излучателя. Для сравнения с антеннами, у которых усиление дано в дБд (относительно полуволнового диполя), из значения в дБи вычитают 2,15: 6 дБи = 3,9 дБд.

Радом из стеклопластика прочный, не боится ультрафиолета и обледенения и сохраняет форму антенны на ветру.

На УКВ и ДМВ связь идёт в пределах прямой видимости. Радиогоризонт d ≈ 4,12·(√h₁ + √h₂) км, где h₁ и h₂ — высоты антенн в метрах: для антенны на мачте 30 м и абонентской станции на высоте 1,5 м это около 28 км. Поэтому подъём антенны часто даёт больше, чем увеличение усиления.

Пример расчёта: на 829 МГц потери в свободном пространстве на 10 км — 32,45 + 20·lg 829 + 20·lg 10 ≈ 110,8 дБ. Антенна с усилением 6 дБи сокращает их на 6 дБ по сравнению с изотропным излучателем; при мощности передатчика 37 дБм (5 Вт) и потерях в кабеле 3 дБ уровень на входе приёмника с такой же антенной на другом конце — около −67,8 дБм. Реальная трасса добавляет потери на рельеф, застройку и растительность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 1823 × Ø40 мм; масса ≤2,0 кг; радом — стеклопластик; предельная скорость ветра 324 км/ч; рабочая температура −40…+60 °C.

Разъём — 2×4.3-10, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

Системы излучателей

Всего у K81702710T — 2 системы излучателей, 2 порта.

Система 698–960 МГц

Система 1710–2690 МГц

• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K81702710T — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K81702710T покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K81702710T в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K81702710T подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 10 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 10 = 50 дБм, то есть около 100 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 50 − 90,8 = −40,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Всенаправленные антенны ставят на базовые станции и ретрансляторы радиосетей, на шлюзы телеметрии, LoRa и ISM, на сотовые и промышленные маршрутизаторы — там, где абоненты находятся вокруг антенны.

Сети и службы в полосах K81702710T:

Перед заказом KADAMM K81702710T сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 2×4.3-10
• Климат площадки — в пределах −40…+60 °C

• K81702710T ставят вертикально, выше окружающих предметов и в стороне от мачты и соседних антенн.
• Наклон K81702710T: электрический 3°.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы K81702710T на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление K81702710T включают в контур заземления и молниезащиты опоры по проекту.

Масса монтажного комплекта — 0,8 кг.
