KADAMM K806702618v01 — секторная антенна 698–2690 МГц, 6 систем излучателей, 17,6 дБи, 12 портов, RET

KADAMM K806702618v01 — секторная панельная антенна для базовой станции на диапазон 2×698–960 / 2×1710–2690 / 2×1427–2690 МГц. Внутри радиопрозрачного радома из стеклопластика находится решётка излучателей, а за ней — металлический рефлектор: он отражает излучение вперёд, и панель работает на один сектор, почти не излучая назад. На базовой станции сотовой связи таких панелей ставят столько, сколько секторов у сайта, — на мачту, трубостойку или крышу.

По техническим описаниям KADAMM K806702618v01 и соседняя модель KADAMM K806702618 расходятся так: у K806702618v01 электрический наклон 2–12°, у K806702618 — 2–14°; у K806702618v01 габариты 2080 × 499 × 198 мм, у K806702618 — 1499 × 499 × 198 мм; у K806702618v01 масса 41 кг, у K806702618 — 35 кг. По сравнению с KADAMM K806702719v02 отличие другое: у K806702618v01 полосы 698–960 и 1427–2690 МГц, у K806702719v02 — 694–960 и 1427–2690 МГц.

Ширина луча в горизонтальной плоскости — 65°/65°/65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Каждая система излучателей двухполяризационная (±45°) и имеет два независимых входа; так одна панель обеспечивает MIMO 2×2 или разнесённый приём, и вторая антенна на мачте не нужна; поляризационная развязка — более 19–20 дБ. Систем излучателей в панели — 6, портов — 12: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре; развязка между системами — ≥25 (R1//R2) ≥28 (остальные) дБ.

Вертикальный луч узкий, 11 ± 0,8°, и от наклона панели зависит почти всё: в какой точке луч касается земли, каким будет радиус соты и сколько помех достанется соседям. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Механический наклон кронштейна (0–10°) — запасной вариант для грубой настройки: он увеличивает задний лепесток и искажает сектор по краям.

О диаграмме говорят цифры: усиление — до 17,6 дБи; отношение вперёд/назад — более 20–22 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механические данные: размеры 2080 × 499 × 198 мм; масса 41 кг плюс 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1100 / 325 / 1240 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54), расположены снизу. По ним считают опору и кронштейн — на высоте панель ловит ветер, как парус.

Системы излучателей

Всего у K806702618v01 — 6 систем излучателей, 12 портов.

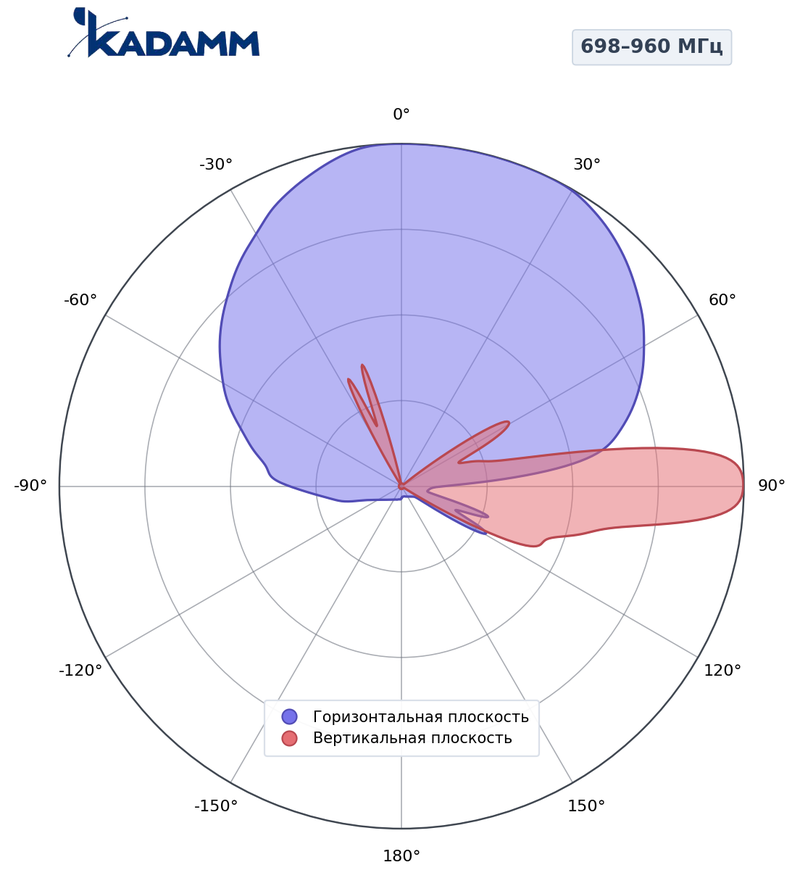

698–960 МГц, горизонтальная и вертикальная плоскости, массив R1/R2Главный лепесток по горизонтали 65–68°, по вертикали 9–11°, усиление в максимуме 14,2–14,8 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

698–960 МГц, горизонтальная плоскость, массив R1/R2Главный лепесток по горизонтали 65–68°, усиление в максимуме 14,2–14,8 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

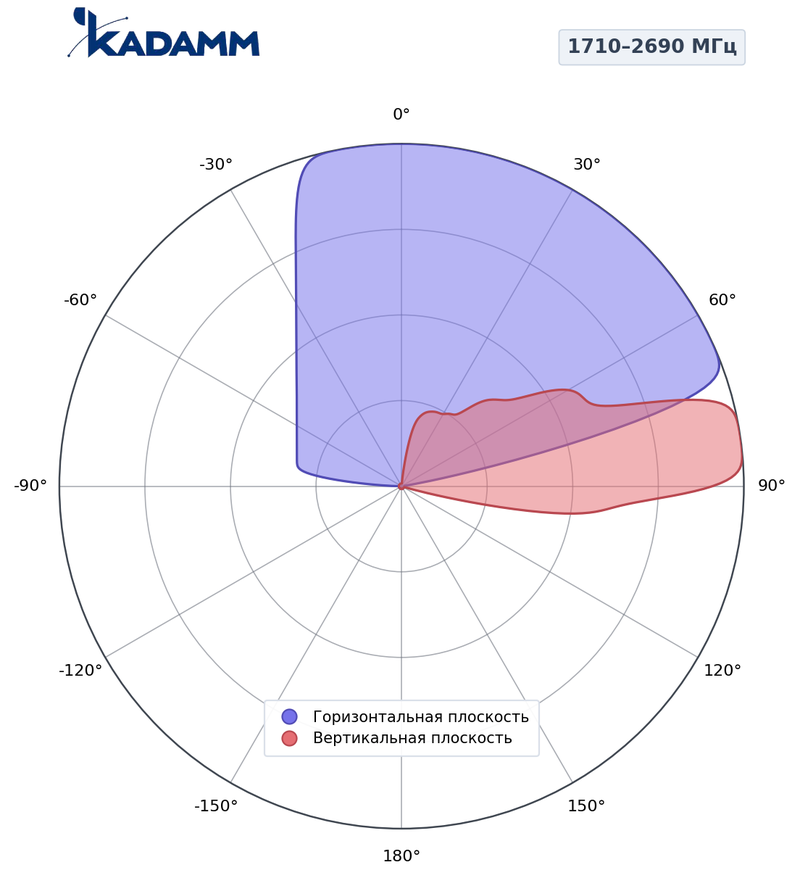

1710–2690 МГц, горизонтальная и вертикальная плоскости, массив Y2/Y3Главный лепесток по горизонтали 58–67°, по вертикали 5,1–6,9°, усиление в максимуме 16,5–17,3 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

1427–2690 МГц, горизонтальная плоскость, массив Y2/Y3Главный лепесток по горизонтали 58–67°, усиление в максимуме 16,5–17,3 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

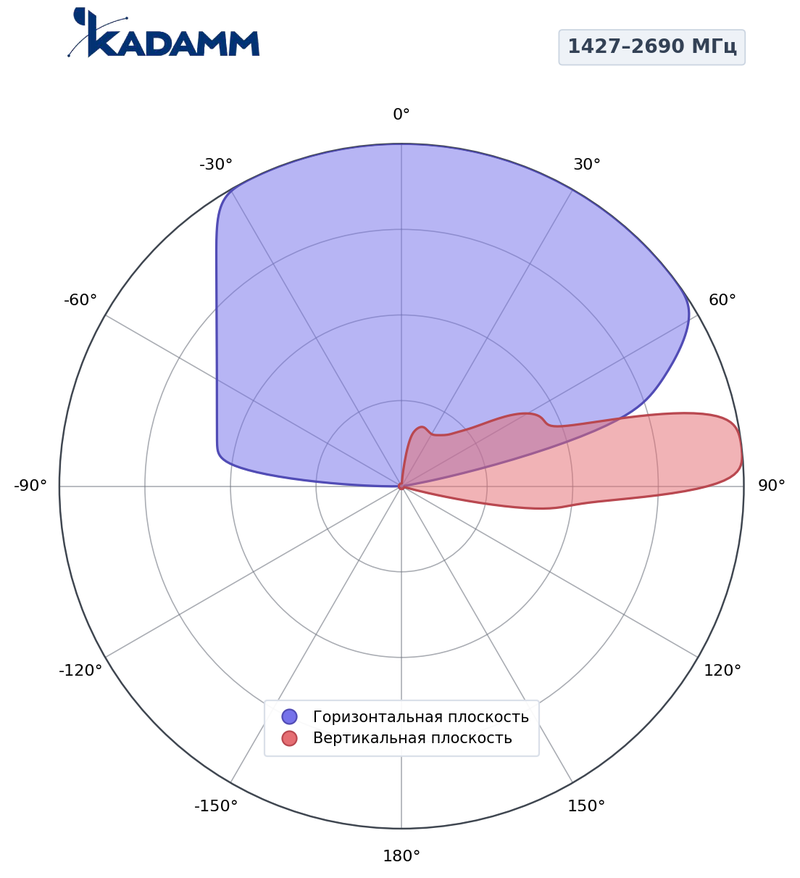

1427–2690 МГц, горизонтальная и вертикальная плоскости, массив Y1/Y3Главный лепесток по горизонтали 58–65°, по вертикали 5,1–8,1°, усиление в максимуме 16–17,6 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65° во всех диапазонах; по вертикали — 5,1–11°. Назад антенна излучает слабее, чем вперёд, не менее чем на 20 дБ.

Массив R1/R2: 2×698–960 МГц

Массив Y2/Y3: 2×1710–2690 МГц

Массив Y1/Y3: 2×1427–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K806702618v01 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K806702618v01.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K806702618v01 — 12 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K806702618v01 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K806702618v01 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K806702618v01 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,6 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,6 = 57,6 дБм, то есть около 575 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,6 − 90,8 = −33,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 9°) — около 147 м, верхняя — около 687 м.

Сети и службы в полосах K806702618v01:

Перед заказом KADAMM K806702618v01 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1427–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 12×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K806702618v01 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,5 кг.
• K806702618v01 ставят строго вертикально (проверяют уровнем) и поворачивают на азимут своего сектора; оба угла записывают в паспорт площадки.
• Наклон K806702618v01: электрический 2–12°, дистанционно через блок RET; механический 0–10° — кронштейном.
• Блок RET антенны K806702618v01 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы K806702618v01 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление K806702618v01 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,5 кг; упаковка 2465 × 620 × 330 мм.
