KADAMM K806602719v02 — секторная антенна 617–2690 МГц, 6 систем излучателей, 19,2 дБи, 12 портов, RET

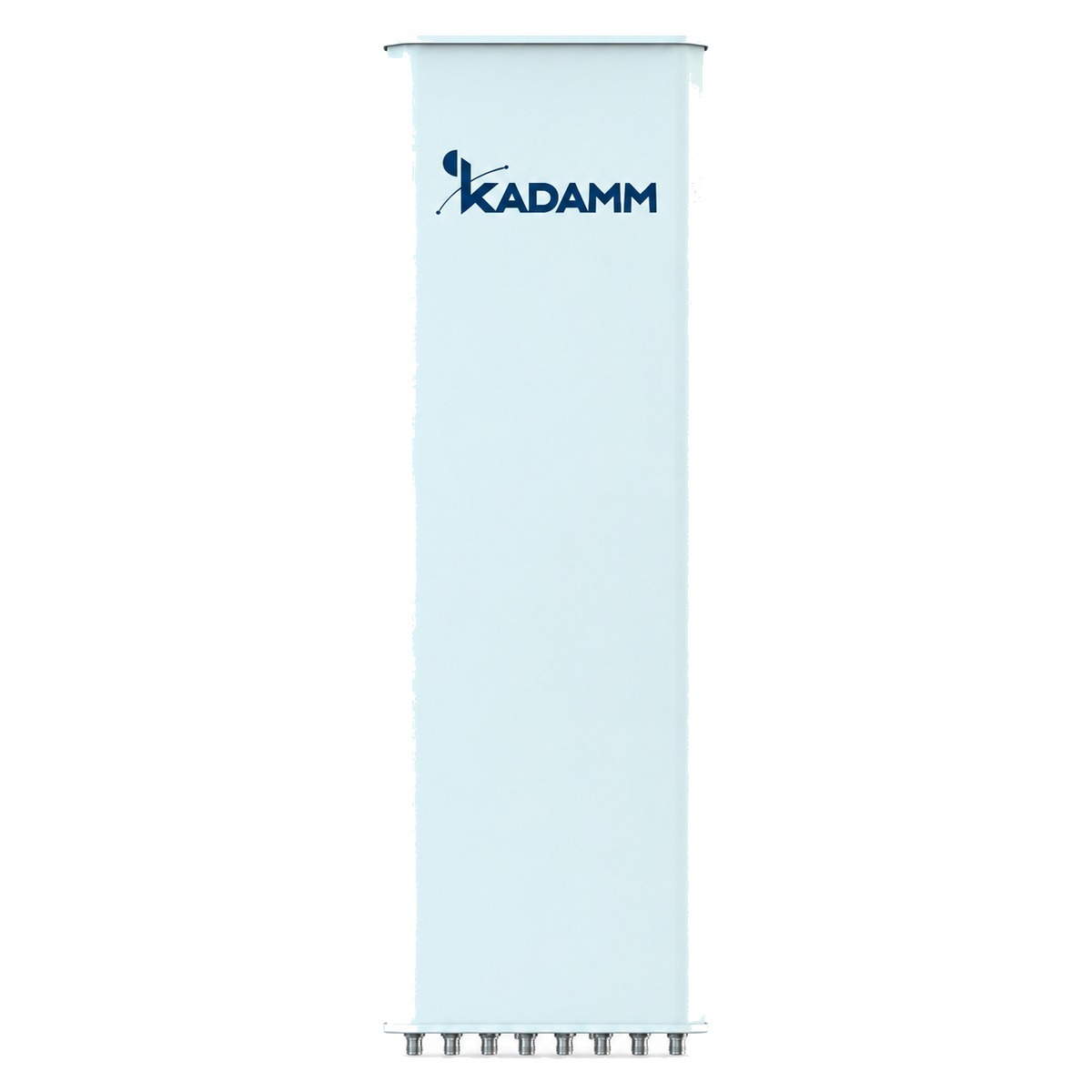

KADAMM K806602719v02 — секторная панельная антенна для базовой станции диапазона 2×617–894 / 4×1695–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°/65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — ≥16–18 дБ. Систем излучателей в панели — 6, портов — 12: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре; развязка между системами — R1//R2≥25 (R1,R2)//(Y1,Y2,Y3,Y4) ≥25 дБ.

По вертикали луч узкий — 10,8 ± 0,8°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12° / 2–10°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Управление дистанционное (RET, протокол AISG 2.0/3GPP): угол меняют с базовой станции или из центра управления, без подъёма бригады на мачту. Дополнительно кронштейн даёт механический наклон 0–8° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 19,2 дБи; отношение вперёд/назад — ≥22–25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 2599 × 499 × 198 мм; масса 38,3 кг плюс 8,8 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 935 / 260 / 910 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у K806602719v02 — 6 систем излучателей, 12 портов.

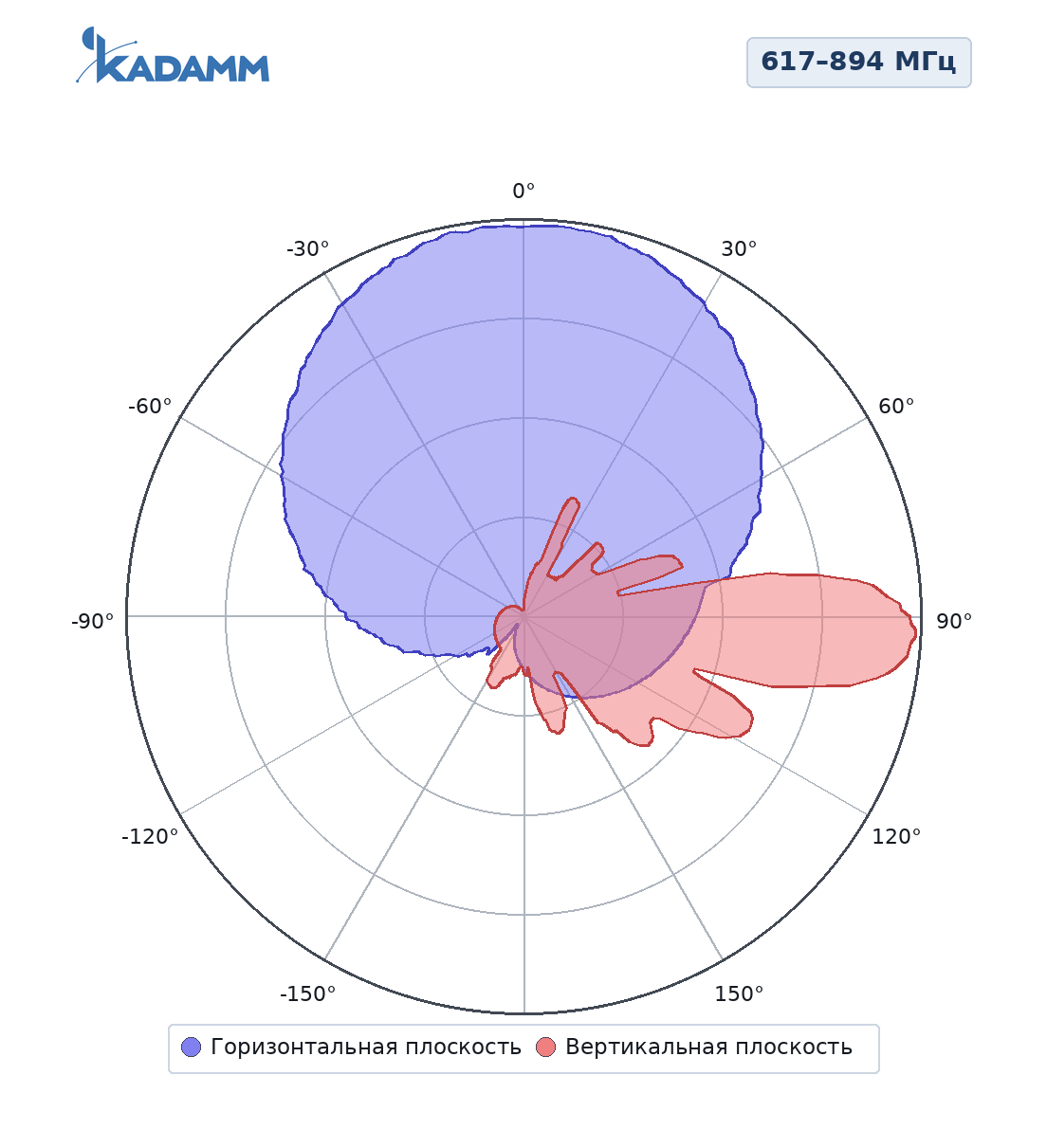

617–894 МГцГлавный лепесток по горизонтали 66–69°, по вертикали 8,3–10,8°, усиление в максимуме 15,9–16,9 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

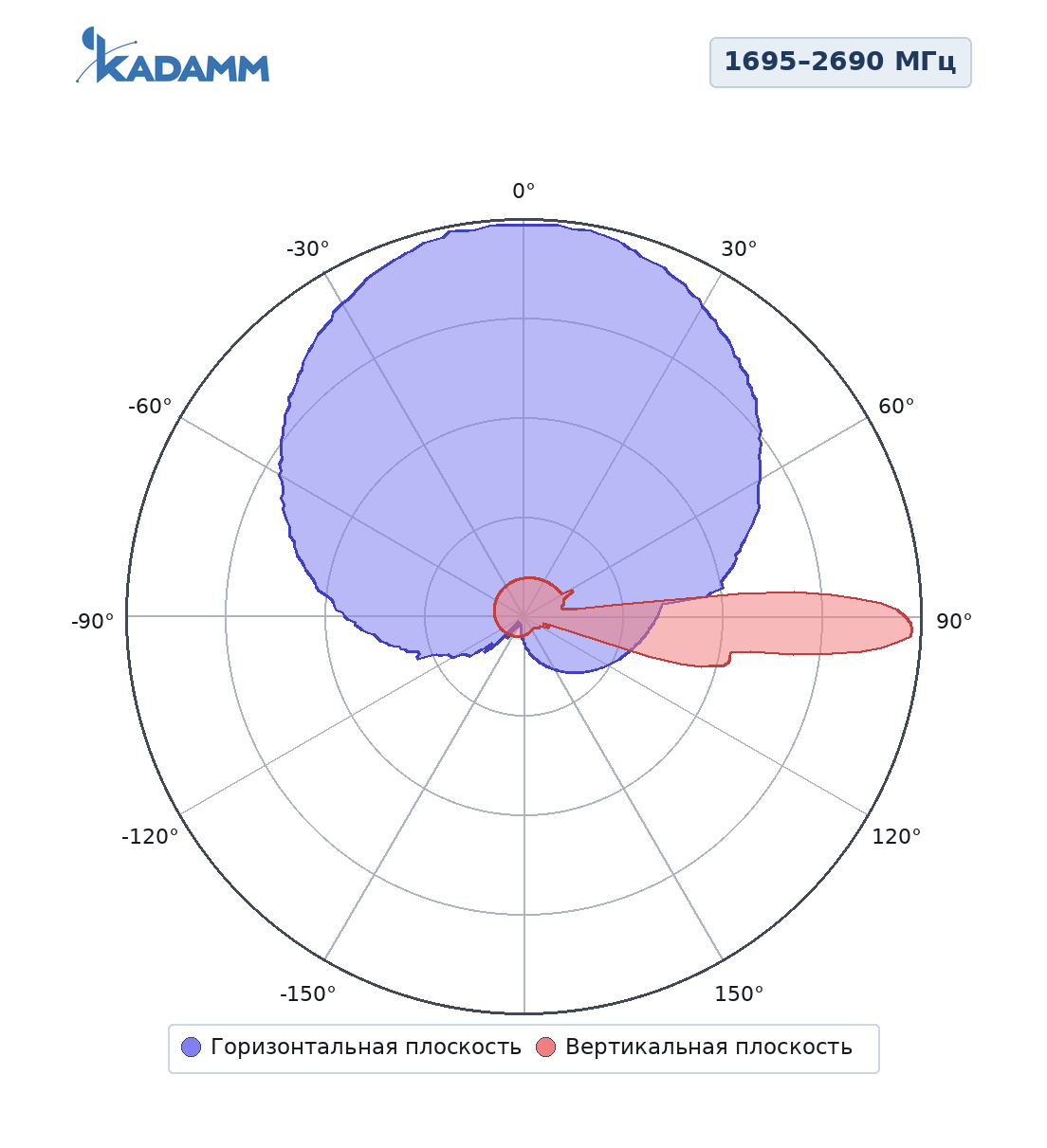

1695–2690 МГцГлавный лепесток по горизонтали 58–68°, по вертикали 5–6,3°, усиление в максимуме 17,7–19,2 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65° во всех диапазонах; по вертикали — 5–10,8°. Задний лепесток ослаблен не менее чем на 22 дБ относительно главного.

Система 2×617–894 МГц

Система 4×1695–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K806602719v02 по кабелю от оборудования площадки.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K806602719v02 — 12 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K806602719v02 покрывают 9 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K806602719v02 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K806602719v02 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 19,2 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 19,2 = 59,2 дБм, то есть около 832 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 756 МГц (середина полосы 617–894 МГц): L = 32,45 + 20·lg 756 + 20·lg 1 = 90 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 59,2 − 90 = −30,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 8,3°) — около 152 м от опоры, верхняя — около 603 м.

K806602719v02 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65°/65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах K806602719v02:

Перед заказом KADAMM K806602719v02 сверьте с проектом:

• Частоты оборудования — внутри 617–894 и 1695–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 12×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K806602719v02 — на трубу Ø50–Ø115 мм; монтажный комплект весит 8,8 кг.
• Панель K806602719v02 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K806602719v02: электрический 2–12°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K806602719v02 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K806602719v02 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K806602719v02 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 8,8 кг; упаковка 2884 × 565 × 250 мм.
