KADAMM K806602718 — секторная антенна 694–2690 МГц, 6 систем излучателей, 18,3 дБи, 12 портов, RET

KADAMM K806602718 относится к классу «секторная панельная антенна для базовой станции» и работает в диапазоне 2×694–960 / 4×1710–2690 МГц. Конструкция панельная: излучатели собраны в решётку, позади неё рефлектор, спереди — радом, пропускающий радиоволны. Благодаря рефлектору вся мощность уходит в свой сектор, а назад почти ничего не идёт; на сайт ставят по панели на каждый сектор.

По техническим описаниям KADAMM K806602718 и соседняя модель KADAMM K806602719 расходятся так: у K806602718 полосы 694–960 и 1710–2690 МГц, у K806602719 — 617–894 и 1695–2690 МГц; у K806602718 усиление 18,3 дБи, у K806602719 — 18,8 дБи; у K806602718 электрический наклон 2–14°, у K806602719 — 2–16°. По сравнению с KADAMM K806602717 отличие другое: у K806602718 габариты 1499 × 499 × 198 мм, у K806602717 — 2080 × 446 × 165 мм.

Ширина луча в горизонтальной плоскости — 65°/65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 19–20 дБ. Систем излучателей у панели 6, портов 12: несколько радиомодулей или диапазонов работают через одну антенну, панелей на мачте становится меньше, а с ними — ветровая нагрузка и аренда места; развязка между системами — R1//R2≥25 R1,R2//остальные≥28 дБ.

В вертикальной плоскости луч всего 16,9 ± 1,3°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. Электрический наклон — 2–14° / 2–12°: фазировку излучателей меняют, и луч опускается весь, без искажения сектора. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Механический наклон кронштейна (0–15°) — запасной вариант для грубой настройки: он увеличивает задний лепесток и искажает сектор по краям.

Качество диаграммы видно по цифрам: усиление — до 18,3 дБи; отношение вперёд/назад — более 21–23 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 15–16 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механические данные: размеры 1499 × 499 × 198 мм; масса 32,9 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 525 / 150 / 710 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54), расположены снизу. По ним считают опору и кронштейн — на высоте панель ловит ветер, как парус.

Системы излучателей

Всего у K806602718 — 6 систем излучателей, 12 портов.

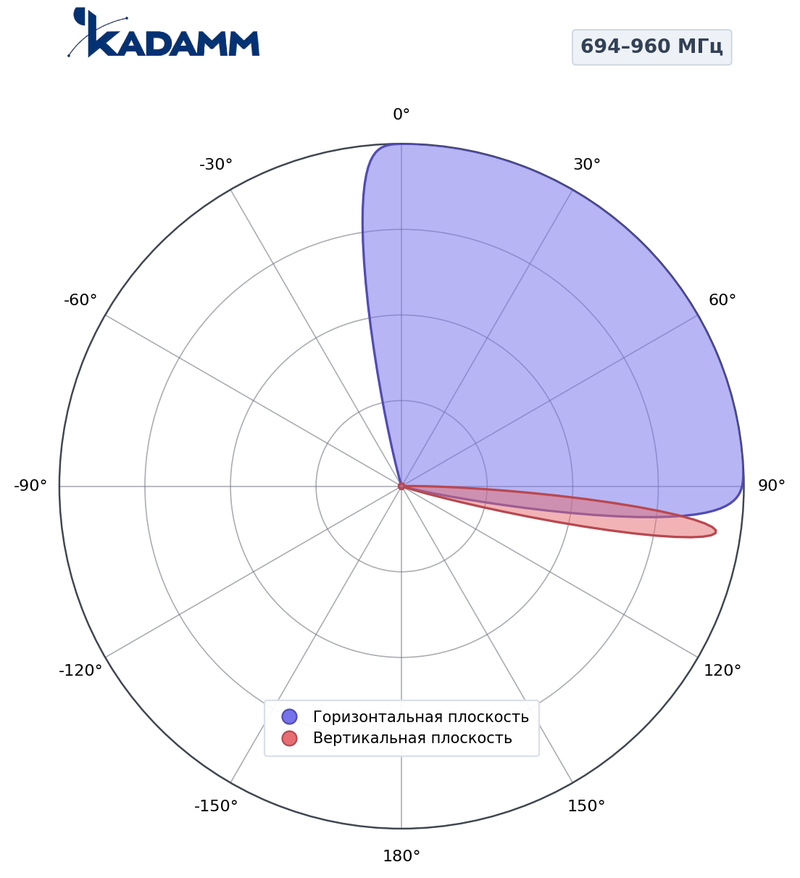

694–960 МГц, горизонтальная и вертикальная плоскости, массив R1/R2Главный лепесток по горизонтали 64–71°, по вертикали 13,3–16,9°, усиление в максимуме 13,8–14,3 дБи, задний лепесток ниже главного не менее чем на 21 дБ.

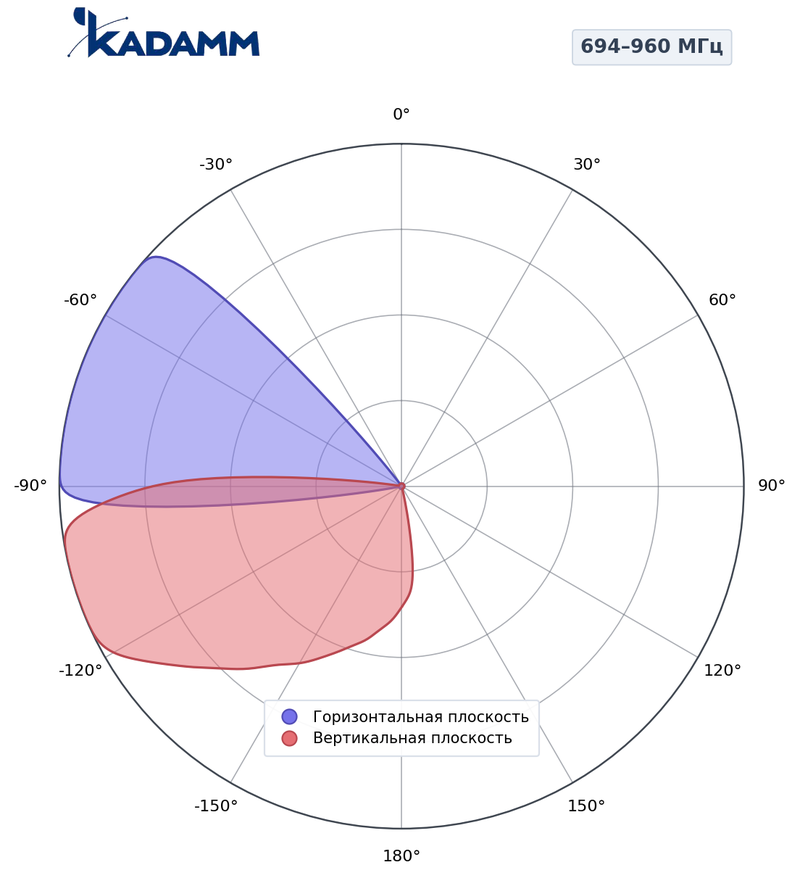

694–960 МГц, горизонтальная и вертикальная плоскости, массив R1/R2

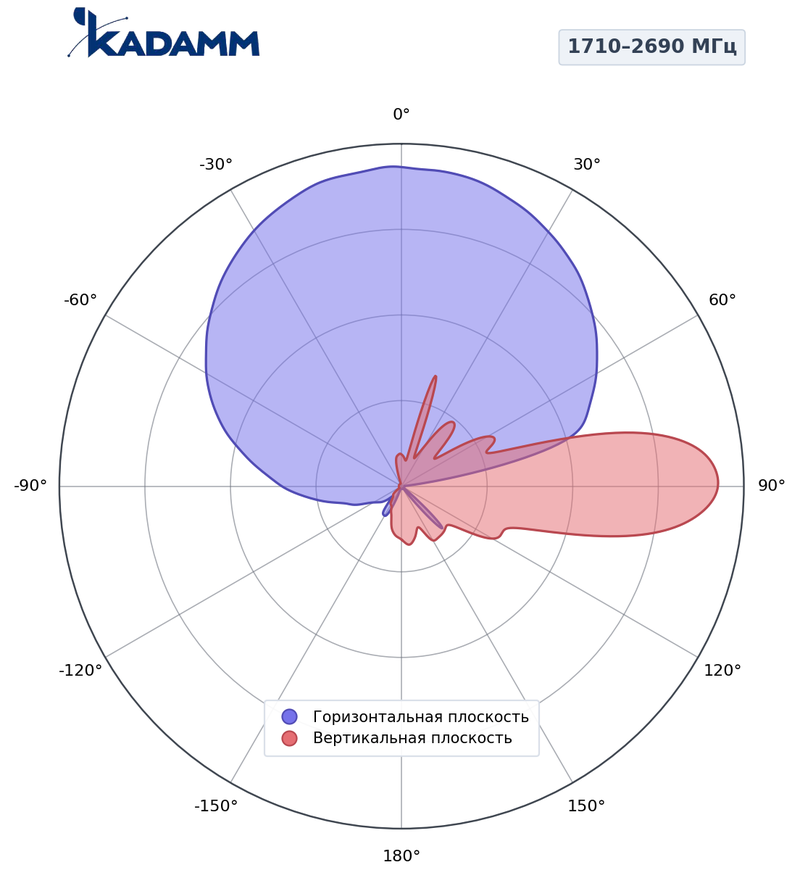

1710–2690 МГц, горизонтальная и вертикальная плоскости, массив Y1/Y2/Y3/Y4Главный лепесток по горизонтали 58–68°, по вертикали 5,3–7,2°, усиление в максимуме 17–18,3 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Главный лепесток по горизонтали шириной 65° во всех диапазонах по уровню половинной мощности; по вертикали — 5,3–16,9°. Задний лепесток ниже главного минимум на 21 дБ.

Массив R1/R2: 2×694–960 МГц

Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–14° у K806602718 по кабелю от оборудования площадки.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K806602718 — 12 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K806602718 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K806602718 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K806602718 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18,3 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18,3 = 58,3 дБм, то есть около 676 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 827 МГц (середина полосы 694–960 МГц): L = 32,45 + 20·lg 827 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58,3 − 90,8 = −32,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 8° — ось луча приходит на землю в 30 / tg 8° ≈ 213 м от опоры, нижний край луча (половина вертикальной ширины 13,3°) — около 115 м, верхняя — около 1273 м.

Сети и службы в полосах K806602718:

Перед заказом KADAMM K806602718 сверьте с проектом:

• Частоты оборудования — внутри 694–960 и 1710–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 12×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K806602718 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• При установке K806602718 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K806602718: электрический 2–14°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K806602718 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K806602718 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K806602718 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 1790 × 565 × 250 мм.
