KADAMM K805902718v — секторная антенна 698–2690 МГц, 5 систем излучателей, 17,8 дБи, 10 портов, RET

KADAMM K805902718v относится к классу «секторная панельная антенна для базовой станции» и работает в диапазоне 698–960 / 2×1710–2170 / 2×2490–2690 МГц. Конструкция панельная: излучатели собраны в решётку, позади неё рефлектор, спереди — радом из стеклопластика, пропускающий радиоволны. Благодаря рефлектору вся мощность уходит в свой сектор, а назад почти ничего не идёт; на сайт ставят по панели на каждый сектор.

Ближайшая к KADAMM K805902718v модель каталога — KADAMM K805902718. У K805902718v полосы 698–960, 1710–2170 и 2490–2690 МГц, у K805902718 — 694–960, 1710–2170 и 2490–2690 МГц; у K805902718v электрический наклон 0–12°, у K805902718 — 2–12°; у K805902718v габариты 2080 × 355 × 165 мм, у K805902718 — 1499 × 355 × 165 мм. У второй близкой модели, KADAMM K805902718h, расхождение иное: у K805902718v масса 30,5 кг, у K805902718h — 45,1 кг.

По горизонтали луч 65°/65°/65° — стандарт для сайта из трёх секторов. Панели разворачивают через 120°, и они закрывают весь круг; соседние сектора немного заходят друг на друга, поэтому абонент переключается между ними без обрыва.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 16 дБ. Систем излучателей у панели 5, портов 10: несколько радиомодулей или диапазонов работают через одну антенну, панелей на мачте становится меньше, а с ними — ветровая нагрузка и аренда места; развязка между системами — ≥30 дБ.

Вертикальный луч узкий, 11,3 ± 0,8°, и от наклона панели зависит почти всё: в какой точке луч касается земли, каким будет радиус соты и сколько помех достанется соседям. В пределах 0–10° / 2–12° наклон меняют электрически — сдвигом фаз на излучателях, поэтому форма сектора сохраняется. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Дополнительно кронштейн даёт механический наклон 0–10° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 17,8 дБи; отношение вперёд/назад — более 25–26 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 17 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Для расчёта опоры и кронштейна: размеры 2080 × 355 × 165 мм; масса 30,5 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 970 / 200 / 1230 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 10 × розетка 4.3-10 (IEC 61169-54), расположены снизу. На высоте панель испытывает ветровую нагрузку, поэтому эти цифры обязательны.

Системы излучателей

Всего у K805902718v — 5 систем излучателей, 10 портов.

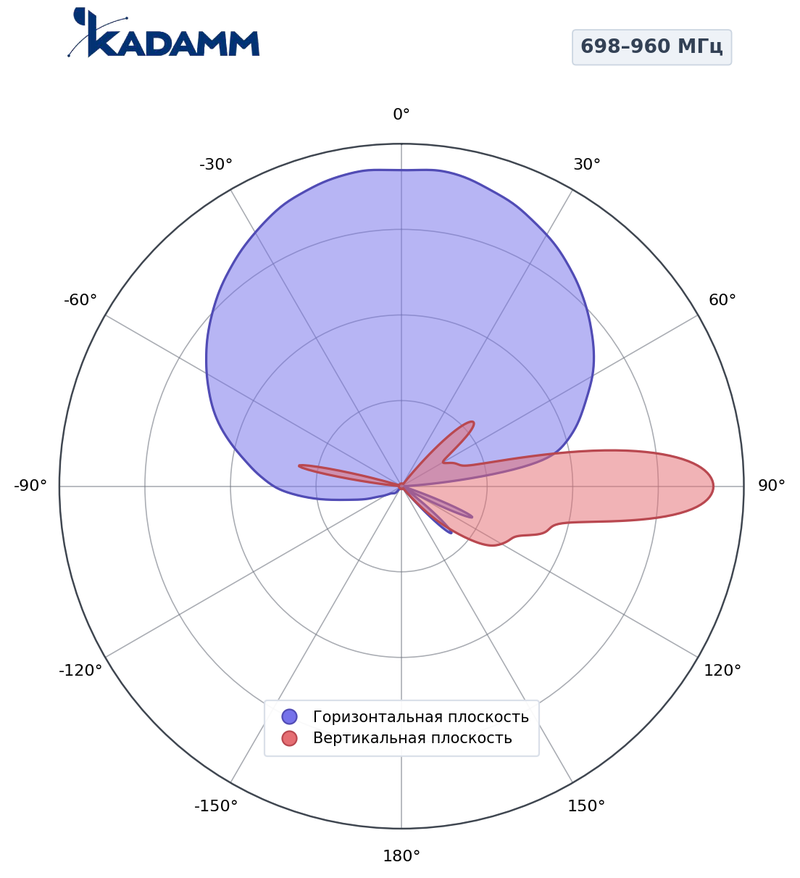

698–960 МГц, горизонтальная и вертикальная плоскости, массив R1Главный лепесток по горизонтали 62–68°, по вертикали 9,6–11,3°, усиление в максимуме 15,5–16,1 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

698–960 МГц, горизонтальная плоскость, массив R1Главный лепесток по горизонтали 62–68°, усиление в максимуме 15,5–16,1 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

698–960 МГц, горизонтальная плоскость, массив R1

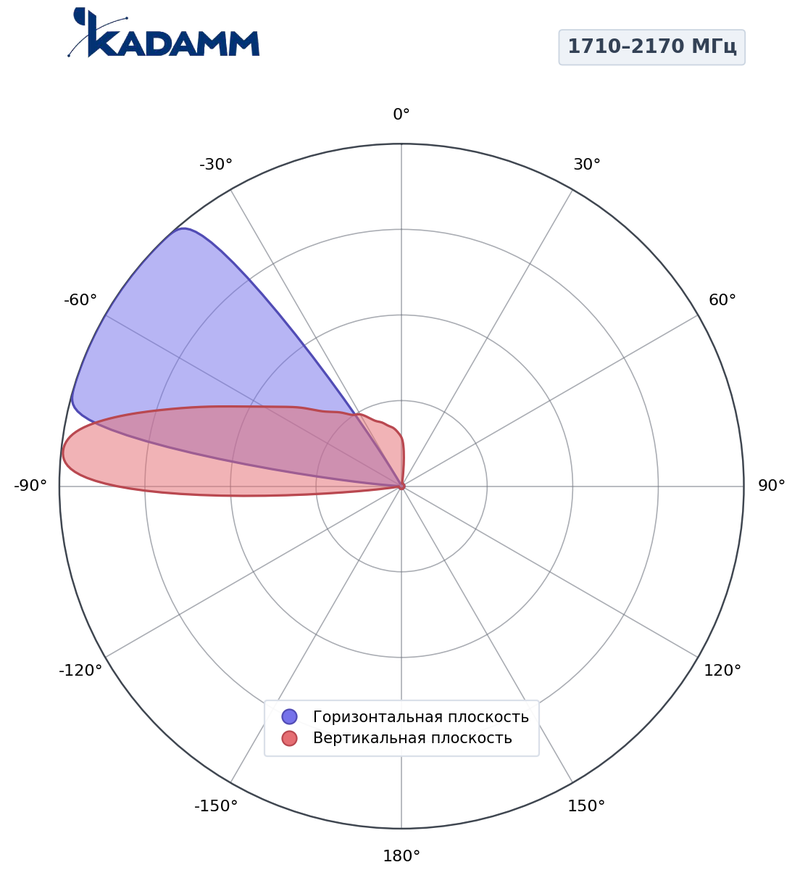

1710–2170 МГц, горизонтальная и вертикальная плоскости, массив B1/B2Главный лепесток по горизонтали 60–67°, по вертикали 5,7–7,5°, усиление в максимуме 17–17,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

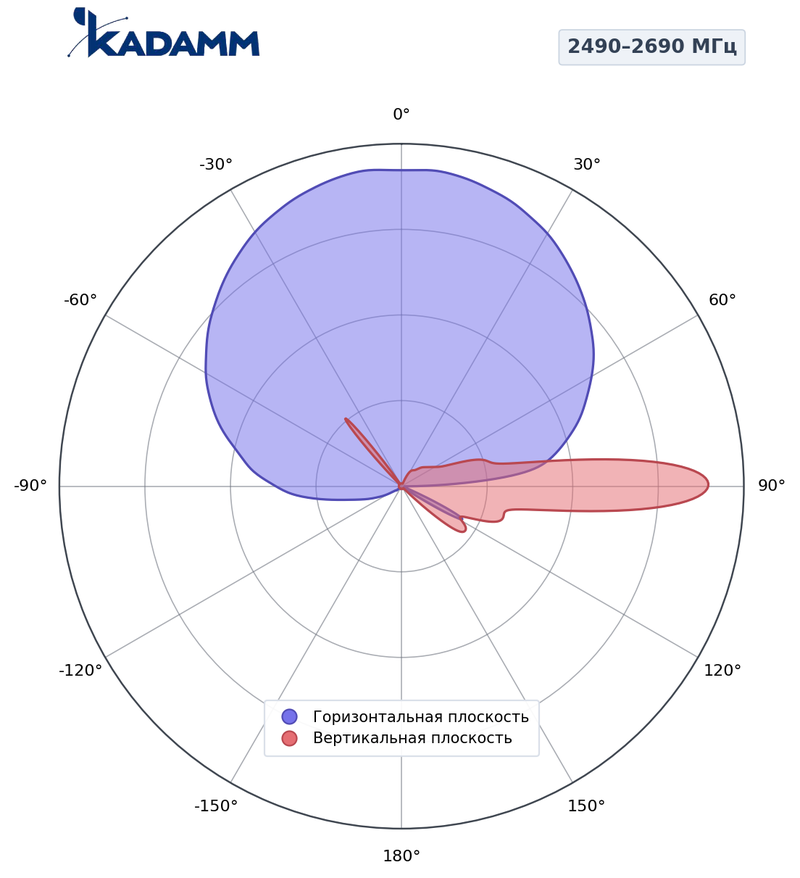

2490–2690 МГц, горизонтальная и вертикальная плоскости, массив Y1/Y2Главный лепесток по горизонтали 66 ± 5°, по вертикали 5,0 ± 0,4°, усиление в максимуме 17,8 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

На уровне −3 дБ луч по горизонтали шириной 65° во всех диапазонах; по вертикали — 5–11,3°. Назад антенна излучает слабее, чем вперёд, не менее чем на 25 дБ.

Массив R1: 698–960 МГц

Массив B1/B2: 2×1710–2170 МГц

Массив Y1/Y2: 2×2490–2690 МГц

• AISG 2.0 — протокол управления наклоном 0–12° у K805902718v по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K805902718v.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K805902718v — 10 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K805902718v покрывают 9 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K805902718v в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K805902718v подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,8 = 57,8 дБм, то есть около 603 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,8 − 90,8 = −33 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 6° — ось луча приходит на землю в 30 / tg 6° ≈ 285 м от опоры, нижний край луча (половина вертикальной ширины 9,6°) — около 157 м, верхняя — около 1432 м.

Сети и службы в полосах K805902718v:

Перед заказом KADAMM K805902718v сверьте с проектом:

• Частоты оборудования — внутри 698–960, 1710–2170 и 2490–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 10×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K805902718v — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• K805902718v ставят строго вертикально (проверяют уровнем) и поворачивают на азимут своего сектора; оба угла записывают в паспорт площадки.
• Наклон K805902718v: электрический 0–12°, дистанционно через блок RET; механический 0–10° — кронштейном.
• Блок RET антенны K805902718v подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 10 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K805902718v на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K805902718v включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 2415 × 460 × 260 мм.
