KADAMM K804802618 — секторная антенна 698–2690 МГц, 4 системы излучателей, 18,1 дБи, 8 портов, RET

KADAMM K804802618 — секторная панельная антенна для базовой станции диапазона 2×698–960 / 2×1427–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Рядом с KADAMM K804802618 в каталоге стоит KADAMM K804802618v01. У K804802618 габариты 1499 × 379 × 198 мм, у K804802618v01 — 2080 × 379 × 198 мм; у K804802618 масса 26 кг, у K804802618v01 — 34 кг. С моделью KADAMM K804802718 различие в другом: у K804802618 полосы 698–960 и 1427–2690 МГц, у K804802718 — 694–960 и 1695–2690 МГц.

Горизонтальный луч — 65°/65°: под эту ширину рассчитана обычная трёхсекторная схема. Три панели через 120° дают круговое покрытие, а небольшое перекрытие на стыках секторов позволяет телефону переходить из одного в другой без провала.

Поляризация излучателей — ±45°: две ортогональные поляризации в одном корпусе дают каждой системе излучателей по два независимых входа, то есть MIMO 2×2 или разнесённый приём без лишней антенны на опоре; поляризационная развязка — более 15–17 дБ. Систем излучателей — 4, портов — 8; одна панель заменяет несколько, поэтому на опоре свободнее, ветровая нагрузка ниже и платить за место приходится меньше; развязка между системами — R1//R2 ≥25 R1,R2//Y1,Y2 ≥25 дБ.

Вертикальный луч узкий, 15,6 ± 1,2°, и от наклона панели зависит почти всё: в какой точке луч касается земли, каким будет радиус соты и сколько помех достанется соседям. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Наклоном управляют дистанционно (RET, AISG 2.0 /3GPP). Кронштейн добавляет механический наклон 0–15°; его оставляют для грубой подстройки — механика поднимает задний лепесток и портит края сектора.

Качество диаграммы видно по цифрам: усиление — до 18,1 дБи; отношение вперёд/назад — более 20–25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 15–16 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−150 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 1499 × 379 × 198 мм; масса 26 кг плюс 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 330 / 130 / 550 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у K804802618 — 4 системы излучателей, 8 портов.

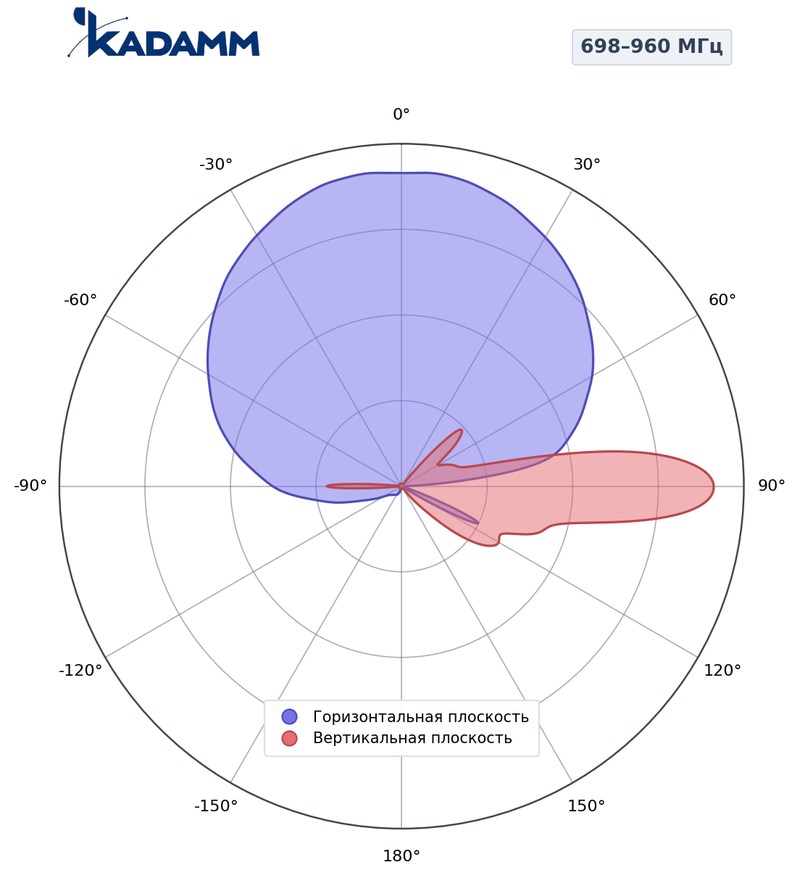

698–960 МГц, горизонтальная и вертикальная плоскости, массив R1/R2Главный лепесток по горизонтали 62–67°, по вертикали 12,6–15,6°, усиление в максимуме 13,7–14,7 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

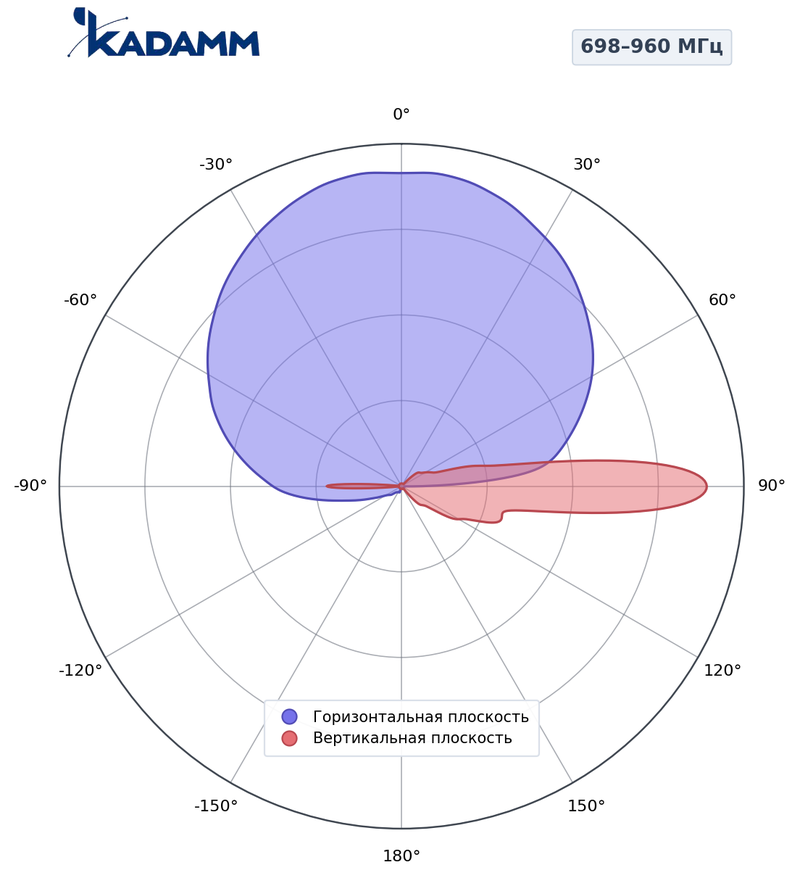

1427–2690 МГц, горизонтальная и вертикальная плоскости, массив Y1/Y2Главный лепесток по горизонтали 60–69°, по вертикали 4,9–8,1°, усиление в максимуме 16,3–18,1 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65° во всех диапазонах; по вертикали — 4,9–15,6°. Назад антенна излучает слабее, чем вперёд, не менее чем на 20 дБ.

Массив R1/R2: 2×698–960 МГц

Массив Y1/Y2: 2×1427–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K804802618 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для K804802618.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K804802618 — 8 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K804802618 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K804802618 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K804802618 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18,1 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18,1 = 58,1 дБм, то есть около 646 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58,1 − 90,8 = −32,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 12,6°) — около 127 м, верхняя — около 2455 м.

Сети и службы в полосах K804802618:

Перед заказом KADAMM K804802618 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1427–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K804802618 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,5 кг.
• K804802618 ставят строго вертикально (проверяют уровнем) и поворачивают на азимут своего сектора; оба угла записывают в паспорт площадки.
• Наклон K804802618: электрический 2–12°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K804802618 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K804802618 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K804802618 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,5 кг; упаковка 1740 × 445 × 250 мм.
