KADAMM K804702618v02 — секторная антенна 698–2690 МГц, 4 системы излучателей, 18,1 дБи, 8 портов, RET

KADAMM K804702618v02 относится к классу «секторная панельная антенна для базовой станции» и работает в диапазоне 2×698–960 / 2×1710–2690 МГц. Конструкция панельная: излучатели собраны в решётку, позади неё рефлектор, спереди — радом, пропускающий радиоволны. Благодаря рефлектору вся мощность уходит в свой сектор, а назад почти ничего не идёт; на сайт ставят по панели на каждый сектор.

Выбирая между KADAMM K804702618v02 и KADAMM K804702618v01, сравните: у K804702618v02 габариты 2680 × 379 × 198 мм, у K804702618v01 — 2080 × 379 × 198 мм; у K804702618v02 масса 36 кг, у K804702618v01 — 29 кг. По сравнению с KADAMM K804702618 отличие другое: у K804702618v02 усиление 18,1 дБи, у K804702618 — 17,8 дБи.

Ширина луча в горизонтальной плоскости — 65°/65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 17–20 дБ. Систем излучателей у панели 4, портов 8: несколько радиомодулей или диапазонов работают через одну антенну, панелей на мачте становится меньше, а с ними — ветровая нагрузка и аренда места; развязка между системами — R1//R2 ≥ 25 R1,R2//(Y1,Y2)≥ 28 дБ.

В вертикальной плоскости луч всего 8,8 ± 0,7°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. В пределах 2–12° наклон меняют электрически — сдвигом фаз на излучателях, поэтому форма сектора сохраняется. Наклоном управляют дистанционно (RET, AISG 2.0 /3GPP). Механический наклон кронштейна (0–8°) — запасной вариант для грубой настройки: он увеличивает задний лепесток и искажает сектор по краям.

Чистоту диаграммы показывают такие параметры: усиление — до 18,1 дБи; отношение вперёд/назад — более 20–24 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 15–16 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механические данные: размеры 2680 × 379 × 198 мм; масса 36 кг плюс 7,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 600 / 215 / 1050 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 250 км/ч; рабочая температура −50…+65 °C. Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), расположены снизу. По ним считают опору и кронштейн — на высоте панель ловит ветер, как парус.

Системы излучателей

Всего у K804702618v02 — 4 системы излучателей, 8 портов.

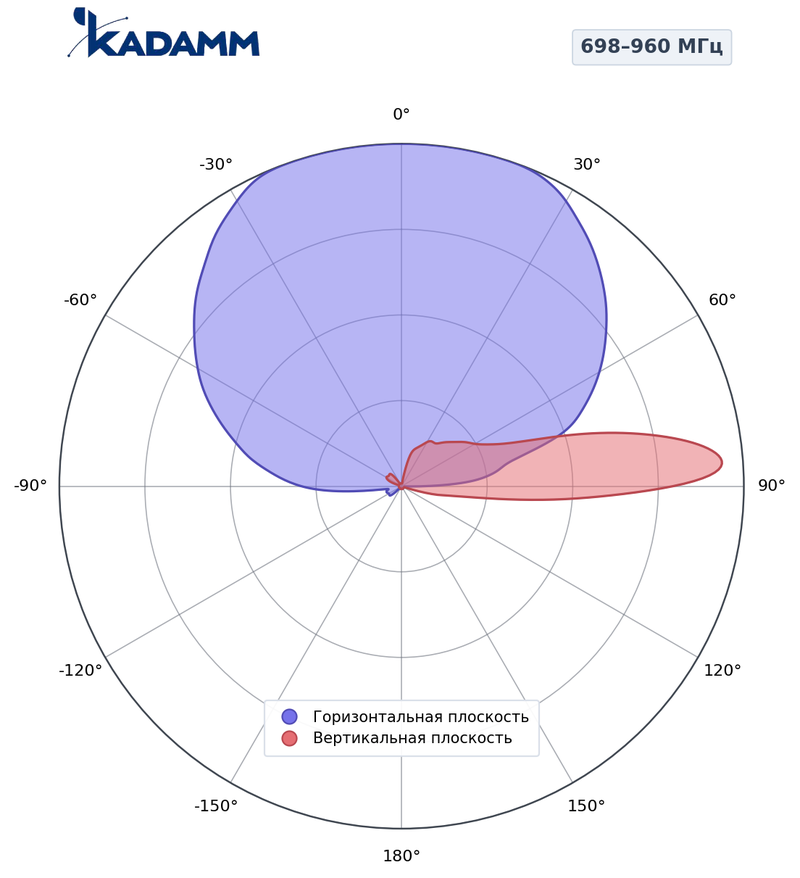

698–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 64–69°, по вертикали 7,6–8,8°, усиление в максимуме 15,4–16,7 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

На уровне −3 дБ луч по горизонтали шириной 65° во всех диапазонах; по вертикали — 4,4–8,8°. Задний лепесток ниже главного минимум на 20 дБ.

Массив R1/R2: 2×698–960 МГц

Массив Y1/Y2: 2×1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K804702618v02 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K804702618v02.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K804702618v02 — 8 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K804702618v02 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K804702618v02 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K804702618v02 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18,1 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18,1 = 58,1 дБм, то есть около 646 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58,1 − 90,8 = −32,7 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 7,6°) — около 157 м, верхняя — около 537 м.

Сети и службы в полосах K804702618v02:

Перед заказом KADAMM K804702618v02 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K804702618v02 — на трубу Ø50–Ø115 мм; монтажный комплект весит 7,5 кг.
• При установке K804702618v02 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K804702618v02: электрический 2–12°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K804702618v02 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K804702618v02 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K804702618v02 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 7,5 кг; упаковка 2960 × 445 × 250 мм.
