KADAMM K803702618 — секторная антенна 617–2690 МГц, 3 системы излучателей, 17,8 дБи, 6 портов, RET

KADAMM K803702618 относится к классу «секторная панельная антенна для базовой станции» и работает в диапазоне 617–894 / 2×1427–2690 МГц. Конструкция панельная: излучатели собраны в решётку, позади неё рефлектор, спереди — радом из стеклопластика, пропускающий радиоволны. Благодаря рефлектору вся мощность уходит в свой сектор, а назад почти ничего не идёт; на сайт ставят по панели на каждый сектор.

Рядом с KADAMM K803702618 в каталоге стоит KADAMM K803702618v01. У K803702618 габариты 1499 × 355 × 165 мм, у K803702618v01 — 2080 × 355 × 165 мм; у K803702618 масса 19,5 кг, у K803702618v01 — 24,5 кг. С моделью KADAMM K803702719 различие в другом: у K803702618 полосы 617–894 и 1427–2690 МГц, у K803702719 — 698–960 и 1710–2690 МГц.

Горизонтальный луч — 65°/65°: под эту ширину рассчитана обычная трёхсекторная схема. Три панели через 120° дают круговое покрытие, а небольшое перекрытие на стыках секторов позволяет телефону переходить из одного в другой без провала.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 17 дБ. Систем излучателей у панели 3, портов 6: несколько радиомодулей или диапазонов работают через одну антенну, панелей на мачте становится меньше, а с ними — ветровая нагрузка и аренда места; развязка между системами — ≥28 дБ.

Вертикальный луч узкий, 17,6 ± 1,5°, и от наклона панели зависит почти всё: в какой точке луч касается земли, каким будет радиус соты и сколько помех достанется соседям. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Кронштейн добавляет механический наклон 0–15°; его оставляют для грубой подстройки — механика поднимает задний лепесток и портит края сектора.

О диаграмме говорят цифры: усиление — до 17,8 дБи; отношение вперёд/назад — более 22–26 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 15 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 1499 × 355 × 165 мм; масса 19,5 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 600 / 191 / 670 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 6 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у K803702618 — 3 системы излучателей, 6 портов.

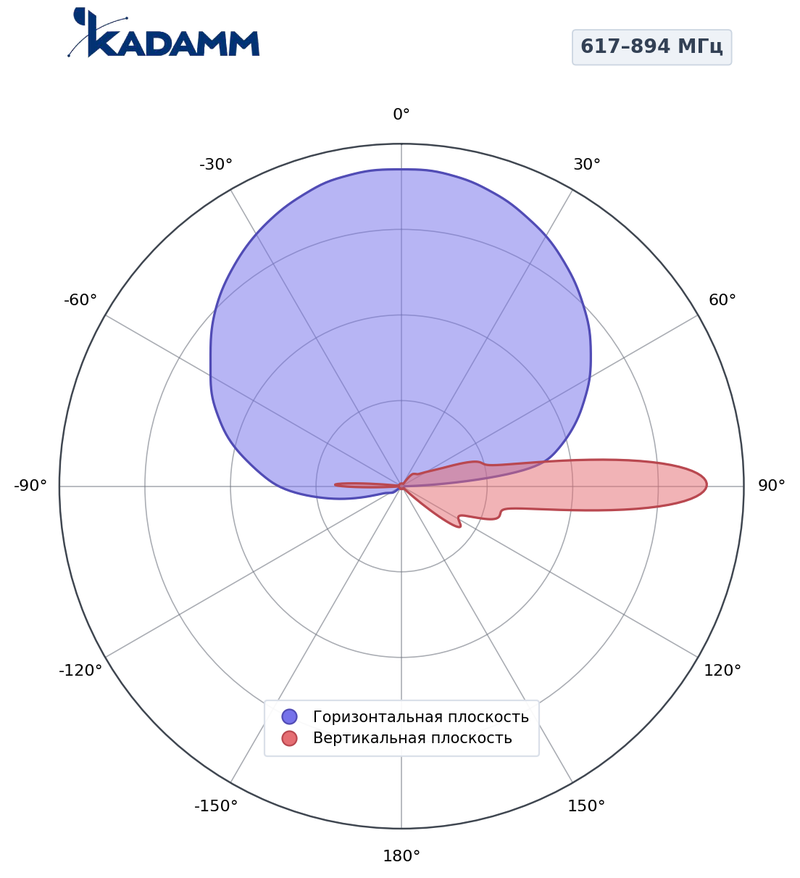

617–894 МГц, горизонтальная и вертикальная плоскости, массив R1Главный лепесток по горизонтали 66–69°, по вертикали 13–17,6°, усиление в максимуме 12,7–13,6 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

1427–2690 МГц, горизонтальная и вертикальная плоскости, массив Y1/Y2Главный лепесток по горизонтали 57–69°, по вертикали 5,1–8,8°, усиление в максимуме 15,6–17,8 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65° во всех диапазонах; по вертикали — 5,1–17,6°. Назад антенна излучает слабее, чем вперёд, не менее чем на 22 дБ.

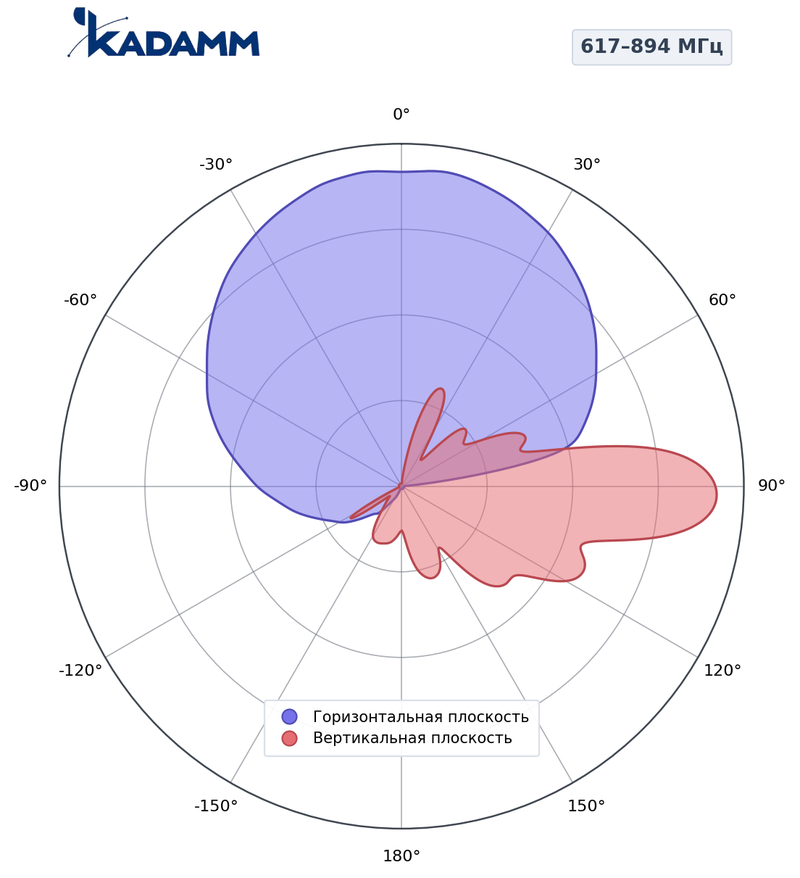

Массив R1: 617–894 МГц

Массив Y1/Y2: 2×1427–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K803702618 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K803702618.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K803702618 — 6 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K803702618 покрывают 9 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K803702618 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K803702618 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,8 = 57,8 дБм, то есть около 603 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 756 МГц (середина полосы 617–894 МГц): L = 32,45 + 20·lg 756 + 20·lg 1 = 90 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,8 − 90 = −32,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 13°) — около 125 м, верхняя — около 3438 м.

Сети и службы в полосах K803702618:

Перед заказом KADAMM K803702618 сверьте с проектом:

• Частоты оборудования — внутри 617–894 и 1427–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 6×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K803702618 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• K803702618 ставят строго вертикально (проверяют уровнем) и поворачивают на азимут своего сектора; оба угла записывают в паспорт площадки.
• Наклон K803702618: электрический 2–12°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K803702618 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 6 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K803702618 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K803702618 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 1885 × 460 × 260 мм.
