KADAMM K802709018s — секторная панельная антенна 698–960 МГц, 2 системы излучателей, 33°, 18,2 дБи, 4 порта, встроенный RET

KADAMM K802709018s — секторная панельная антенна для базовой станции диапазона 2×698–960 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 33°, вдвое уже обычных 65°. Узкий луч используют на шестисекторных сайтах, где нужна большая ёмкость (плотная застройка, стадионы, вокзалы), и там, где зона вытянута: вдоль трассы, железной дороги, набережной. Энергия собирается в узкий сектор, поэтому и усиление у таких панелей выше.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 15–18 дБ. Систем излучателей в панели — 2, портов — 4: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре; развязка между системами — ≥25 дБ.

По вертикали луч узкий — 8,2 ± 0,8°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 0–8°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Управление дистанционное (RET, протокол AISG 2.0/3GPP): угол меняют с базовой станции или из центра управления, без подъёма бригады на мачту. Дополнительно кронштейн даёт механический наклон 0–8° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 18,2 дБи; отношение вперёд/назад — более 27–28 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 15 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

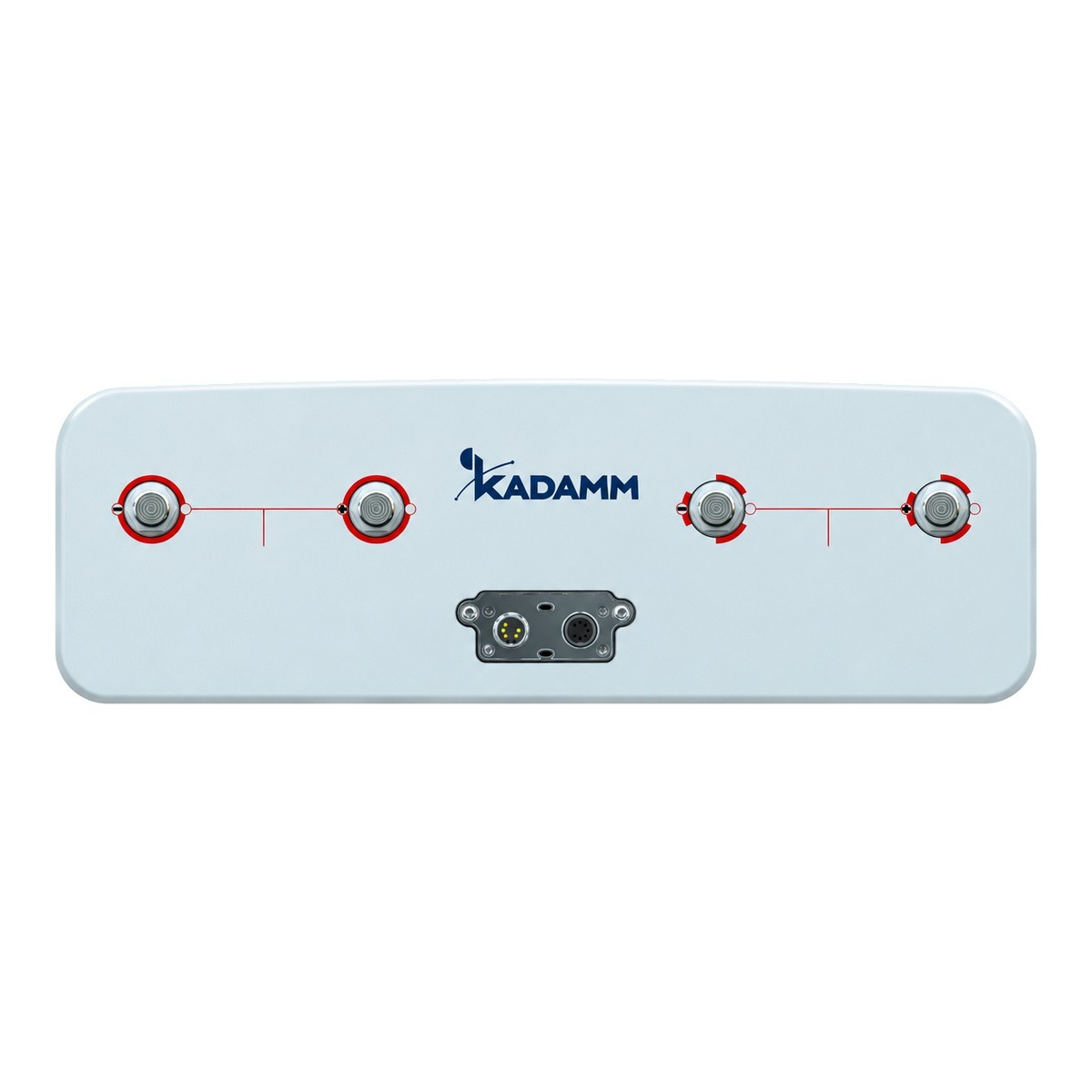

Механика: размеры 2680 × 630 × 175 мм; масса 46,5 кг плюс 8,7 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1709 / 638 / 1911 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 4 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

• AISG 2.0 — протокол управления наклоном 0–8° у K802709018s по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K802709018s.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K802709018s — 4 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K802709018s покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K802709018s в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K802709018s подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18,2 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18,2 = 58,2 дБм, то есть около 661 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58,2 − 90,8 = −32,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 4° ось луча приходит на землю на расстоянии 30 / tg 4° ≈ 429 м; нижняя граница луча (половина вертикальной ширины 6,7°) — около 233 м от опоры, верхняя — около 2644 м.

K802709018s ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 33° панель уместна там, где нужна ёмкость или вытянутая зона: шестисекторные сайты в центре города, стадионы, вокзалы, участки трасс и железных дорог.

Сети и службы в полосах K802709018s:

Перед заказом KADAMM K802709018s сверьте с проектом:

• Частоты оборудования — внутри 698–960 МГц
• Мощность на порт — не выше 500 Вт
• Разъёмы — 4×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K802709018s — на трубу Ø50–Ø115 мм; монтажный комплект весит 8,7 кг.
• Панель K802709018s выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K802709018s: электрический 0–8°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K802709018s подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 4 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K802709018s после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K802709018s включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 8,7 кг; упаковка 3120 × 750 × 290 мм.
