KADAMM K802709018 — секторная антенна 690–960 МГц, 2 системы излучателей, 17,7 дБи, 4 порта, RET

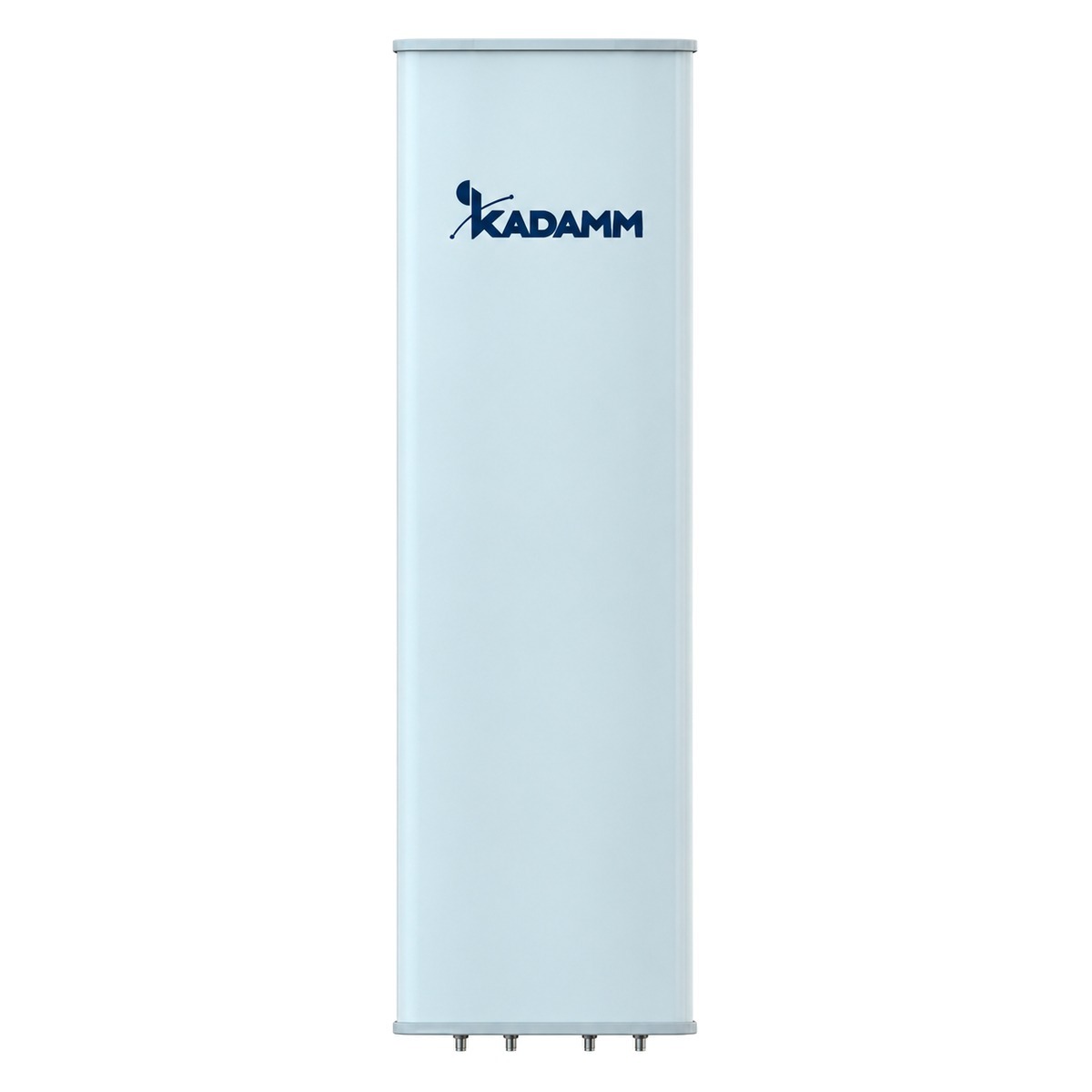

KADAMM K802709018 — секторная панельная антенна для базовой станции диапазона 2×690–960 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 17–20 дБ. Систем излучателей в панели — 2, портов — 4: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре; развязка между системами — ≥25 дБ.

По вертикали луч узкий — 8,6 ± 0,6°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 0–10°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Управление дистанционное (RET, протокол AISG 2.0 / 3GPP TS 25.461): угол меняют с базовой станции или из центра управления, без подъёма бригады на мачту. Дополнительно кронштейн даёт механический наклон 0–8° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 17,7 дБи; отношение вперёд/назад — более 25–27 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16–17 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 2580 × 469 × 198 мм; масса 37 кг плюс 8,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1120 / 339 / 1162 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 250 км/ч; рабочая температура −50…+65 °C. Разъёмы — 4 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

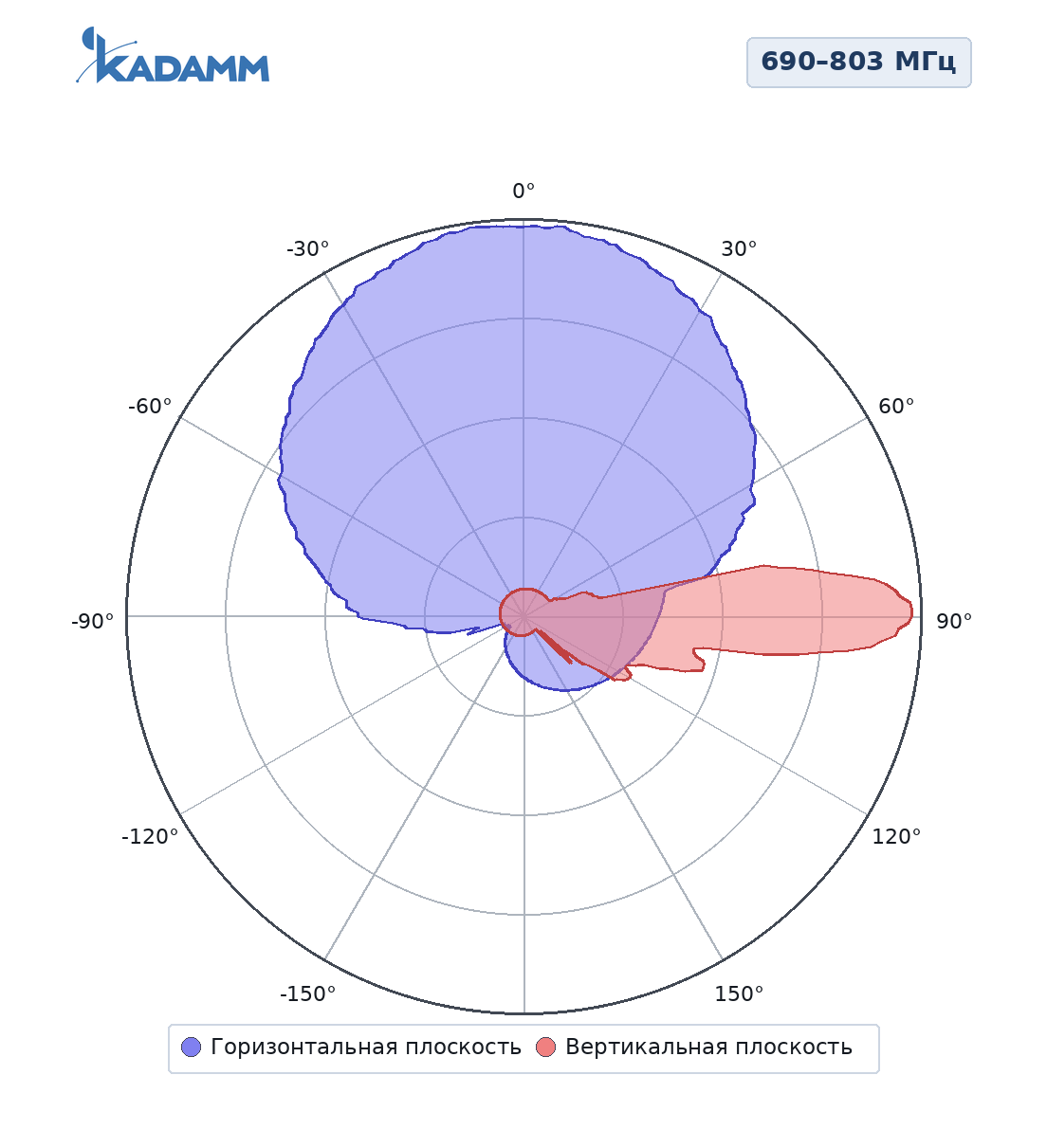

690–803 МГцГлавный лепесток по горизонтали 72 ± 7°, по вертикали 8,6 ± 0,6°, усиление в максимуме 16,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

790–862 МГцГлавный лепесток по горизонтали 66–67°, по вертикали 7,7–8°, усиление в максимуме 17,1–17,2 дБи, задний лепесток ниже главного не менее чем на 27 дБ.

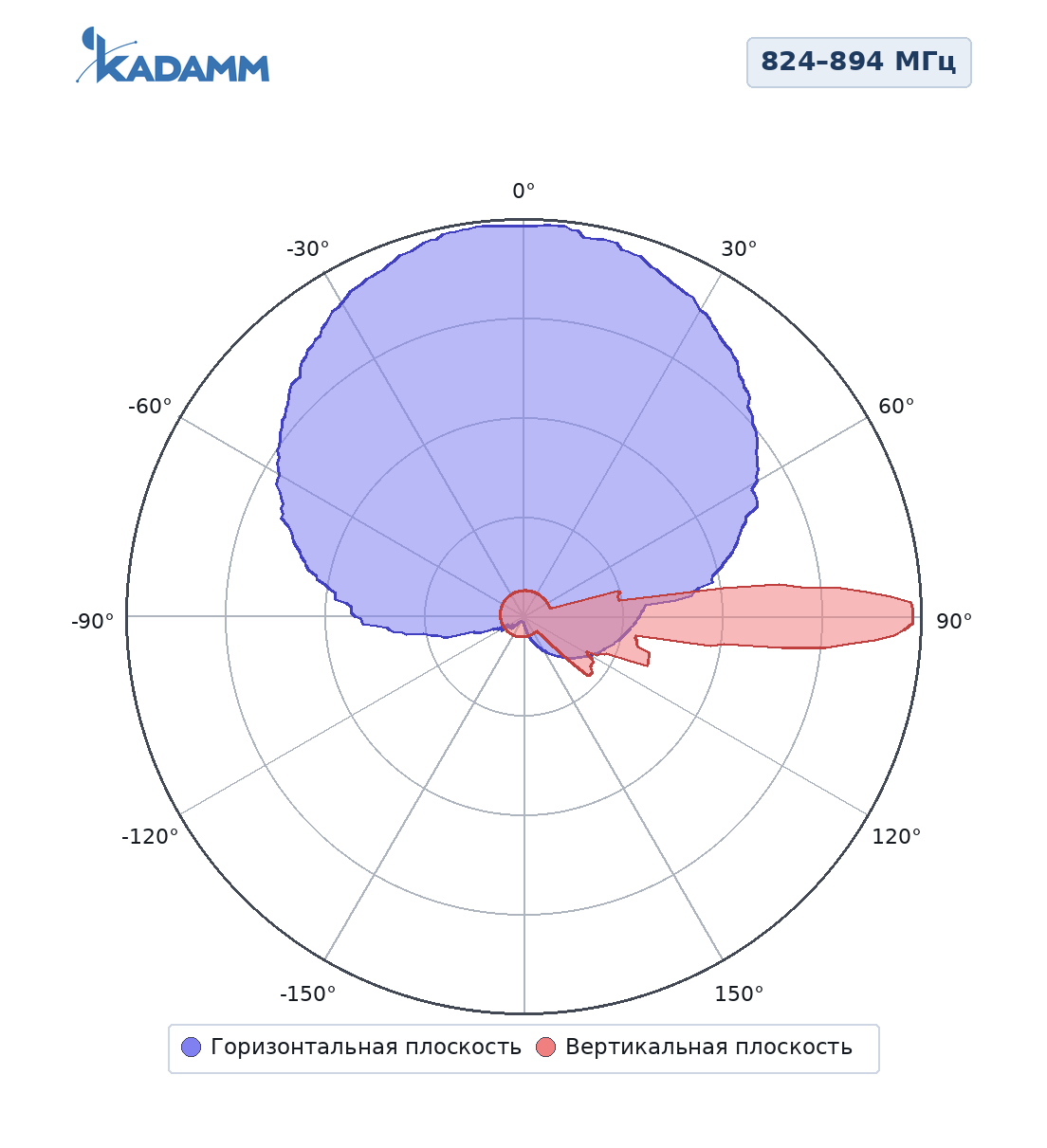

824–894 МГцГлавный лепесток по горизонтали 66–67°, по вертикали 7,7–8°, усиление в максимуме 17,1–17,2 дБи, задний лепесток ниже главного не менее чем на 27 дБ.

880–960 МГцГлавный лепесток по горизонтали 62 ± 6°, по вертикали 7,5 ± 0,5°, усиление в максимуме 17,7 дБи, задний лепесток ниже главного не менее чем на 26 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 7,5–8,6°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• AISG 2.0 — протокол управления наклоном 0–10° у K802709018 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K802709018.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K802709018 — 4 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K802709018 покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K802709018 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K802709018 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,7 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,7 = 57,7 дБм, то есть около 589 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 825 МГц (середина полосы 690–960 МГц): L = 32,45 + 20·lg 825 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,7 − 90,8 = −33,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 5° ось луча приходит на землю на расстоянии 30 / tg 5° ≈ 343 м; нижняя граница луча (половина вертикальной ширины 7,5°) — около 195 м от опоры, верхняя — около 1375 м.

K802709018 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах K802709018:

Перед заказом KADAMM K802709018 сверьте с проектом:

• Частоты оборудования — внутри 690–960 МГц
• Мощность на порт — не выше 500 Вт
• Разъёмы — 4×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K802709018 — на трубу Ø50–Ø115 мм; монтажный комплект весит 8,5 кг.
• Панель K802709018 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K802709018: электрический 0–10°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K802709018 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.

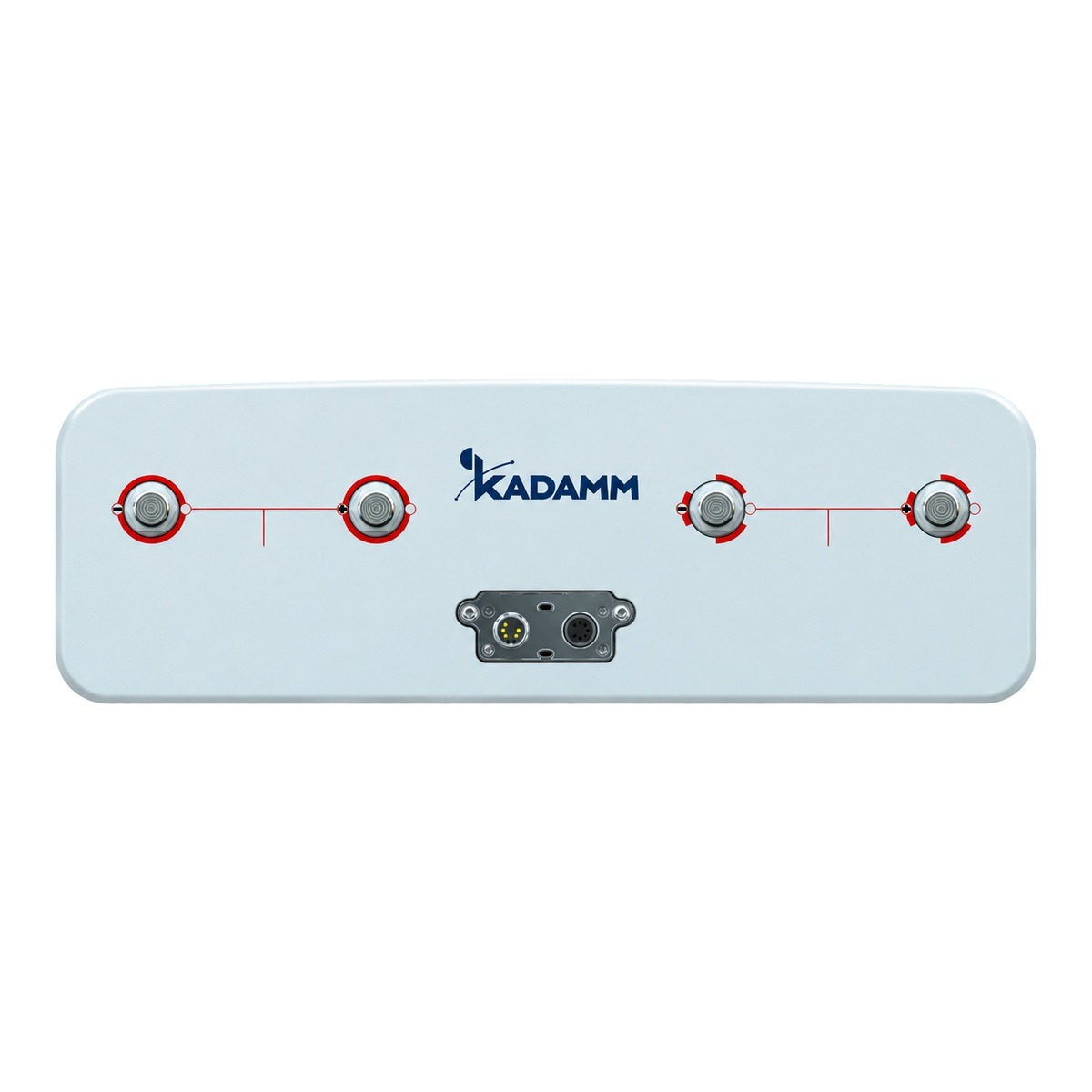

• Разъёмы — 4 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы K802709018 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление K802709018 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 8,5 кг; упаковка 2865 × 535 × 250 мм.
