KADAMM K802172715 — секторная антенна 1710–2690 МГц, 2 системы излучателей, 15,2 дБи, 4 порта, RET

KADAMM K802172715 — секторная панельная антенна для базовой станции на диапазон 2×1710–2690 МГц. Внутри радиопрозрачного радома из стеклопластика находится решётка излучателей, а за ней — металлический рефлектор: он отражает излучение вперёд, и панель работает на один сектор, почти не излучая назад. На базовой станции сотовой связи таких панелей ставят столько, сколько секторов у сайта, — на мачту, трубостойку или крышу.

Рядом с KADAMM K802172715 в каталоге стоит KADAMM K802172718. У K802172715 усиление 15,2 дБи, у K802172718 — 18,3 дБи; у K802172715 электрический наклон 2–14°, у K802172718 — 2–12°; у K802172715 габариты 800 × 320 × 105 мм, у K802172718 — 1460 × 270 × 140 мм. С моделью KADAMM K802172720 различие в другом: у K802172715 масса 9,5 кг, у K802172720 — 20,5 кг.

Горизонтальный луч — 65°: под эту ширину рассчитана обычная трёхсекторная схема. Три панели через 120° дают круговое покрытие, а небольшое перекрытие на стыках секторов позволяет телефону переходить из одного в другой без провала.

Каждая система излучателей двухполяризационная (±45°) и имеет два независимых входа; так одна панель обеспечивает MIMO 2×2 или разнесённый приём, и вторая антенна на мачте не нужна; поляризационная развязка — более 18 дБ. Систем излучателей в панели — 2, портов — 4: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре; развязка между системами — более 28 дБ.

По вертикали луч узкий — 13,8 ± 1,2°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–14°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Наклоном управляют дистанционно (RET, AISG 2.0 / 3GPP TS 25.461). Кронштейн добавляет механический наклон 0–15°; его оставляют для грубой подстройки — механика поднимает задний лепесток и портит края сектора.

Качество диаграммы видно по цифрам: усиление — до 15,2 дБи; отношение вперёд/назад — более 25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 15 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 800 × 320 × 105 мм; масса 9,5 кг плюс 4,1 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 282 / 59 / 316 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 4 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

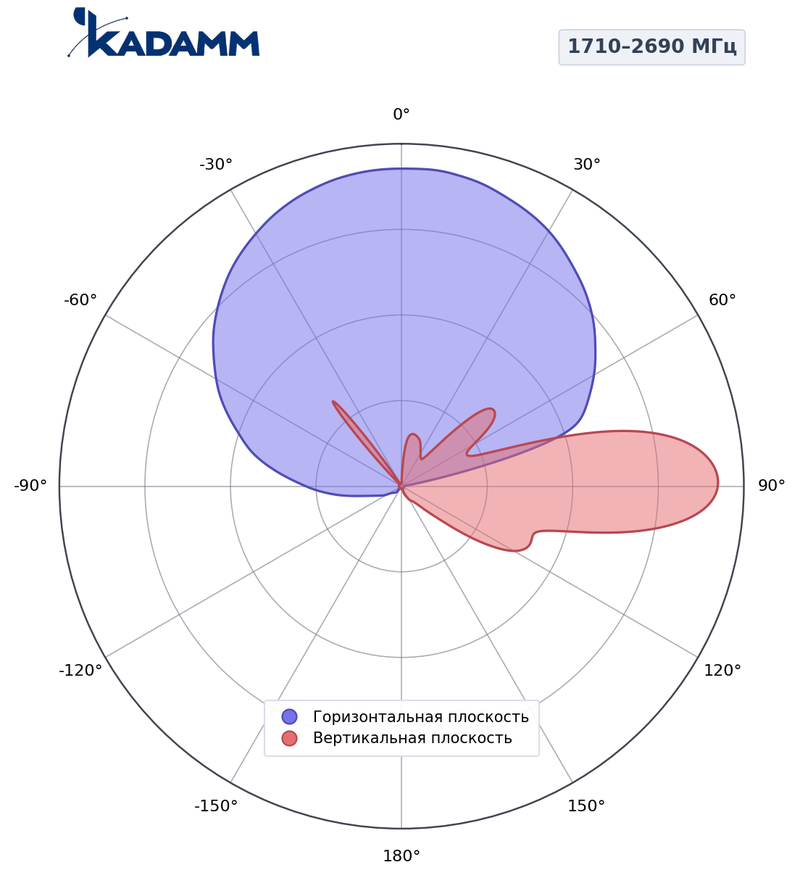

1710–2690 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 61–68°, по вертикали 10,8–13,8°, усиление в максимуме 14,5–15,2 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 10,8–13,8°. Задний лепесток ослаблен не менее чем на 25 дБ относительно главного.

• AISG 2.0 — протокол управления наклоном 2–14° у K802172715 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K802172715.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K802172715 — 4 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K802172715 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K802172715 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K802172715 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 15,2 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 15,2 = 55,2 дБм, то есть около 331 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 55,2 − 99,3 = −44,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 8° — ось луча приходит на землю в 30 / tg 8° ≈ 213 м от опоры, нижний край луча (половина вертикальной ширины 10,8°) — около 126 м, верхняя — около 661 м.

Сети и службы в полосах K802172715:

Перед заказом KADAMM K802172715 сверьте с проектом:

• Частоты оборудования — внутри 1710–2690 МГц
• Мощность на порт — не выше 200 Вт
• Разъёмы — 4×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K802172715 — на трубу Ø50–Ø115 мм; монтажный комплект весит 4,1 кг.
• Панель K802172715 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K802172715: электрический 2–14°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K802172715 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 4 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы K802172715 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление K802172715 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 4,1 кг; упаковка 1125 × 420 × 205 мм.
