KADAMM K801172721s — однодиапазонная секторная антенна 1710–2690 МГц, 20,5 дБи, 2 порта, RET

KADAMM K801172721s относится к классу «секторная панельная антенна для базовой станции» и работает в диапазоне 1710–2690 МГц. Конструкция панельная: излучатели собраны в решётку, позади неё рефлектор, спереди — радом из стеклопластика, пропускающий радиоволны. Благодаря рефлектору вся мощность уходит в свой сектор, а назад почти ничего не идёт; на сайт ставят по панели на каждый сектор.

Рядом с KADAMM K801172721s в каталоге стоит KADAMM K801172720. У K801172721s усиление 20,5 дБи, у K801172720 — 19,5 дБи; у K801172721s луч по горизонтали 33°, у K801172720 — 65°; у K801172721s электрический наклон 2–12°, у K801172720 — 2–8°. С моделью KADAMM K801172718 различие в другом: у K801172721s габариты 1360 × 320 × 105 мм, у K801172718 — 1360 × 160 × 80 мм.

С горизонтальным лучом 33° панель закрывает узкий сектор — вдвое меньше обычных 65°. Это нужно там, где сайт делят на шесть секторов ради ёмкости, или где зона тянется полосой вдоль трассы или железной дороги; концентрация энергии поднимает усиление.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 20 дБ.

По вертикали луч узкий — 7,2 ± 0,4°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон — 2–12°: фазировку излучателей меняют, и луч опускается весь, без искажения сектора. Наклоном управляют дистанционно (RET, AISG 2.0 SRET). Кронштейн добавляет механический наклон 0–15°; его оставляют для грубой подстройки — механика поднимает задний лепесток и портит края сектора.

Чистоту диаграммы показывают такие параметры: усиление — до 20,5 дБи; отношение вперёд/назад — более 28 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 17 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 1360 × 320 × 105 мм; масса 12,8 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 480 / 111 / 537 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

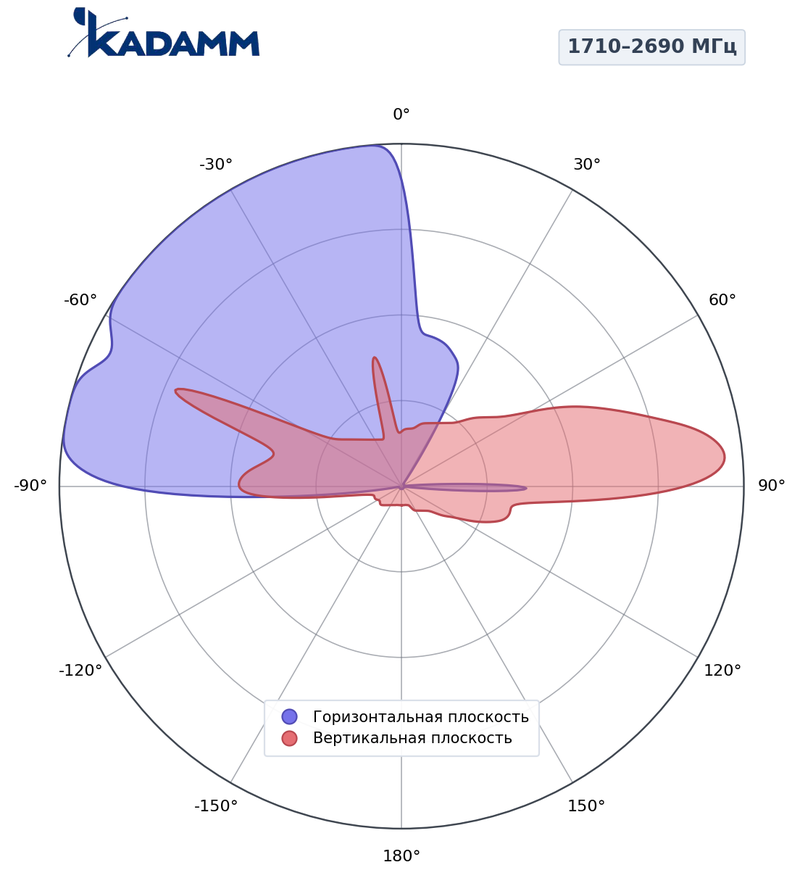

1710–2690 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 28–36°, по вертикали 5,2–7,2°, усиление в максимуме 19,5–20,5 дБи, задний лепесток ниже главного не менее чем на 28 дБ.

Главный лепесток по горизонтали шириной 33° по уровню половинной мощности; по вертикали — 5,2–7,2°. Задний лепесток ослаблен не менее чем на 28 дБ относительно главного.

• AISG 2.0 — протокол управления наклоном 2–12° у K801172721s по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K801172721s.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K801172721s — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K801172721s покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K801172721s в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K801172721s подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 20,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 20,5 = 60,5 дБм, то есть около 1122 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 60,5 − 99,3 = −38,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 5,2°) — около 177 м, верхняя — около 390 м.

Сети и службы в полосах K801172721s:

Перед заказом KADAMM K801172721s сверьте с проектом:

• Частоты оборудования — внутри 1710–2690 МГц
• Мощность на порт — не выше 250 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K801172721s — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• Панель K801172721s выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K801172721s: электрический 2–12°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K801172721s подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K801172721s на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K801172721s включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 1625 × 420 × 205 мм.
