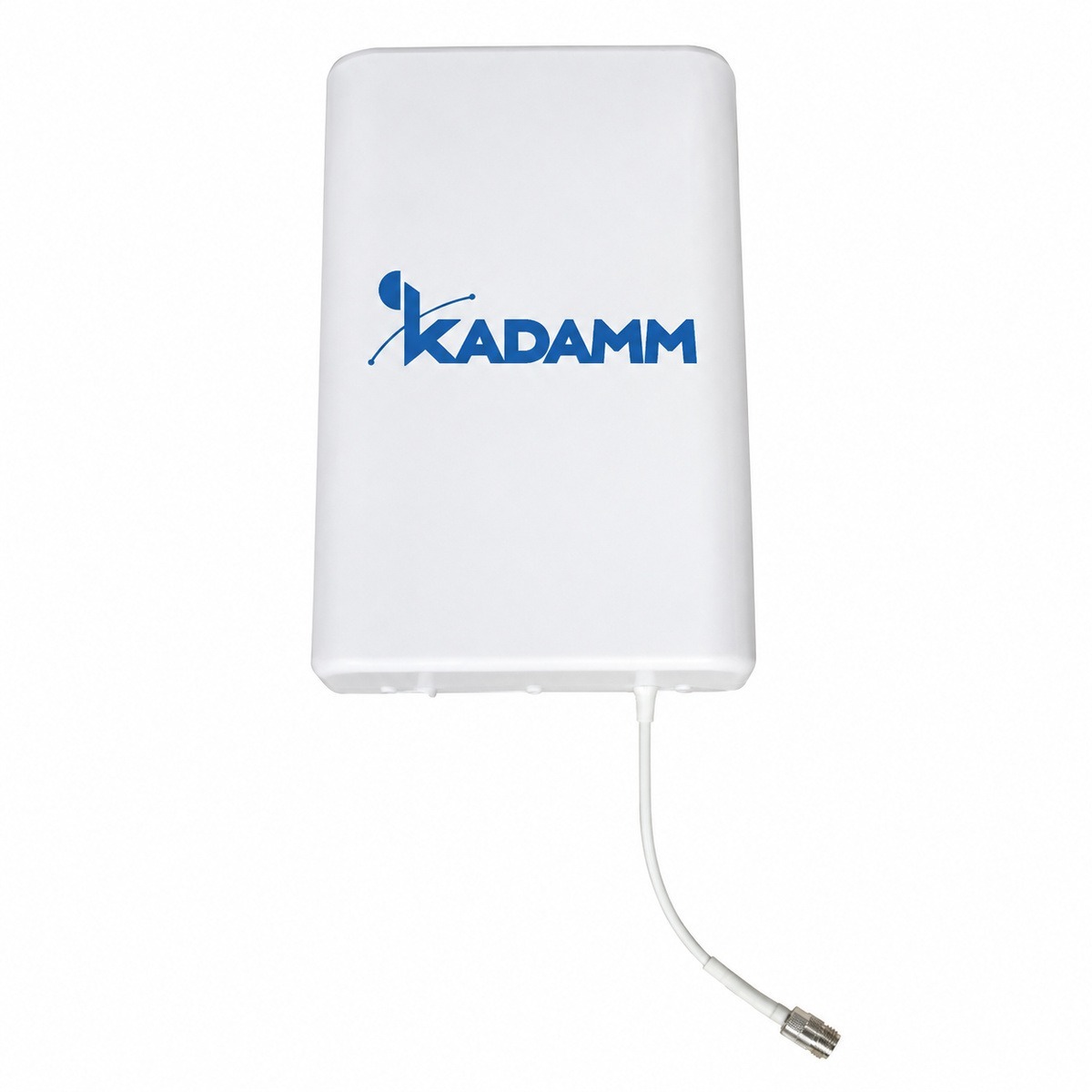

KADAMM I-ATP8-380/4200S — направленная внутренняя антенна 380–520 / 698–960 / 1710–2700 / 3300–4200 МГц, 8 дБи, 1 порт

KADAMM I-ATP8-380/4200S — направленная антенна для помещений диапазона 380–520 / 698–960 / 1710–2700 / 3300–4200 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 120° / 90° / 75° / 55°.

Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.

Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,5 / ≤2,0 / ≤2,0 / ≤2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 284 × 180 × 66,5 мм; масса ≤0,7 кг; крепление: на стену (монтажная пластина); радом — abs-пластик; рабочая температура −40…+60 °C.

Разъём — 1 × N или 4.3-10. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

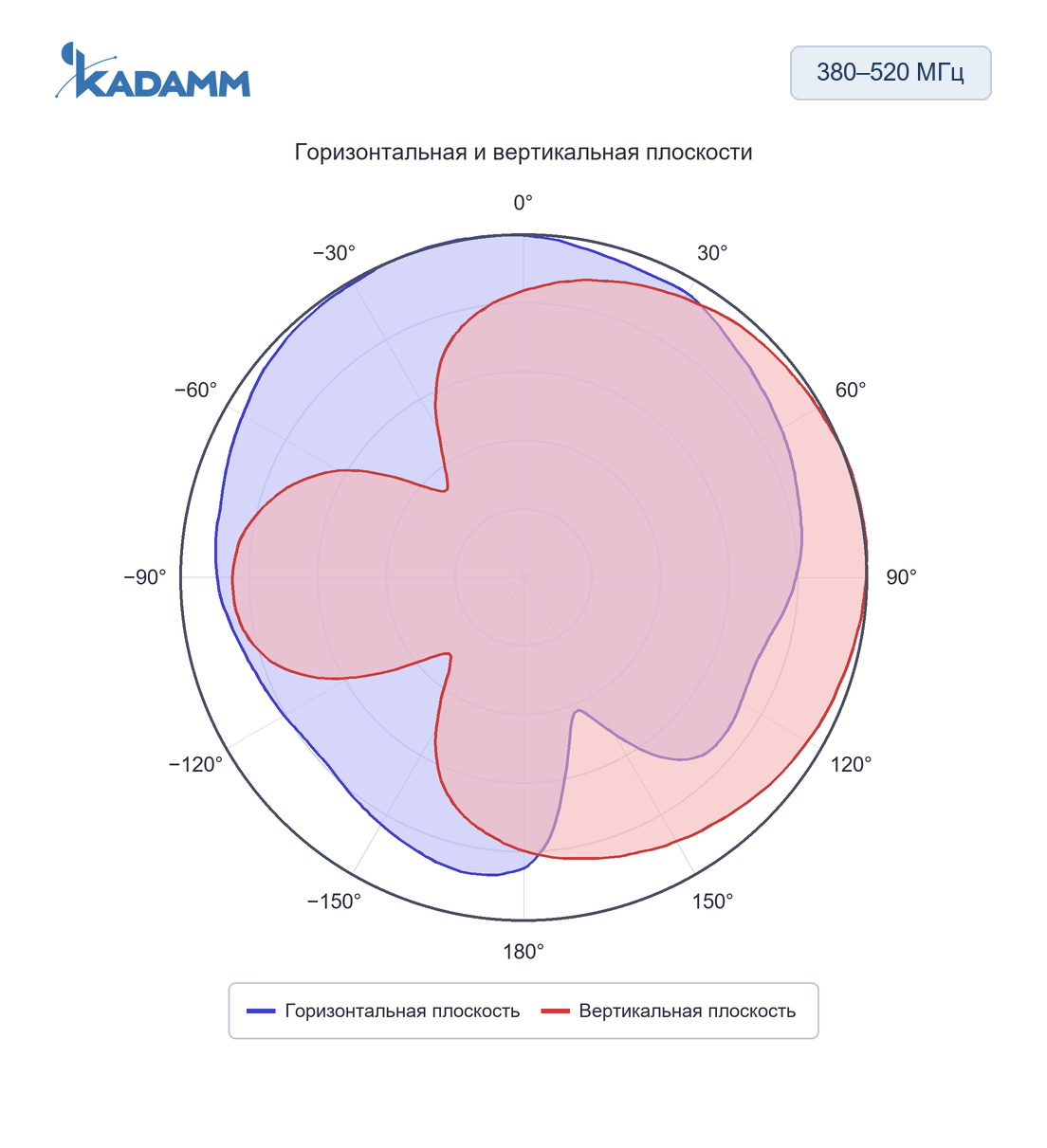

380–520 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 120°, по вертикали 50°, усиление в максимуме 4 дБи.

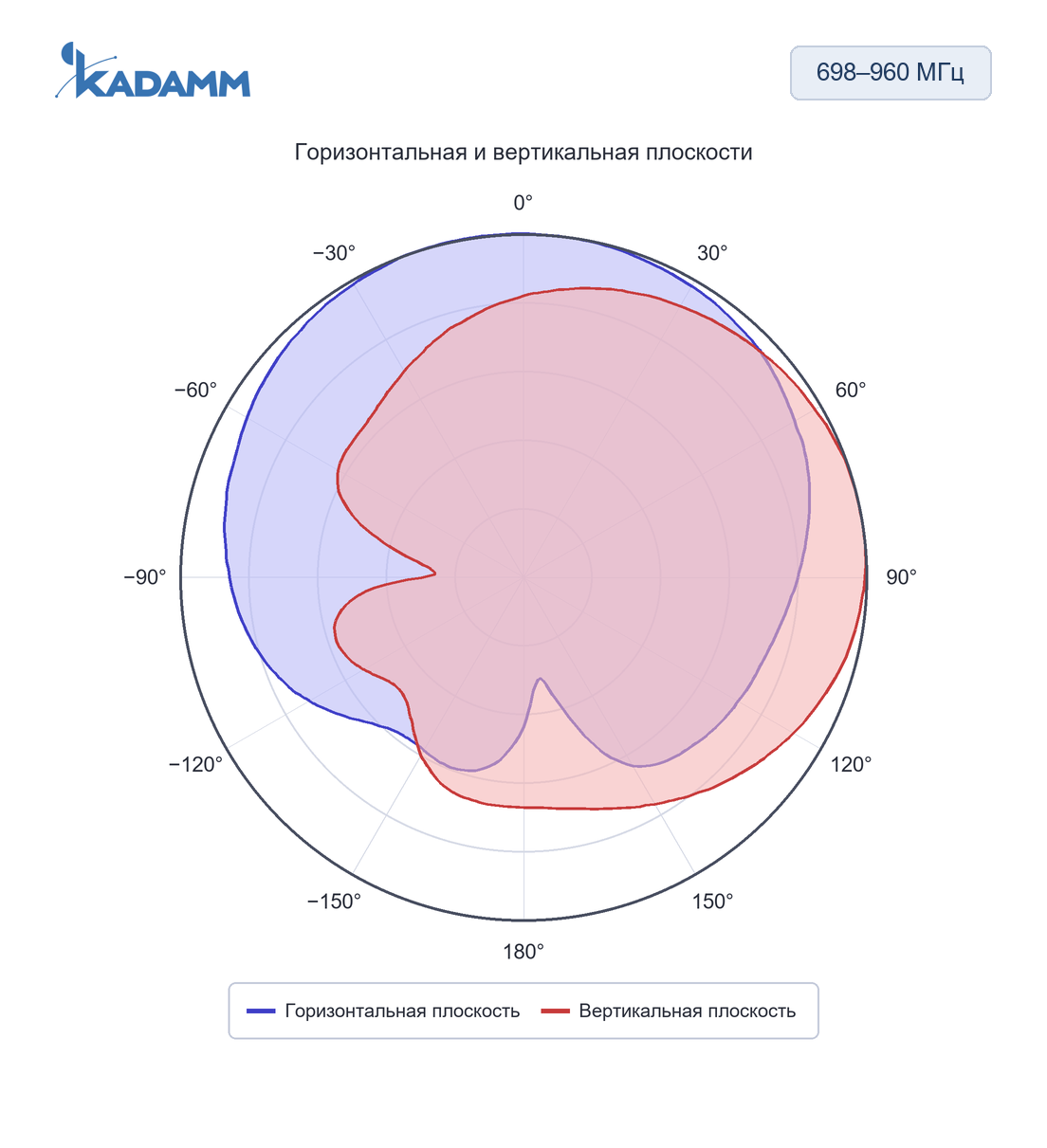

698–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 90°, по вертикали 65°, усиление в максимуме 6 дБи.

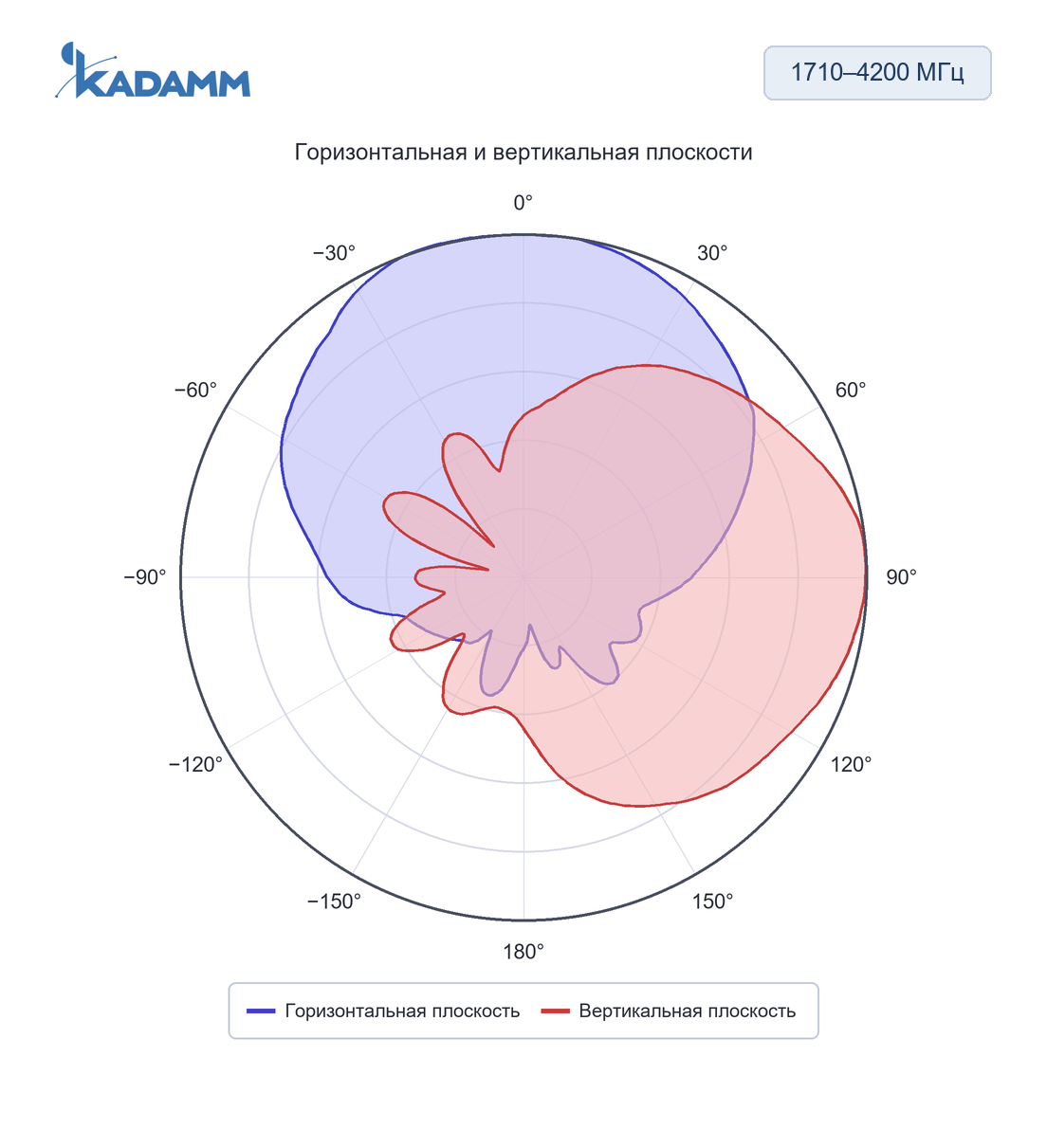

1710–4200 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 55–75°, по вертикали 40–65°, усиление в максимуме 7–8 дБи.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 120–55°; по вертикали — 40–65°.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение −140 дБн для I-ATP8-380/4200S.
• 3GPP TS 36.101 и 38.101-1 — полосы I-ATP8-380/4200S покрывают 14 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP8-380/4200S в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP8-380/4200S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 4 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 4 = 17 дБм, то есть около 50 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 450 МГц (середина полосы 380–520 МГц): L = 32,45 + 20·lg 450 + 20·lg 0,02 = 51,5 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 17 − 51,5 = −34,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.

Сети и службы в полосах I-ATP8-380/4200S:

Перед заказом KADAMM I-ATP8-380/4200S сверьте с проектом:

• Частоты оборудования — внутри 380–520 и 698–4200 МГц
• Мощность на порт — не выше 50 Вт
• Опора и крепление — на стену (монтажная пластина)
• Климат площадки — в пределах −40…+60 °C

• Крепление I-ATP8-380/4200S — на стену (монтажная пластина).
• I-ATP8-380/4200S ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 120–55° задаёт ширину полосы покрытия.
• Разъёмы — розетка N или 4.3-10 на кабельном выводе 30 см (длина по заказу), выведены снизу.
• Внутри здания герметизация разъёмов I-ATP8-380/4200S не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
