Направленная антенна для помещений: 350–470 / 698–960 / 1710–2700 / 3400–4000 / 4900–6000 МГц, усиление 2 ± 1,0 / 5,5 ± 1,0 / 7 ± 1,0 / 6 ± 1,0 / 6 ± 1,0 дБи, луч 150° / 90° / 75° / 55° / 35°.
Что представляет собой антенна

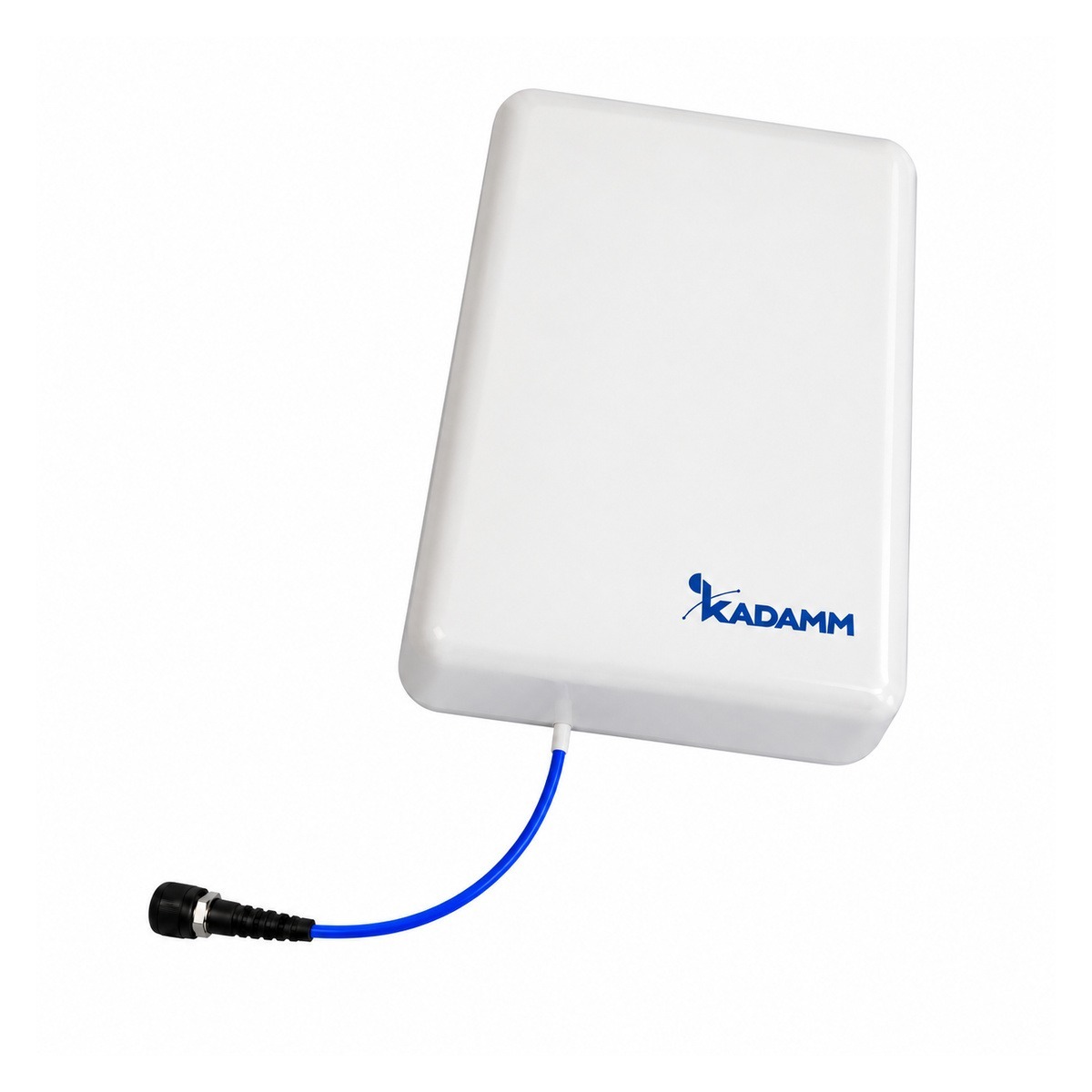

KADAMM I-ATP7-350/6000S — направленная антенна для помещений диапазона 350–470 / 698–960 / 1710–2700 / 3400–4000 / 4900–6000 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 150° / 90° / 75° / 55° / 35°.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 3,0 / ≤2,0 / ≤2,0 / ≤2,0 / ≤2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 308 × 190 × 65 мм; масса 0,6 кг; крепление: на стену; радом — abs-пластик; рабочая температура −55…+60 °C.
Разъём — 1×4.3-10. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM

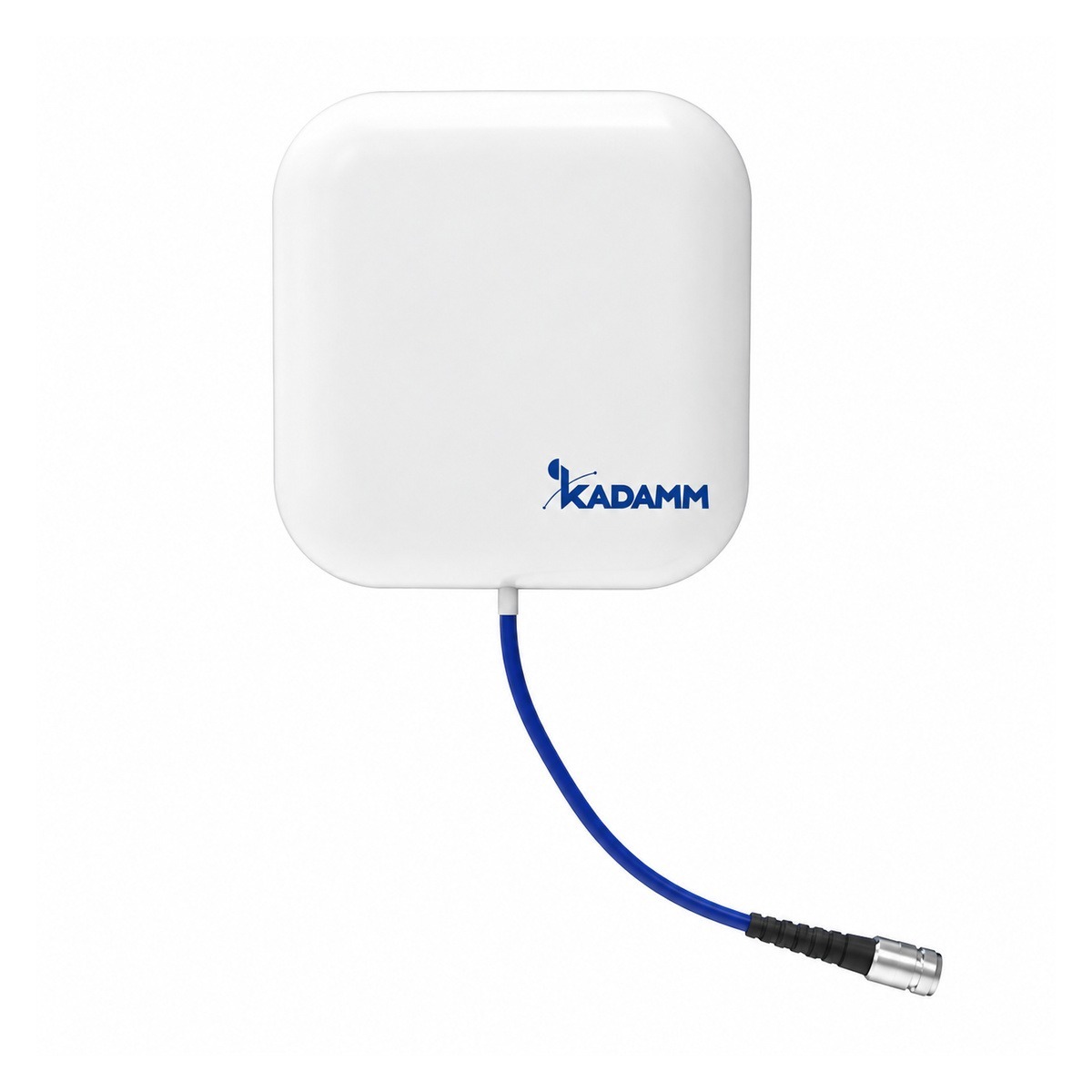

- Полосы 350–6000 МГц, у I-ATP7-617/6000S — 617–6000 МГц
- Луч по горизонтали 35–150°, у I-ATP7-617/6000S — 25–90°
- Габариты 308 × 190 × 65 мм, у I-ATP7-617/6000S — 180 × 170 × 60 мм
- Тяжелее на 0,2 кг (0,6 кг и 0,4 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 350–6000 МГц, у ALP-600/6000 — 600–6000 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

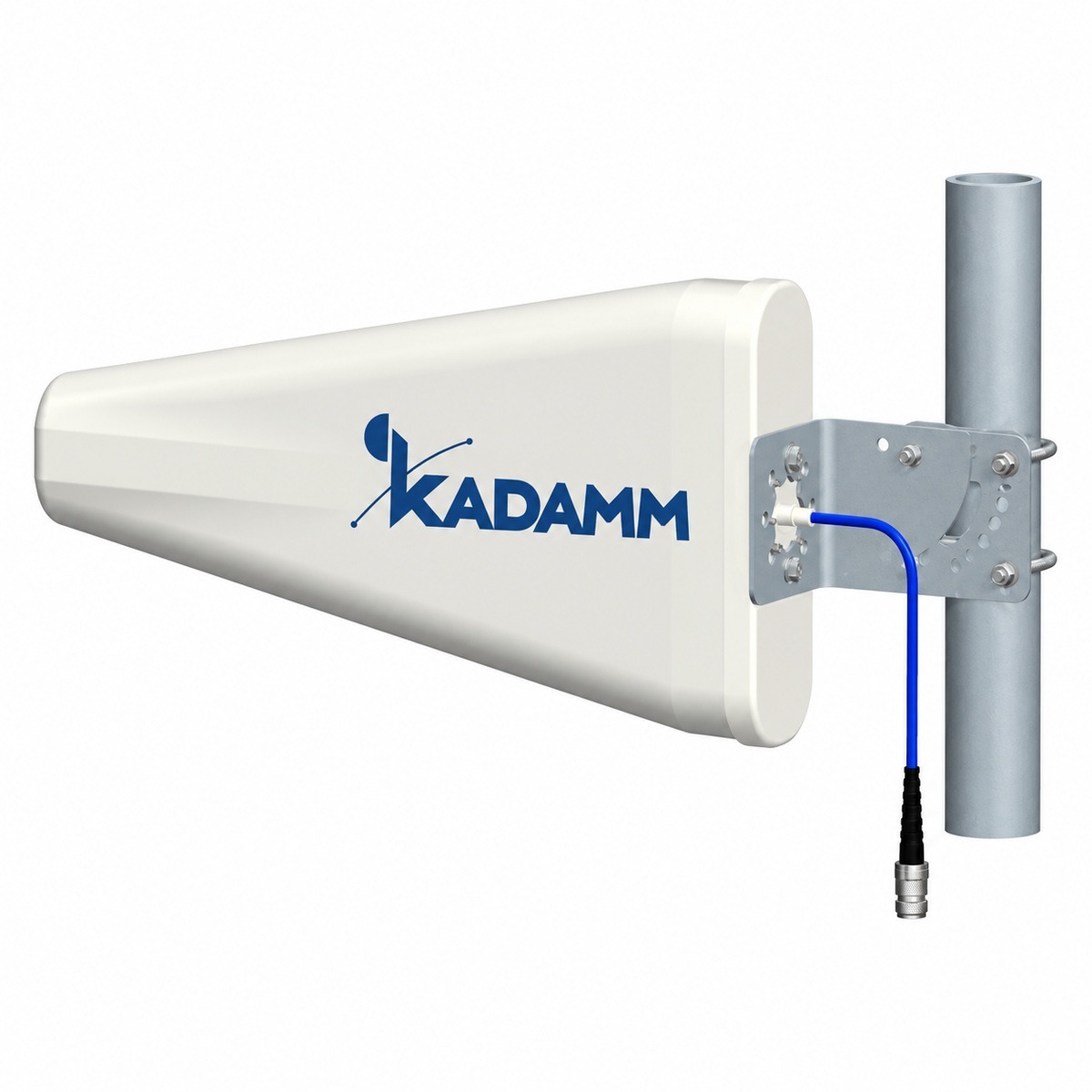

- Полосы 350–6000 МГц, у ALP-0660V09KB — 617–6000 МГц
- Усиление 7 дБи, у ALP-0660V09KB — 9 дБи (меньше на 2 дБ)
- Луч по горизонтали 35–150°, у ALP-0660V09KB — 70–100°
- Габариты 308 × 190 × 65 мм, у ALP-0660V09KB — 442 × 210 × 65 мм
- Легче на 0,4 кг (0,6 кг и ≤1 кг)
KADAMM ALP-0660V09KB берут, когда нужен запас по дальности; KADAMM I-ATP7-350/6000S легче и проще в монтаже.
Конструкция и материалы

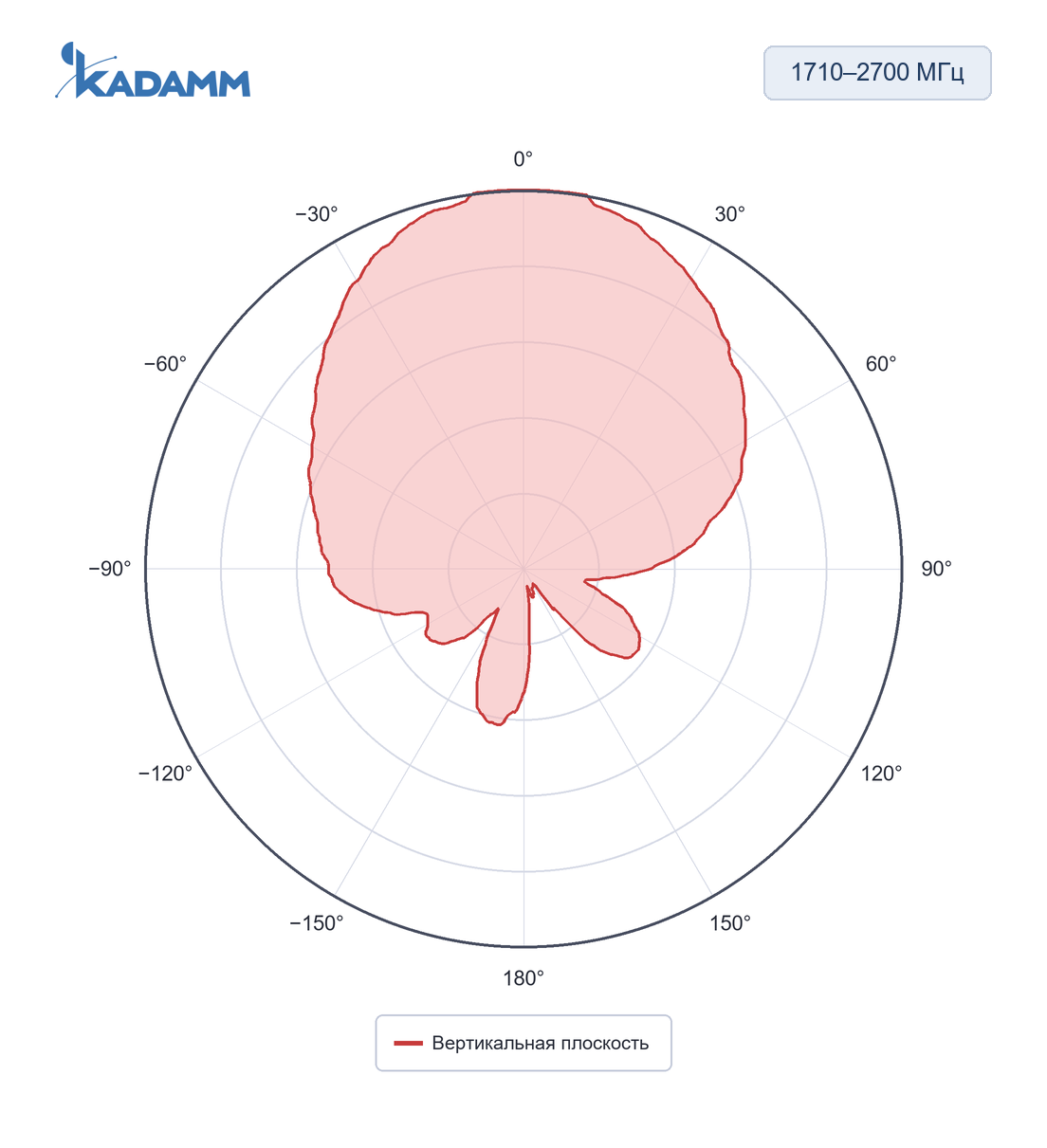

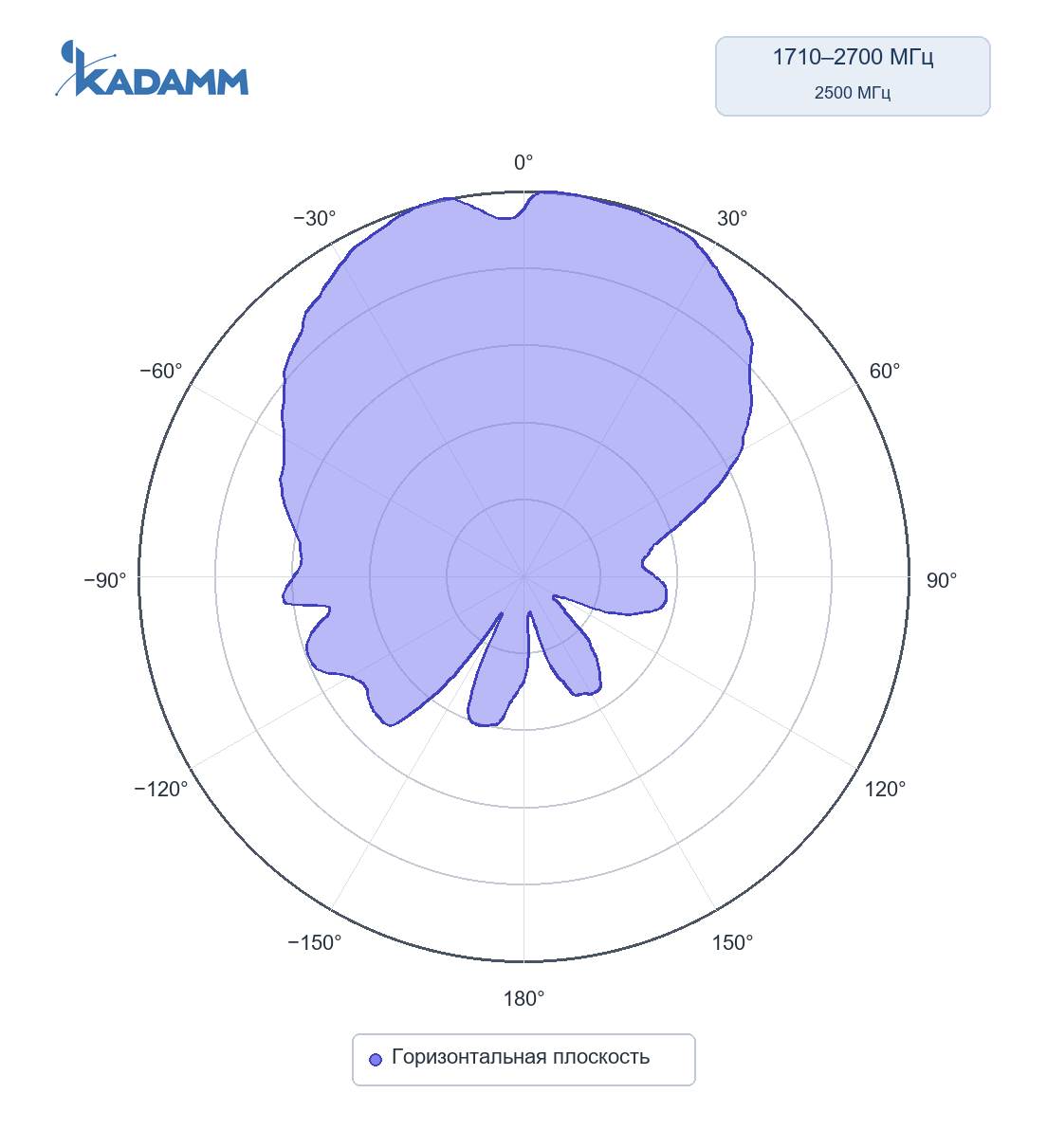

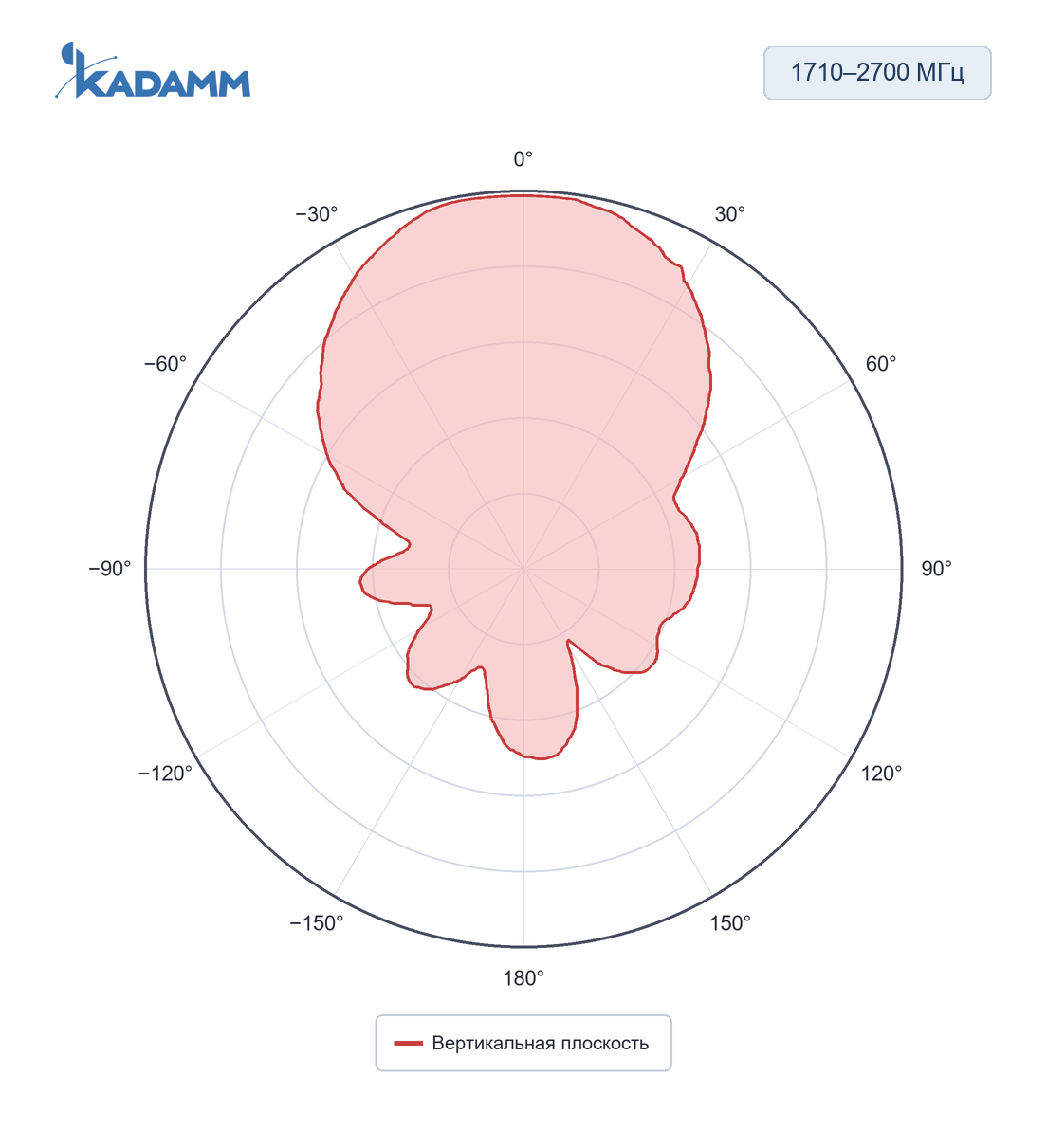

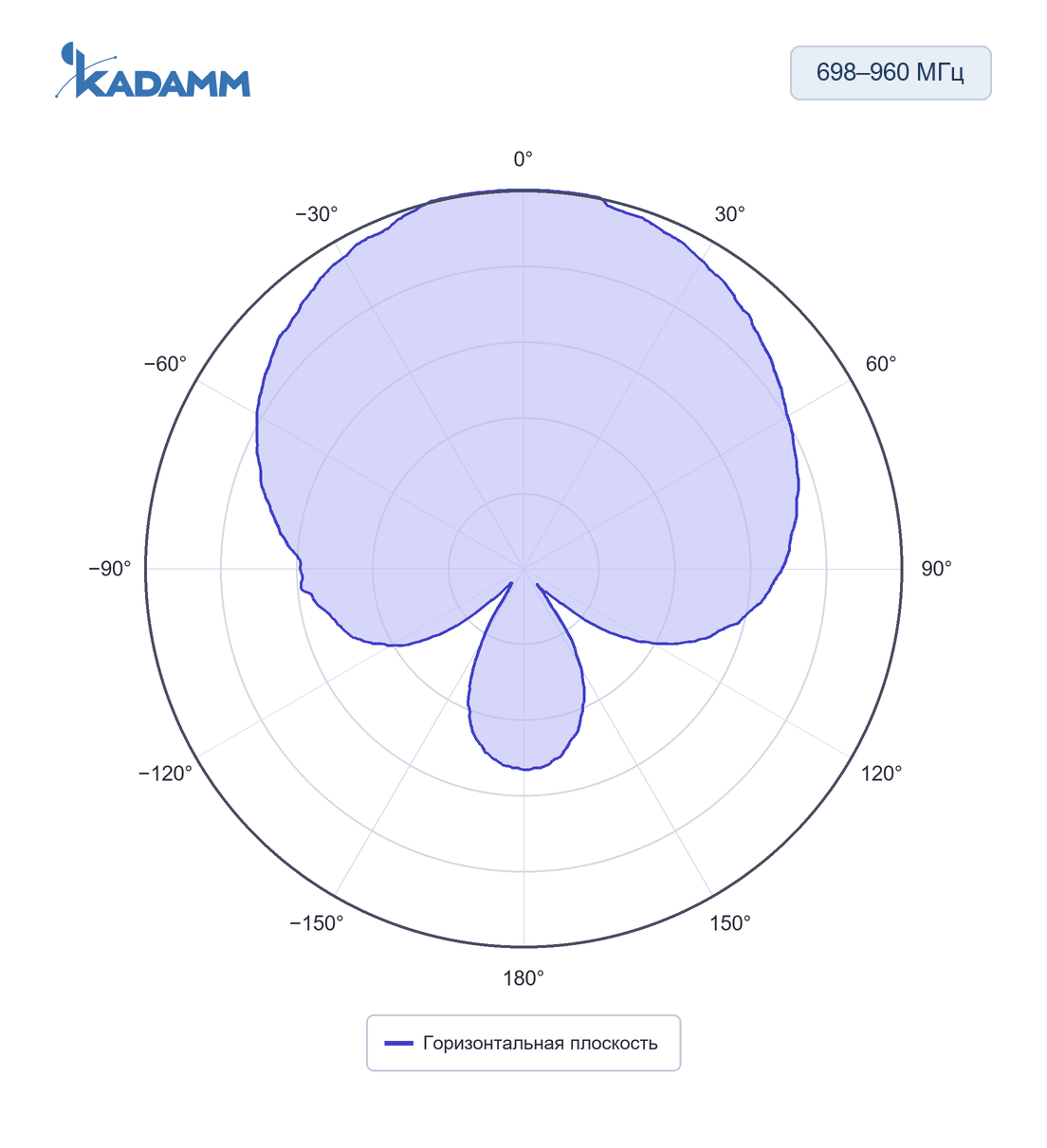

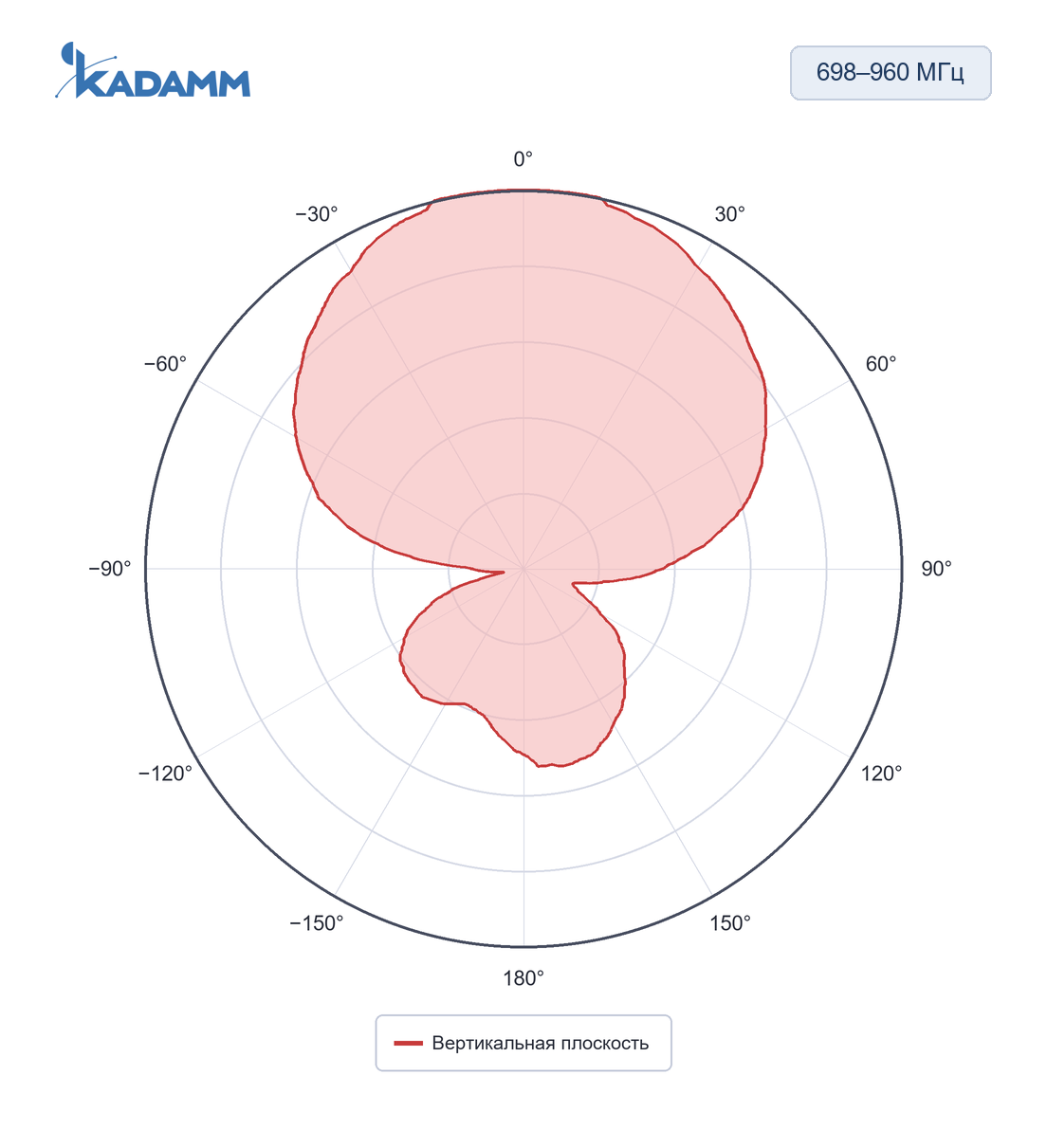

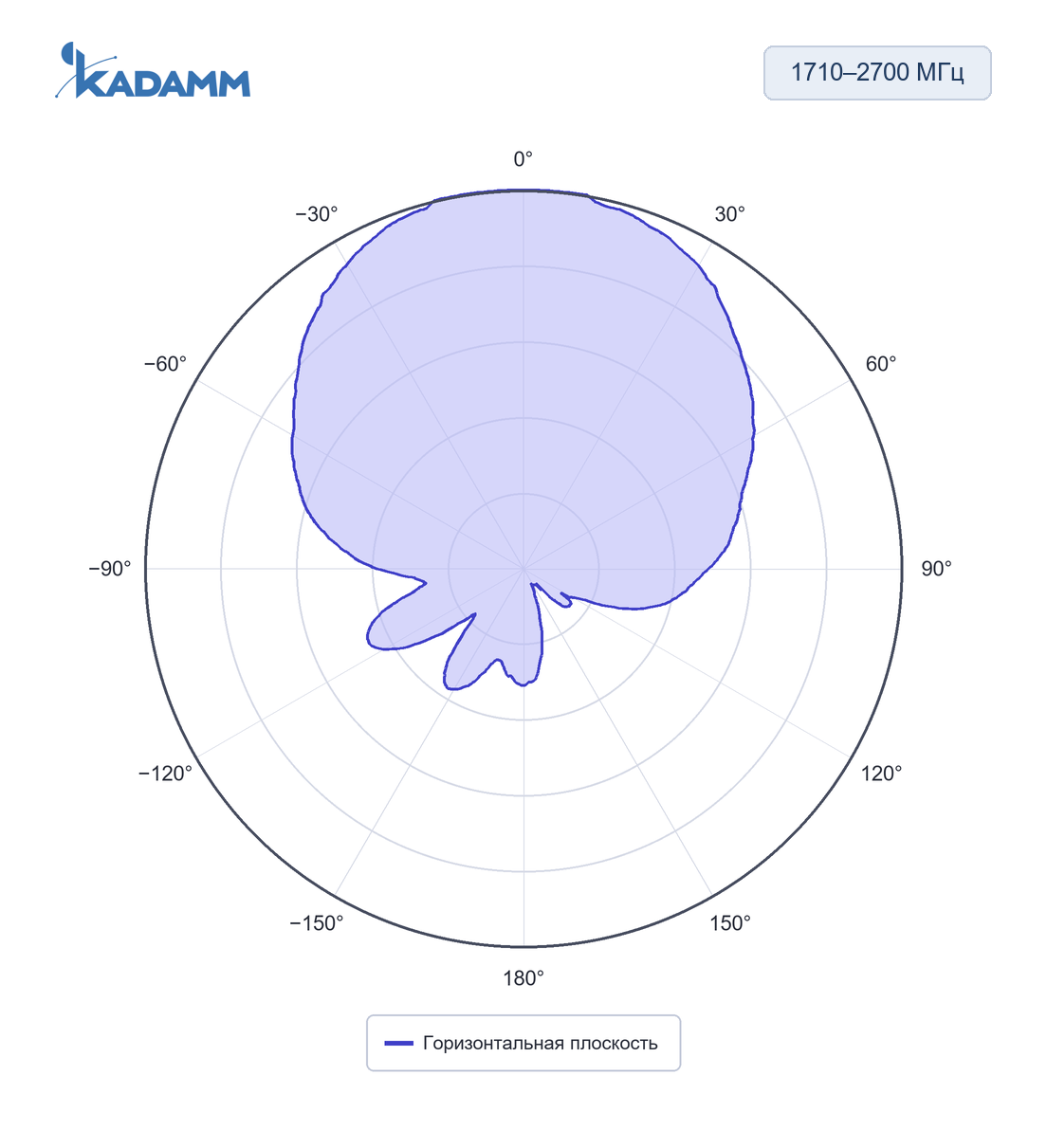

Диаграммы направленности
Ширина главного лепестка по уровню половинной мощности по горизонтали — 35–150°; по вертикали — 30–65°.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATP7-350/6000S с запасом по краям.
Значение I-ATP7-350/6000S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 35–150°; по ней видно, какой сектор закрывает I-ATP7-350/6000S.
Согласование I-ATP7-350/6000S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через I-ATP7-350/6000S идут несколько мощных несущих разных операторов.
Предел на один порт I-ATP7-350/6000S.
Крепление: на стену.
Как читать характеристики
Электрические характеристики
| Параметр | 350–470 МГц | 698–960 МГц | 1710–2700 МГц | 3400–4000 МГц | 4900–6000 МГц |
|---|---|---|---|---|---|
| Диапазон частот | 350–470 / 698–960 / 1710–2700 / 3400–4000 / 4900–6000 МГц | ||||
| Коэффициент усиления, дБи | 2 ± 1,0 | 5,5 ± 1,0 | 7 ± 1,0 | 6 ± 1,0 | 6 ± 1,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 150° | 90° | 75° | 55° | 35° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50° | 65° | 65° | 35° | 30° |
| Поляризация | Вертикальная | ||||
| КСВН | ≤3,0 | ≤2,0 | ≤2,0 | ≤2,0 | ≤2,0 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−140 | ||||
| Входное сопротивление | 50 Ом | ||||
| Максимальная мощность на порт | 50 Вт | ||||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 308 × 190 × 65 мм |
| Масса антенны | 0,6 кг |
| Материал радома | ABS-пластик |
| Цвет радома | белый (RAL 9003) |
| Рабочая температура | −55…+60 °C |
| Крепление | на стену |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−140 дБн для I-ATP7-350/6000S.
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у I-ATP7-350/6000S — розетка 4.3-10 (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATP7-350/6000S покрывают 14 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP7-350/6000S в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP7-350/6000S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 7 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 7 = 20 дБм, то есть около 100 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 3175 МГц (середина полосы 350–6000 МГц): L = 32,45 + 20·lg 3175 + 20·lg 0,02 = 68,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 20 − 68,5 = −48,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP7-350/6000S:
Перед заказом KADAMM I-ATP7-350/6000S сверьте с проектом:
- Частоты оборудования — внутри 350–6000 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 1×4.3-10
- Опора и крепление — на стену
- Климат площадки — в пределах −55…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление I-ATP7-350/6000S — на стену.
- I-ATP7-350/6000S ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 35–150° задаёт ширину полосы покрытия.
- Разъёмы — розетка 4.3-10 (IEC 61169-54).
- Разъёмы I-ATP7-350/6000S в помещении оставляют без герметизации, а кабель фиксируют, чтобы его вес не ложился на разъём.
Комплект поставки
- Антенна КАДАММ I-ATP7-350/6000S
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP7-350/6000S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP7-350/6000S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP7-350/6000S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.

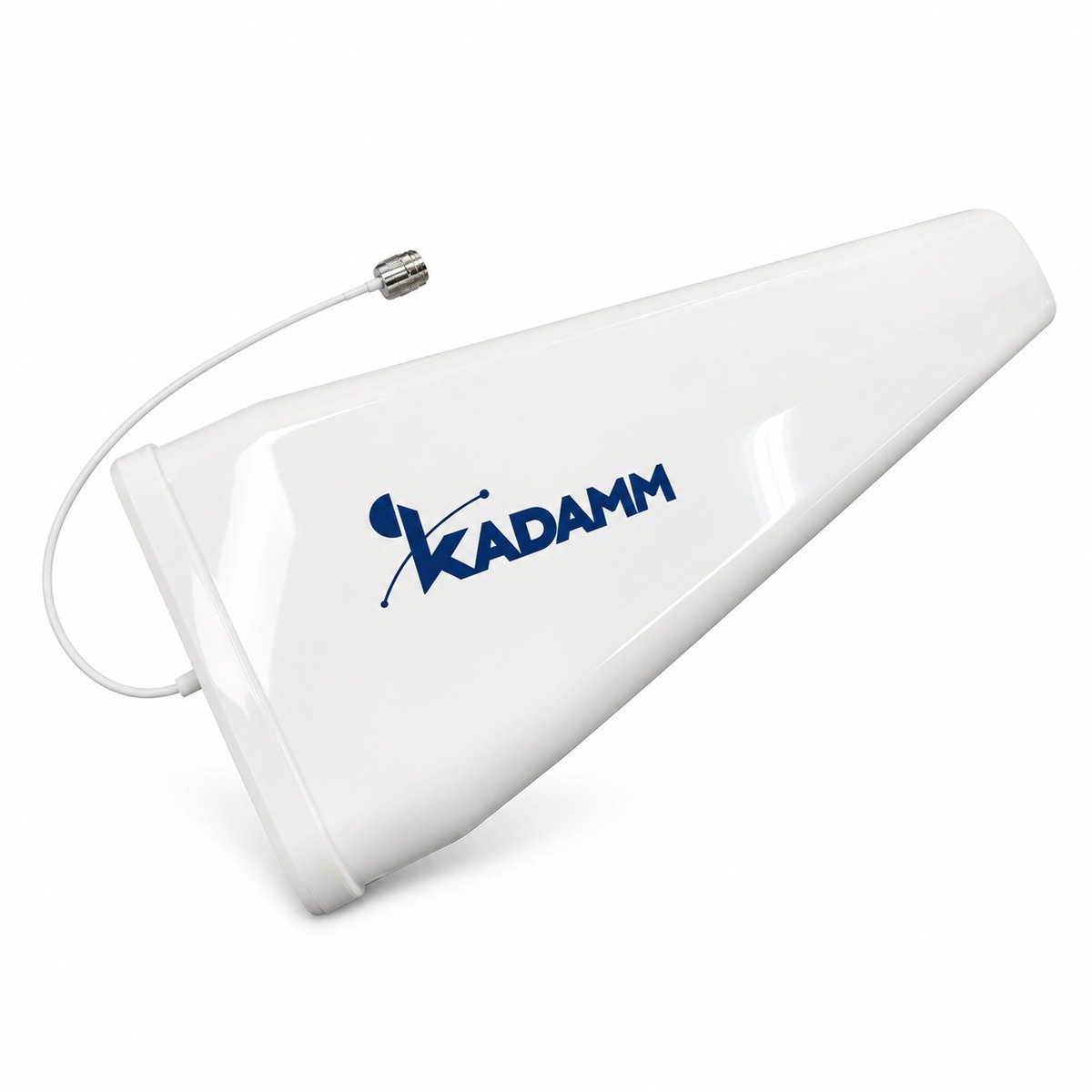

Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATP7-350/6000S | KADAMM I-ATP7-617/6000S | KADAMM ALP-600/6000 | KADAMM ALP-0660V09KB |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 350–6000 МГц | 617–6000 МГц | 600–6000 МГц | 617–6000 МГц |
| Усиление | 7 дБи | 7 дБи | 7–12 дБи | 9 дБи |
| Луч по горизонтали | 35–150° | 25–90° | — | 70–100° |
| Поляризация | Вертикальная | Вертикальная | по модели | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 308 × 190 × 65 мм | 180 × 170 × 60 мм | — | 442 × 210 × 65 мм |
| Масса | 0,6 кг | 0,4 кг | по модели — см. таблицу | ≤1 кг |
