Направленная антенна для помещений: 400–490 МГц, усиление 6 дБи, луч 85°.
Что представляет собой антенна

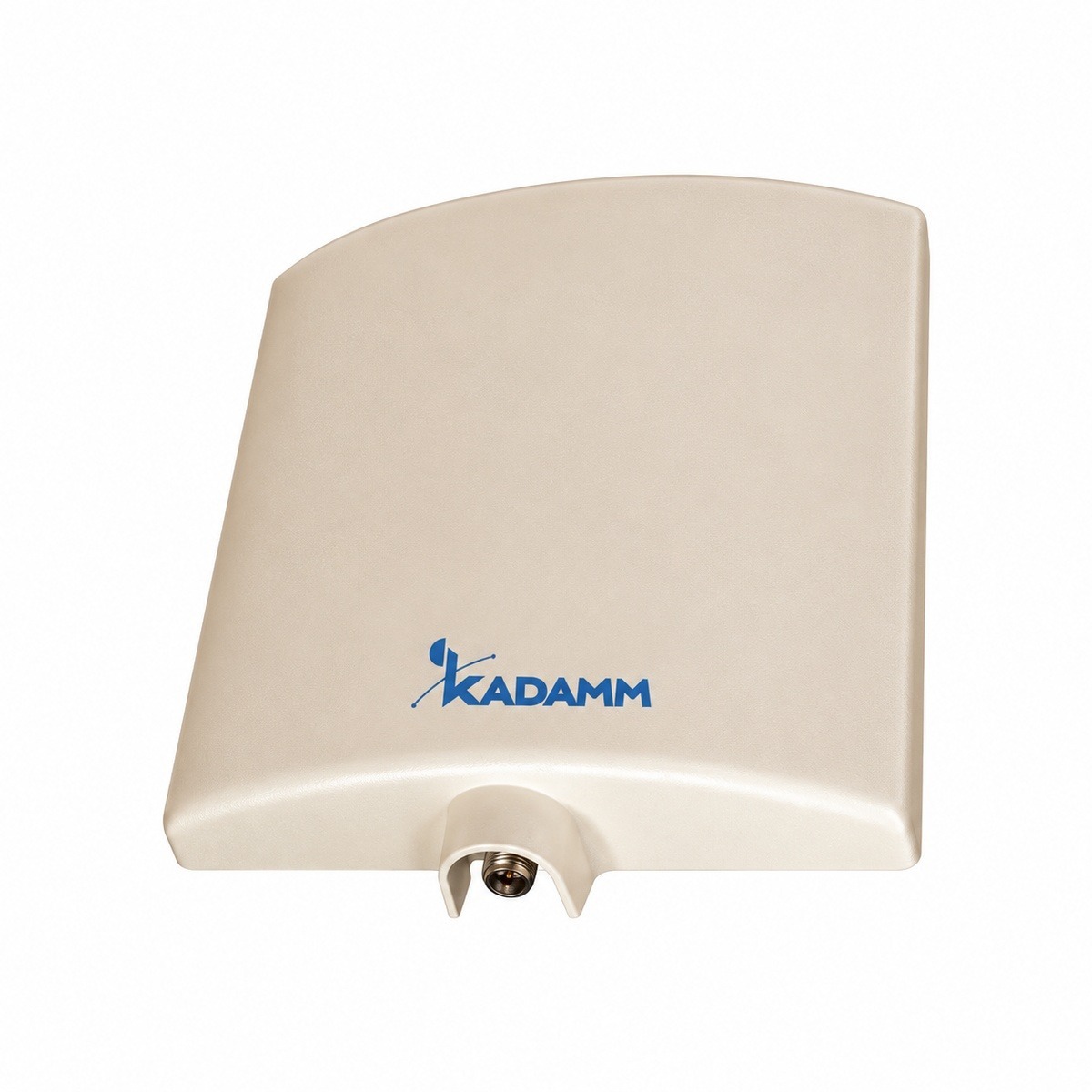

KADAMM I-ATP6-400/490S — направленная антенна для помещений диапазона 400–490 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 85°.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 240 × 230 × 50 мм; масса 0,35 кг.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM

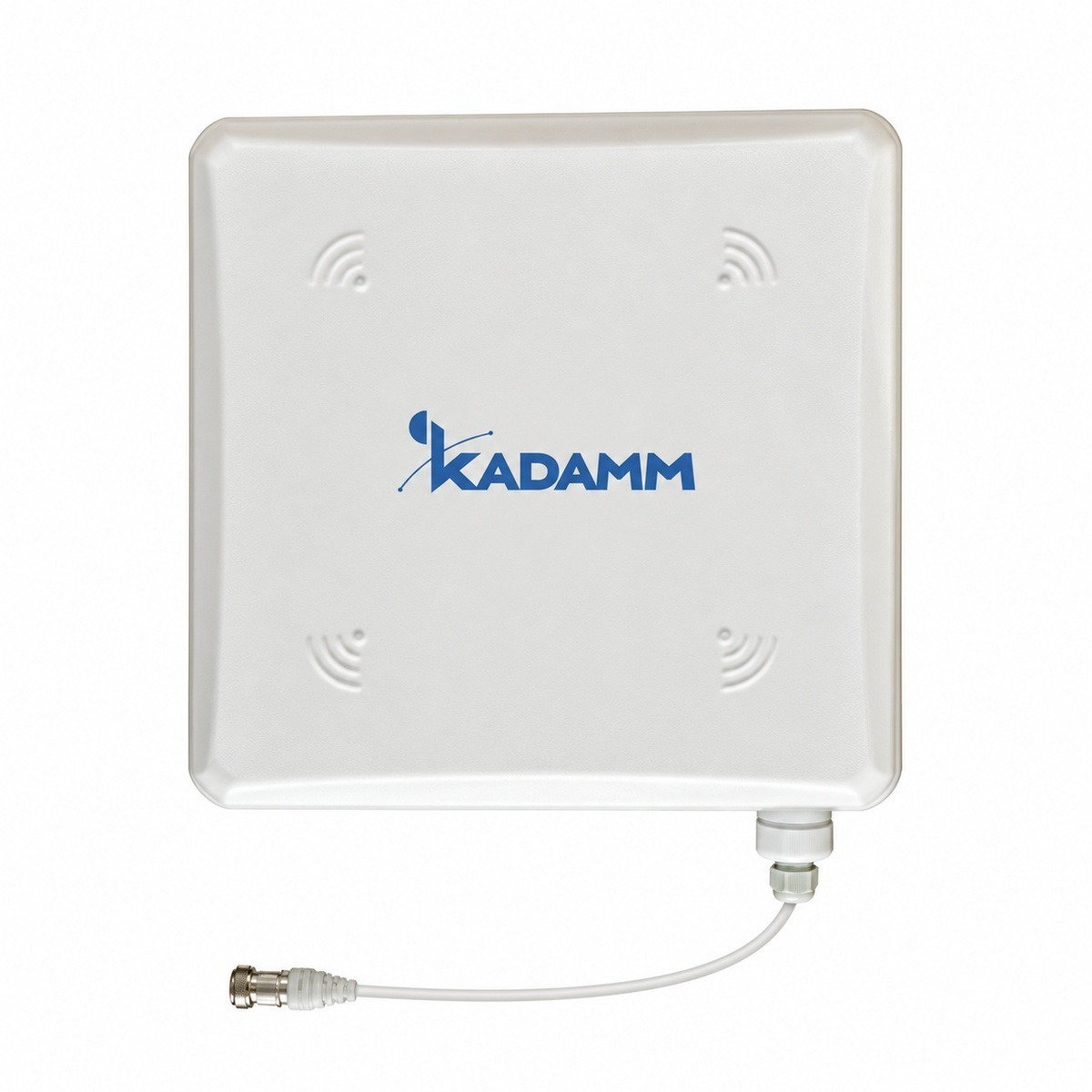

- Полосы 400–490 МГц, у I-ATP7-380/2700S — 380–960 и 1710–2700 МГц
- Усиление 6 дБи, у I-ATP7-380/2700S — 7 дБи (меньше на 1 дБ)
- Габариты 240 × 230 × 50 мм, у I-ATP7-380/2700S — (261 × 249 × 71,5) ± 1,5 мм
- Легче на 0,45 кг (0,35 кг и 0,8 кг)
KADAMM I-ATP7-380/2700S берут, когда нужен запас по дальности; KADAMM I-ATP6-400/490S легче и проще в монтаже.
- Полосы 400–490 МГц, у I-ATP7-698/2700S — 698–960 и 1710–2700 МГц
- Усиление 6 дБи, у I-ATP7-698/2700S — 6,5 дБи (меньше на 0,5 дБ)
- Луч по горизонтали 85°, у I-ATP7-698/2700S — 90°
- Разъём N, у I-ATP7-698/2700S — 4.3-10
- Габариты 240 × 230 × 50 мм, у I-ATP7-698/2700S — 284 × 180 × 67 мм
- Легче на 0,45 кг (0,35 кг и 0,8 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 400–490 МГц, у I-ATP7-698/4960S — 698–960, 1710–2700 и 3300–4960 МГц
- Усиление 6 дБи, у I-ATP7-698/4960S — 6,5 дБи (меньше на 0,5 дБ)
- Габариты 240 × 230 × 50 мм, у I-ATP7-698/4960S — 166 × 156 × 43 мм
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATP6-400/490S с запасом по краям.
Значение I-ATP6-400/490S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 85°; по ней видно, какой сектор закрывает I-ATP6-400/490S.
Согласование I-ATP6-400/490S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATP6-400/490S.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–490 МГц |
| Коэффициент усиления, дБи | 6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 120° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 240 × 230 × 50 мм |
| Масса антенны | 0,35 кг |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATP6-400/490S — розетка N (IEC 61169-16).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATP6-400/490S покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP6-400/490S в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP6-400/490S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 6 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 6 = 19 дБм, то есть около 79 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 445 МГц (середина полосы 400–490 МГц): L = 32,45 + 20·lg 445 + 20·lg 0,02 = 51,4 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 19 − 51,4 = −32,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP6-400/490S:
Перед заказом KADAMM I-ATP6-400/490S сверьте с проектом:
- Частоты оборудования — внутри 400–490 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 1×N
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATP6-400/490S ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 85° задаёт ширину полосы покрытия.
- Разъёмы — розетка N (IEC 61169-16).
- Внутри здания герметизация разъёмов I-ATP6-400/490S не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
Комплект поставки
- Антенна КАДАММ I-ATP6-400/490S
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP6-400/490S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP6-400/490S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP6-400/490S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATP6-400/490S | KADAMM I-ATP7-380/2700S | KADAMM I-ATP7-698/2700S | KADAMM I-ATP7-698/4960S |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 400–490 МГц | 380–960 и 1710–2700 МГц | 698–960 и 1710–2700 МГц | 698–960, 1710–2700 и 3300–4960 МГц |
| Усиление | 6 дБи | 7 дБи | 6,5 дБи | 6,5 дБи |
| Луч по горизонтали | 85° | — | 90° | — |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 240 × 230 × 50 мм | (261 × 249 × 71,5) ± 1,5 мм | 284 × 180 × 67 мм | 166 × 156 × 43 мм |
| Масса | 0,35 кг | 0,8 кг | 0,8 кг | 0,3 кг |
