Направленная антенна для помещений: 330–390 МГц, усиление 5 дБи, луч 85°.
Что представляет собой антенна

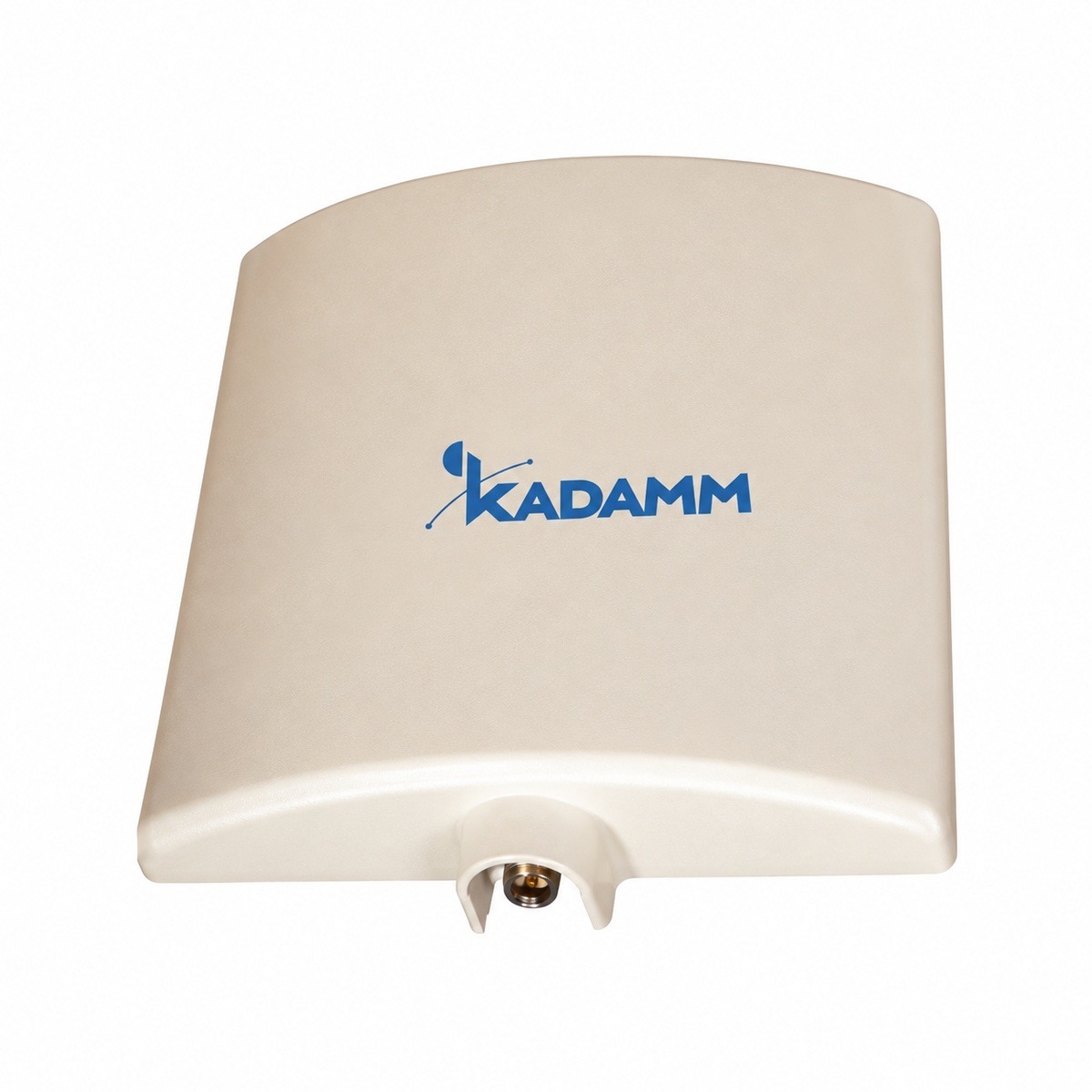

KADAMM I-ATP5-330/390S — направленная антенна для помещений диапазона 330–390 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 85°.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 240 × 230 × 50 мм; масса 0,35 кг.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 330–390 МГц, у I-ATP5-380/870S — 380–400 и 806–870 МГц
- Габариты 240 × 230 × 50 мм, у I-ATP5-380/870S — (250 × 250 × 68) ± 1,5 мм
- Легче на 0,45 кг (0,35 кг и 0,8 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 330–390 МГц, у I-ATP5-698/2700 — 698–2700 МГц
- Луч по горизонтали 85°, у I-ATP5-698/2700 — 103°
- Разъём N, у I-ATP5-698/2700 — 4.3-10
- Габариты 240 × 230 × 50 мм, у I-ATP5-698/2700 — 210 × 180 × 44 мм
- Легче на 0,22 кг (0,35 кг и 0,572 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 330–390 МГц, у I-ATP8-600/6000M — 600–960, 1710–2700, 3300–4000 и 4900–6000 МГц
- Луч по горизонтали 85°, у I-ATP8-600/6000M — 23–100°
- Разъём N, у I-ATP8-600/6000M — N / 4.3-10
- Легче на 0,35 кг (0,35 кг и 0,7 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATP5-330/390S с запасом по краям.
Значение I-ATP5-330/390S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 85°; по ней видно, какой сектор закрывает I-ATP5-330/390S.
Согласование I-ATP5-330/390S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATP5-330/390S.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 330–390 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 120° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 240 × 230 × 50 мм |
| Масса антенны | 0,35 кг |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATP5-330/390S — розетка N (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP5-330/390S в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP5-330/390S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 5 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 5 = 18 дБм, то есть около 63 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 360 МГц (середина полосы 330–390 МГц): L = 32,45 + 20·lg 360 + 20·lg 0,02 = 49,6 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 18 − 49,6 = −31,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Перед заказом KADAMM I-ATP5-330/390S сверьте с проектом:
- Частоты оборудования — внутри 330–390 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 1×N
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATP5-330/390S ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 85° задаёт ширину полосы покрытия.
- Разъёмы — розетка N (IEC 61169-16).
- В помещении разъёмы I-ATP5-330/390S не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.
Комплект поставки
- Антенна КАДАММ I-ATP5-330/390S
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP5-330/390S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP5-330/390S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP5-330/390S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATP5-330/390S | KADAMM I-ATP5-380/870S | KADAMM I-ATP5-698/2700 | KADAMM I-ATP8-600/6000M |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 330–390 МГц | 380–400 и 806–870 МГц | 698–2700 МГц | 600–960, 1710–2700, 3300–4000 и 4900–6000 МГц |
| Усиление | 5 дБи | 5 дБи | 5 дБи | 5–8,5 дБи |
| Луч по горизонтали | 85° | — | 103° | 23–100° |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Г + В |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | 240 × 230 × 50 мм | (250 × 250 × 68) ± 1,5 мм | 210 × 180 × 44 мм | — |
| Масса | 0,35 кг | 0,8 кг | 0,572 кг | 0,7 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
